场景图层

Web 场景图层是缓存的 Web 图层,它们经过优化,可用于显示大量 3D 内容。

可以在 Scene ViewerArcGIS ProArcGIS Earth 中查看场景图层。

您可以使用从 ArcGIS Pro 中生成的场景图层包 (SLPK) 或从 ArcGIS Online 中的托管要素图层发布托管场景图层,或者也可以将 ArcGIS Pro 中的 3D 数据直接发布到 ArcGIS Online。 当您将数据直接发布到 ArcGIS Online 时,还会创建关联的托管要素图层。 拥有关联的托管要素图层允许您编辑要素数据并使场景图层与这些更改保持同步。

具有关联要素图层的场景图层

基于要素的场景图层(例如 3D 对象建筑物)可以保留与创建该场景图层的要素图层的连接。 场景图层与关联要素共同构建一个单元,您可以搜索要素或维护场景图层。

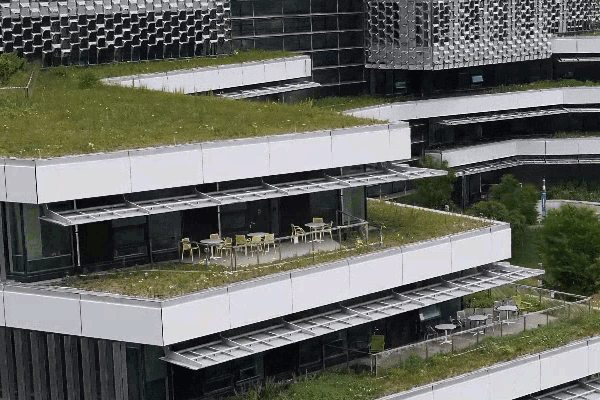

下表汇总了您可以创建的场景图层类型,并提供了有关各图层类型详细信息和示例的链接:

场景图层类型支持关联要素图层(可编辑)支持 SLPK(只读)

3D 对象 3D 对象场景图层

建筑物 建筑物场景图层

集成网格 集成网格场景图层

点场景图层

点云 点云场景图层

体素 体素图层

3D 对象

您可使用 3D 对象场景图层表示和可视化 3D 对象,例如带纹理或不带纹理的 3D 建模建筑物。 通过 ArcGIS Pro,您可以从作为具有关联要素图层的 web 场景图层直接发布到 ArcGIS Online 中的多面体数据创建 3D 对象场景图层,也可以从 SLPK 进行创建。 在 ArcGIS Online 中,您可以从托管要素图层或 SLPK 发布 3D 对象场景图层。 或者,可以创建一个空的 3D 对象场景图层,并在 Scene Viewer 中编辑该图层以添加内容

此外,ArcGIS CityEngine 2016.0 及更高版本可以导出 SLPK,您可以从中发布 3D 对象场景图层。

以 3D 对象场景图层形式呈现的建筑物

建筑物

建筑物场景图层可用于可视化复杂的建筑物数字模型,并与建筑物的所有组件进行交互。 通过建筑物场景图层,您可以在建筑物数字模型中探索建筑物的组成、属性和结构位置。 通过建筑物场景图层,您可以查询和隔离领域图层(例如结构或建筑)或类别(例如墙壁或屋顶)。 它们广泛应用于工程、建筑、测量和构造目的。 有关可实现、使用和管理建筑物场景图层的多种方式的说明,请参阅 ArcGIS Pro 帮助中的维护和使用建筑物场景图层。 您可以将 ArcGIS Pro 2.3 或更高版本的建筑物场景图层发布为 SLPK。 ArcGIS Pro 2.7 开始,还可以将具有关联要素图层的建筑物场景图层发布到 ArcGIS Online

建筑场景图层

集成式网格

集成式网格数据通常通过自动化过程进行捕获,从而根据大型重叠影像集构造 3D 对象。 结果通过三角插值结构将原始输入影像信息集成为带纹理的网格。 集成式网格包括高程信息,可表示构建的 3D 要素和自然的 3D 要素,例如建筑墙体、树木、山谷和悬崖,它们带有逼真的纹理。 通常为城市范围内的 3D 制图创建集成式网格场景图层,可使用 ArcGIS Drone2MapArcGIS Pro 2.2 及更高版本创建此类图层,然后可以将其作为 SLPK 共享至 ArcGIS Online通常为城市范围内的有关此类图层的详细信息,请参阅 ArcGIS Pro 帮助中的集成网格场景图层

西班牙吉罗纳的集成式网格场景图层

为了确保所有客户端中的快速可视化,可使用缓存点场景图层来显示无法使用点要素图层显示的大量点数据。 系统将自动细化点场景图层,从而提高较小比例下的性能和可见性。 自动细化意味着在较小比例下并非所有要素均能显示出来;只有放大地图时,附加要素才会显示出来。 例如,可利用点场景图层来显示城市中的所有树。 ArcGIS Pro 中,您可以从作为 web 场景图层直接共享到 ArcGIS Online 中的要素图层来创建点场景图层。 此外,在 ArcGIS Online 中,您可以从托管要素图层发布点场景图层

以点场景图层呈现的树木

点云

点云场景图层可在 Scene ViewerArcGIS Pro 1.4 或更高版本中快速使用和显示大量点云数据。 可以在 Scene Viewer 中将智能制图样式应用到点云场景图层。 也可以ArcGIS Pro 中配置这些图层,然后将其作为 SLPK 发布到 ArcGIS Online 根据在 Scene Viewer 中配置的符号系统渲染器类型ArcGIS Pro 中的点云场景图层显示将有所不同。在 ArcGIS Pro 中,Scene Viewer 支持以下渲染器类型:

  • 拉伸
  • 分类
  • 唯一值
  • RGB

点云场景图层

体素

体素场景图层表示 Scene ViewerArcGIS Pro 中的多维立体 3D 或 4D 数据。 在局部场景中,可以将大气或海洋数据、地下地质模型或时空立方体可视化为体素场景图层。 使用体素图层访问和探索关于世界的立体数据,并更好地了解您无法亲身体验的状况。 例如,可以将已可视化为体素图层的地下模型与建筑物或子地形实用工具一起查看以评估规划建设的地下情况或维护。

您可以ArcGIS Pro 中创建体素图层并作为 Web 场景图层共享或在局部场景中共享。

体素场景图层

版权所有 2021:黑森州自然保护、环境和地质局以及达姆施塔特工业大学。

注:
  • 为了优化体素图层的性能,需要使用高性能显卡。 有关详细信息,请参阅 Scene Viewer 要求
  • 移动支持因设备而异。 体素场景层可能无法按预期显示。
  • 高程剖面图交互式工具不适用于体素图层。
  • Scene Viewer 中的弹出窗口配置不适用于体素图层。
  • 测量距离和面积支持已应用的垂直夸大。 结果可能会有所不同,具体取决于是否设置了垂直夸大。
