Utiliser des réseaux de distribution

Un réseau technique est le principal composant sur lequel les utilisateurs s’appuient pour gérer les réseaux techniques et de télécommunication dans ArcGIS. Il fournit une structure complète de fonctions qui permet de modéliser des systèmes de distribution, dans des domaines tels que l’électricité, le gaz, l’eau, les eaux pluviales, les eaux usées et les télécommunications. Il est conçu pour modéliser tous les composants de votre système (fils, canalisations, vannes, zones, dispositifs et circuits) et vous permet d’attribuer un comportement réel aux entités de réseau que vous modélisez.

Avec l’application mobile Field Maps, les opérateurs de terrain peuvent visualiser les associations suivantes dans le réseau : connectivité, dépendances structurelles et inclusion. Ils peuvent également effectuer des traçages. Field Maps prend en charge les réseaux de distribution suivants : électricité, gaz, eau, eaux pluviales et eaux usées.

Attention :

La mise à jour des réseaux de distribution dans Field Maps est actuellement une fonction limitée.

Remarque :

Cette rubrique explique comment gérer les réseaux de distribution dans l’application mobile Field Maps. Pour apprendre à préparer des réseaux de distribution en vue de leur utilisation dans Field Maps, reportez-vous à la rubrique d’aide Préparer des réseaux de distribution.

L'affichage des associations est pris en charge dans ArcGIS Enterprise 10.8 et versions ultérieures. Les configurations de traçage nommé sont prises en charge dans ArcGIS Enterprise 10.9 et versions ultérieures. Les réseaux de distribution ne sont pas pris en charge dans ArcGIS Online.

Afficher la connectivité

La connectivité modélise les connexions entre les entités dans un réseau de distribution. L'affichage de la connectivité est utile dans les zones où les connexions entre les entités ne sont pas toujours apparentes (par exemple, dans les sous-stations électriques). Pour afficher la connectivité dans Field Maps, procédez comme suit :

  1. Ouvrez la carte qui contient le réseau de distribution.
  2. Touchez Layers (Couches)Couches et activez la couche de réseau Connections (Connexions).

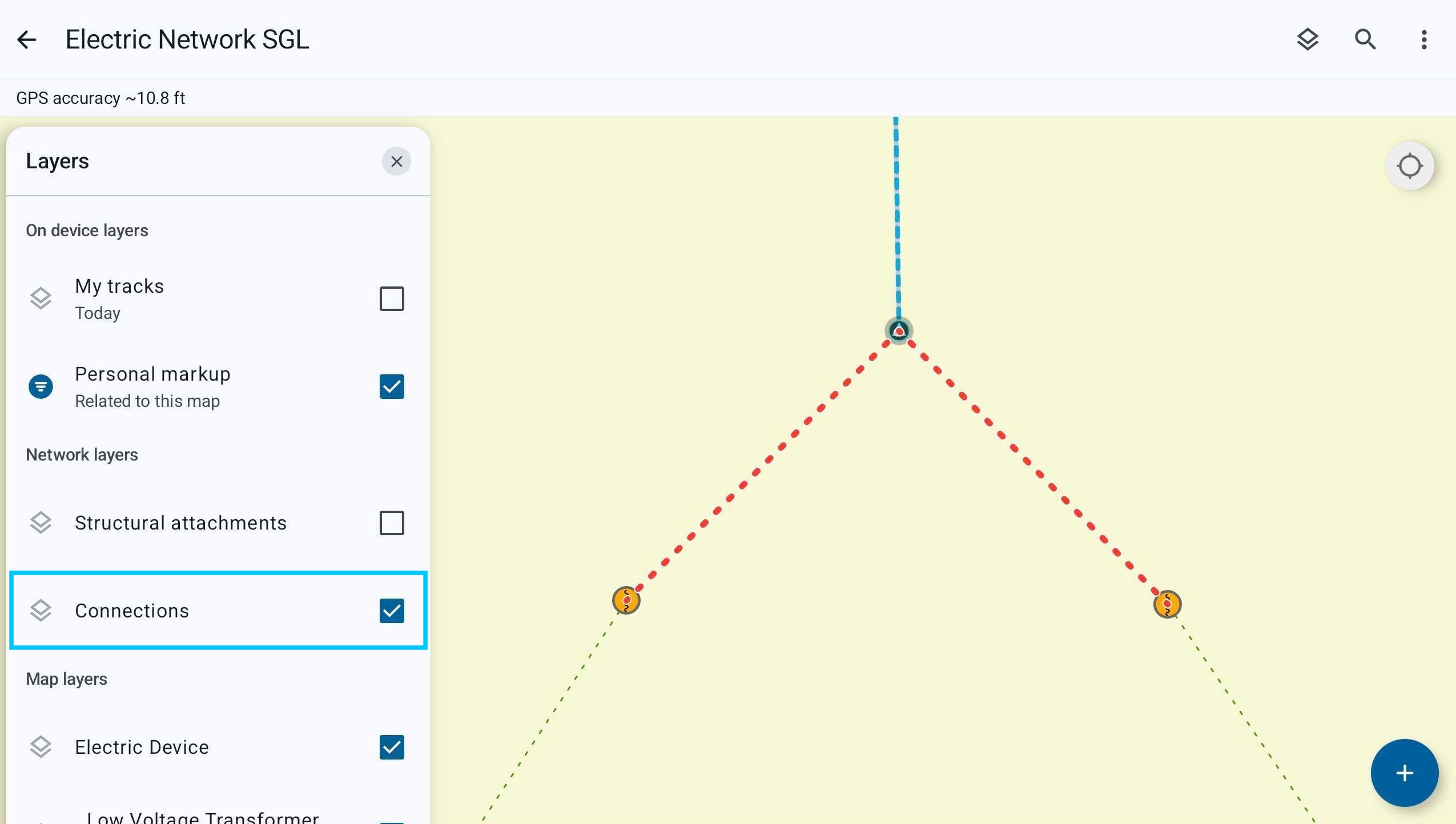

    Des lignes en pointillés rouges apparaissent entre les entités connectées. Dans cet exemple, un disjoncteur, un groupe de transformateurs et un terminateur apparaissent connectés.

    Connectivité

Pour savoir comment configurer la connectivité dans un réseau de distribution, reportez-vous à la rubrique Associations de connectivité dans ArcGIS Pro.

Afficher les dépendances structurelles

Les dépendances structurelles modélisent les associations entre les entités du réseau de domaine et celles du réseau de structure. Par exemple, un pylône électrique contient quatre lignes électriques, chacune correspondant à sa propre couche d'entités. Les dépendances structurelles dans Field Maps peuvent afficher la connexion entre chacune de ces couches d'entités connectées au même pylône. Cela permet aux opérateurs de terrain d’interagir individuellement avec chaque entité de ligne électrique tout en sachant comment elles sont connectées les unes aux autres. Pour afficher les dépendances structurelles dans Field Maps, procédez comme suit :

  1. Ouvrez la carte qui contient le réseau de distribution.
  2. Touchez Layers (Couches)Couches et activez la couche de réseau Structural Attachments (Dépendances structurelles).

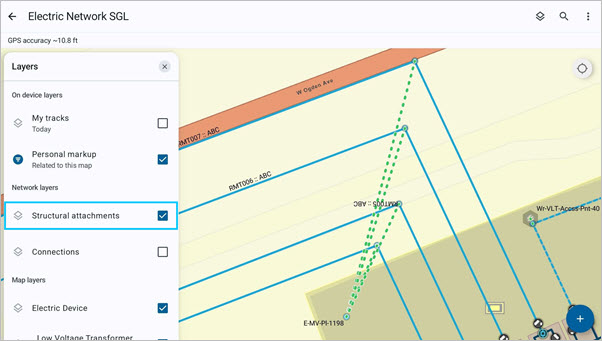

    Des lignes en pointillés verts apparaissent entre les entités connectées à la même structure. Dans cet exemple, quatre entités de ligne électrique apparaissent connectées au même pylône électrique.

    Dépendance structurelle

Pour savoir comment configurer les dépendances structurelles dans un réseau de distribution, reportez-vous à la rubrique Associations de dépendances structurelles dans ArcGIS Pro.

Afficher l’inclusion

L'inclusion modélise l'association entre les entités et les conteneurs dans lesquels elles se trouvent (comme les sous-stations ou les groupes de transformateurs). Un conteneur peut inclure un grand nombre d'entités, dont certaines peuvent ne pas être affichées dans la carte en raison des paramètres de visibilité des couches. Avec l'inclusion dans Field Maps, vous pouvez afficher et sélectionner automatiquement tous les objets d'un conteneur et vous assurer ainsi que toutes les entités contenues sont prises en compte. Pour afficher l'’inclusion dans Field Maps, procédez comme suit :

  1. Ouvrez la carte qui contient le réseau de distribution.
  2. Touchez une entité d'inclusion à l'intérieur du réseau pour la sélectionner.

    Dans cet exemple, une sous-station du réseau électrique est sélectionnée.

    Inclusion

  3. Balayez le panneau vers le haut ou touchez le menu Autres et touchez View contents (Afficher le contenu).

    Toutes les entités au sein du conteneur sont sélectionnées et affichées dans le panneau.

    Remarque :

    Si vous sélectionnez une entité individuelle, vous pouvez identifier le conteneur associé. Une fois que vous avez sélectionné l'entité, touchez View container (Afficher le conteneur) ; le conteneur associé est sélectionné.

Pour savoir comment configurer l'inclusion dans un réseau de distribution, reportez-vous à la rubrique Associations d’inclusion dans ArcGIS Pro.

Tracer un réseau

Les configurations de traçage de réseau permettent de renvoyer les résultats en fonction de la disposition spatiale et de la représentation de l'équipement au sein du réseau de distribution et indiquent où les ressources circulent à partir d'un certain point, en fonction de critères spécifiques. Les traçages nommés sont configurés dans ArcGIS Pro et peuvent être effectués dans Field Maps. Par exemple, si une ligne électrique est en panne, vous pouvez effectuer un traçage en aval qui affiche toutes les habitations affectées dans le voisinage.

Les types de traçage suivants sont pris en charge dans Field Maps : en amont, en aval, isolation, sous-réseau, connecté et boucles.

Field Maps prend en charge les traçages des bornes, points et lignes d'un réseau et prend en charge les types de résultat de sélection et de géométrie agrégée. Vous pouvez également configurer des fonctions pour renvoyer des calculs avec chaque type de résultat.

Licence :

Si vous utilisez ArcGIS Enterprise 11.1 ou une version antérieure, les opérateurs de terrain doivent disposer de l’extension de type d’utilisateur ArcGIS Utility Network pour effectuer des traçages.

Remarque :

Les configurations de traçage nommé sont prises en charge dans ArcGIS Enterprise 10.9 et versions ultérieures.

Le traçage d’un réseau n’est actuellement pas pris en charge dans les processus hors ligne.

Pour tracer un réseau dans Field Maps, procédez comme suit :

  1. Ouvrez la carte qui contient le réseau de distribution.
  2. Touchez une borne, un point ou une ligne dans le réseau.

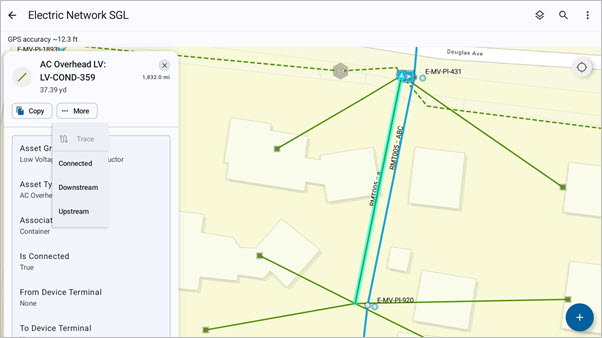

    Les traçages nommés configurés pour le réseau de distribution sont affichés comme actions dans le panneau et le menu Overflow (Autres) du panneau. Dans cet exemple, trois actions de traçage sont disponibles pour une entité de ligne électrique sélectionnée : Connected (Connecté), Downstream (En aval) et Upstream (En amont).

    Actions de traçage

  3. Touchez une action de traçage pour lancer le traçage.

    Dans cet exemple, l'action de traçage Downstream (En aval) est touchée. Une fois que vous avez sélectionné un point sur la ligne pour lancer le traçage, Field Maps renvoie et sélectionne la liste des ressources qui reçoivent de l'électricité de la ligne électrique.

    Remarque :

    Cet exemple renvoie une sélection d'entités comme résultat ; toutefois, vous pouvez également configurer les traçages nommés de sorte qu'ils renvoient une géométrie agrégée. Pour en savoir plus, reportez-vous à la rubrique Types de résultat dans ArcGIS Pro.

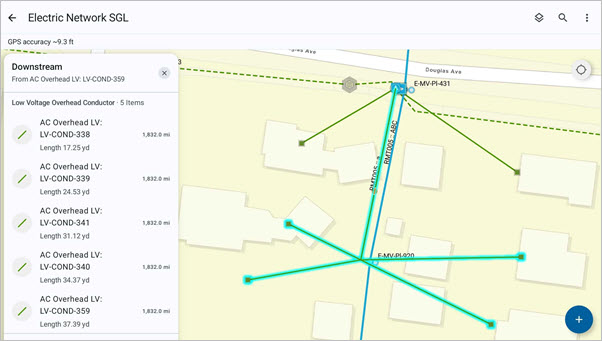

    Résultats d’un traçage

    Vous pouvez également configurer les résultats des fonctions de sorte à renvoyer les calculs avec les traçages. Par exemple, vous pouvez configurer une fonction qui renvoie le nombre d'habitations affectées ou la tension totale incluse dans un traçage en aval. Pour en savoir plus sur la configuration des résultats des fonctions, reportez-vous à la rubrique Configurer les fonctions dans ArcGIS Pro.

Pour en savoir plus sur les autres types de traçage qui peuvent être effectués dansField Maps, reportez-vous à la liste des types de traçage pris en charge ci-avant.

Mettre à jour un réseau

Attention :

La mise à jour des réseaux de distribution dans Field Maps est actuellement une fonction limitée.

Licence :

Si vous utilisez ArcGIS Enterprise 11.2 ou une version ultérieure, l’extension de type d’utilisateur ArcGIS Advanced Editing est requise pour mettre à jour des entités de réseau.

Les opérateurs de terrain peuvent mettre à jour le réseau de distribution dans Field Maps pour refléter les dernières mises à jour des entités du réseau. La géométrie et les attributs des entités du réseau de distribution peuvent être mis à jour.

Les réseaux de distribution peuvent être mis à jour avec ou sans connexion Internet. Si vous utilisez des réseaux de distribution hors ligne, assurez-vous de prendre en compte comment utiliser les cartes hors ligne et les données de branche versionnée.

Remarque :

Les types de mise à jour suivants ne sont pas pris en charge dans Field Maps :

  • Mise à jour des couches de groupes de sous-types.
  • Mise à jour des associations du réseau de distribution.
  • Capture basée sur les règles de connectivité du réseau de distribution.
  • Outils de mise à jour du réseau de distribution.

Si vous travaillez dans un environnement connecté, vous pouvez uniquement vous connecter à la branche par défaut d’un service de branche versionnée. Pour vous assurer que des mises à jour ne sont pas apportées à la version de branche par défaut, définissez le niveau d’accès de la version sur Protected (Protégé).

Attention :

Si vous travaillez hors connexion, les informations sur la règle attributaire ne sont pas incluses dans les zones cartographiques hors connexion. Les règles attributaires sont appliquées uniquement lorsque vous synchronisez les données avec la couche d’entités. Pour plus d’informations sur l’utilisation des règles attributaires hors ligne, reportez-vous à la rubrique Préparer des données en vue d’une utilisation dans des services d’entités hors connexion.

Certains types de mise à jour (répertoriés ci-dessous) créent une zone à valider dans le réseau, ce qui peut provoquer une analyse incorrecte ou un échec du traçage.

Les types de mise à jour suivants créent une zone à valider dans le réseau, qui doit être validée à l’aide de ArcGIS Pro ou ArcGIS Maps SDKs :

  • Création de nouvelles entités dans une couche incluse dans un réseau de distribution.
  • Mise à jour de la géométrie d’une entité incluse dans un réseau de distribution.
  • Mise à jour des attributs de réseau d’une entité incluse dans un réseau de distribution.
  • Suppression d’une entité incluse dans un réseau de distribution.

Les types de mise à jour suivants créent une zone à valider dans le réseau :

  • Mise à jour des attributs non réseau d’une entité incluse dans un réseau de distribution.
  • Mise à jour d’une couche qui n’est pas incluse dans un réseau de distribution mais est liée à une couche qui l’est.
  • Mise à jour d’une couche qui n’est pas incluse dans un réseau de distribution mais qui est incluse dans une carte qui contient un réseau de distribution.

Pour plus d’informations sur la mise à jour des entités dans l’application mobile Field Maps, reportez-vous à la rubrique Mettre à jour une ressource existante (mise à jour).
