JavaScript Object Notation (JSON) - это популярный и легкий формат обмена данными. ArcGIS Velocity может использовать JSON, созданный из данных наблюдений Интернета вещей (IoT), из различных источников.
JSON поддерживается в качестве формата данных для следующих типов каналов и источников данных:
- Каналы — Azure Event Hub, Azure Service Bus, AWS IoT, Cisco Edge Intelligence, HTTP Poller, HTTP Receiver, Kafka, WebSocket, RabbitMQ, MQTT
- Источники данных — Azure Blob storage, Amazon S3, HTTP Poller
Задание конфигурации JSON
При настройке канала или источника данных, производится выборка для определения типа используемых данных. Если при выборке данные определяются как JSON, можно задать следующие дополнительные параметры, относящиеся к указываемой конфигурации JSON:
Корневой узел
Если это применимо, укажите корневой узел структуры JSON, в котором находятся сообщения. Оставьте пустым, если структура JSON содержит все сообщения в массиве на корневом уровне. Например, в следующем пример JSON показаны данные с несколькими уровнями и объектами:
{
"requestInfo": {
"requestTime": 1573591345,
"requestingUser": "Greg Smith"
},
"responseInfo": {
"dataLastUpdated": 1573239432
},
"sensorData": [{
"vehicleID": "17256",
"driverName": "Peter Jones",
"latitude": 35.21027,
"longitude": -81.291326,
"speed": 64.3,
"heading": 161.34,
"status": "Out for delivery",
"lastBreak": 1573591581
}, {
"vehicleID": "11954",
"driverName": "Frank Jenkins",
"latitude": 35.23425,
"longitude": -81.092657,
"speed": 25.8,
"heading": 54.64,
"status": "Returning to warehouse",
"lastBreak": 1573581253
}]
}
Если был задан корневой узел sensorData, в Velocity будут использованы только следующие данные:
[{
"vehicleID": "17256",
"driverName": "Peter Jones",
"latitude": 35.21027,
"longitude": -81.291326,
"speed": 64.3,
"heading": 161.34,
"status": "Out for delivery",
"lastBreak": 1573591581
}, {
"vehicleID": "11954",
"driverName": "Frank Jenkins",
"latitude": 35.23425,
"longitude": -81.092657,
"speed": 25.8,
"heading": 54.64,
"status": "Returning to warehouse",
"lastBreak": 1573581253
}]

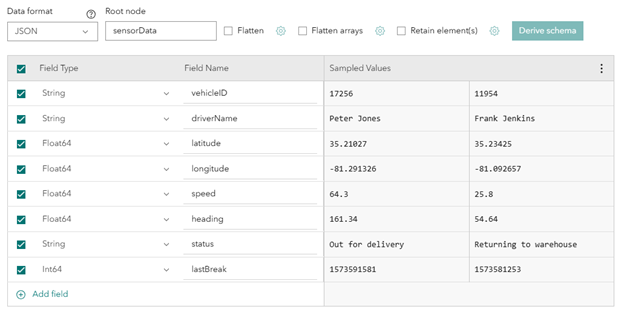

Результатом будет получение схемы ниже:
Сохранить элемент(ы)
Параметр Сохранить элемент(ы) доступен, если указан корневой узел. Если включена опция Сохранить элемент(ы), вы можете указать одно или несколько имен объектов JSON для сохранения в дополнение к указанному корневому узлу. Объекты JSON должны быть на том же уровне, что и указанный корневой узел Объекты JSON, указанные в параметре Сохранить элемент(ы), не могут быть преобразованы в плоские.
Например, в следующем примере JSON содержатся объекты CurrentConditions и SensorName:
[{
"CurrentConditions": {
"CurrentTime": 1747433679,
"TempF": "43.0",
"TempC": "6.0",
"WindKph": 3,
"WindMph": 2,
"WindGustsMph": 7,
"WindGustsKph": 11
},
"SensorName": "Oak Park"
}]
Когда CurrentConditions используется в качестве корневого узла, а SensorName - в качестве параметра Сохранить элемент(ы), результатом является приведенная ниже схема:
Разбить
Параметр Разбить определяет, следует ли разбивать вложенный JSON на отдельные поля. Эти новые поля именуются путем добавления имен объектов более низкого уровня к объекту более высокого уровня через разделитель - подчеркивание. В примере ниже объект position содержит объекты latitude и longitude. Если выполнено разбиение, объект position разбивается на два поля, position_latitude и position_longitude.
При разбиении JSON может содержать несколько уровней глубины. К новым именам полей будут добавляться имена объектов с подчеркиванием, пока не будет достигнут объект самого глубокого уровня.
Например, в следующем пример JSON показаны объекты position и vehicleInformation:
[{
"vehicleID": "17256",
"driverName": "Peter Jones",
"position": {
"latitude": 35.21027,
"longitude": -81.291326
},
"vehicleInformation": {
"lastService": 1571431836,
"warningCodes": 2
},
"speed": 64.3,
"heading": 161.34,
"status": "Out for delivery",
"lastBreak": 1573591581
}, {
"vehicleID": "11954",
"driverName": "Frank Jenkins",
"position": {
"latitude": 35.23425,
"longitude": -81.092657
},
"vehicleInformation": {
"lastService": 1560531836,
"warningCodes": 2
},
"speed": 25.8,
"heading": 54.64,
"status": "Returning to warehouse",
"lastBreak": 1573581253
}]
Если включена опция Разбить, в примере выше, JSON будет обработан как показано ниже, где элементы в объектах position и vehicleInformation разбиты по соответствующим полям:
[{
"vehicleID": "17256",
"driverName": "Peter Jones",
"position_latitude": 35.21027,
"position_longitude": -81.291326,
"vehicleInformation_lastService": 1571431836,
"vehicleInformation_warningCodes": 2,
"speed": 64.3,
"heading": 161.34,
"status": "Out for delivery",
"lastBreak": 1573591581
}, {
"vehicleID": "11954",
"driverName": "Frank Jenkins",
"position_latitude": 35.23425,
"position_longitude": -81.092657,
"vehicleInformation_lastService": 1560531836,
"vehicleInformation_warningCodes": 2,
"speed": 25.8,
"heading": 54.64,
"status": "Returning to warehouse",
"lastBreak": 1573581253
}]
Схема будет использована, как в примере ниже. Хотя имена полей vehicleInformation_lastService и vehicleInformation_warningCodes обрезаны в интерфейсе, в приложении они остаются без изменений:
Исключения разбиения
Параметр Исключения разбиения позволяет указать одно или более имен элементов JSON, которые должны остаться как одиночные строковые элементы, а не разбиваться на отдельные поля, например, объект JSON, представляющий массив, или объект, содержащий другие элементы. Рассмотрим следующий JSON:
[{
"ship_ID": "17256",
"call_sign": "3FCB8",
"ship_type": "Cargo",
"last_known_position": {
"timestamp": "2019-06-24T18:30:56+00:00",
"geometry": {
"type": "Point",
"coordinates": [
79.19315,
7.18374
]
},
"heading": 109
}
}, {
"ship_ID": "29435",
"call_sign": "9GEF3",
"ship_type": "Passenger",
"last_known_position": {
"timestamp": "2019-06-24T18:30:47+00:00",
"geometry": {
"type": "Point",
"coordinates": [
73.24954,
10.43512
]
},
"heading": 120
}
}]
Если отмечена опция Разбить и указано Исключения разбиения для значения geometry, в примере выше JSON будет выглядеть как показано ниже. В поле last_known_position_geometry объект JSON не был включен в разбиение, потому что исходный элемент JSON geometry, был указан в параметре Исключения разбиения. Это используется, если вы хотите сохранить объекты JSON. Часто это применяется для объектов геометрии, отображающих пространственное расположение объектов. В этом случае этот атрибут будет находиться в формате геометрии GeoJSON.
[{
"ship_ID": "17256",
"call_sign": "3FCB8",
"ship_type": "Cargo",
"last_known_position_timestamp": "2019-06-24T18:30:56+00:00",
"last_known_position_geometry": {
"type": "Point",
"coordinates": [
79.19315,
7.18374
]
},
"last_known_position_heading": 109
}, {
"ship_ID": "29435",
"call_sign": "9GEF3",
"ship_type": "Passenger",
"last_known_position_timestamp": "2019-06-24T18:30:47+00:00",
"last_known_position_geometry": {
"type": "Point",
"coordinates": [
73.24954,
10.43512
]
},
"last_known_position_heading": 120
}]
Схема используется, как показано ниже, и указывается получение информации о канале или расположении источника данных из одного поля.
Разбить массивы
Параметр Разбить массивы определяет, следует ли разбивать массивы на отдельные поля. Имена новых полей образуются путем добавления arrayName с подчеркиванием и числа объектов массива. Если массив является массивом объектов, к имени поля также добавляется нижнее подчеркивание, и имя, связанное со значением. При разбиении массива объектов JSON может содержать несколько уровней глубины. К новым именам полей будут добавляться имена объектов с подчеркиванием, пока не будет достигнут объект самого глубокого уровня.
Например, в следующем пример JSON показаны объекты массива cargoInformation:
{
"name": "iss",
"id": 25544,
"latitude": -13.210305423781,
"longitude": -118.47517068897,
"velocity": 27564.442053654,
"visibility": "daylight",
"cargoInformation": [{
"sensorsID": 1,
"age": 5432
}, {
"sensorsID": 2,
"age": 9876
}
],
"footprint": 4521.609615023,
"timestamp": 1654531549,
"daynum": 2459737.170706,
"solar_lat": 22.696540649846,
"solar_lon": 298.23268983658,
"units": "kilometers"
}
Если включена опция Разбить массив, в примере выше, JSON будет обработан как показано ниже, где элементы в объекте cargo information разбиты по соответствующим полям:
{
"name": "iss",
"id": 25544,
"latitude": -13.210305423781,
"longitude": -118.47517068897,
"velocity": 27564.442053654,
"visibility": "daylight",
"cargoInformation_0_sensorsID": 1,
"cargoInformation_0_age": 5432,
"cargoInformation_1_sensorsID": 2,
"cargoInformation_1_age": 9876,
"footprint": 4521.609615023,
"timestamp": 1654531549,
"daynum": 2459737.170706,
"solar_lat": 22.696540649846,
"solar_lon": 298.23268983658,
"units": "kilometers"
}

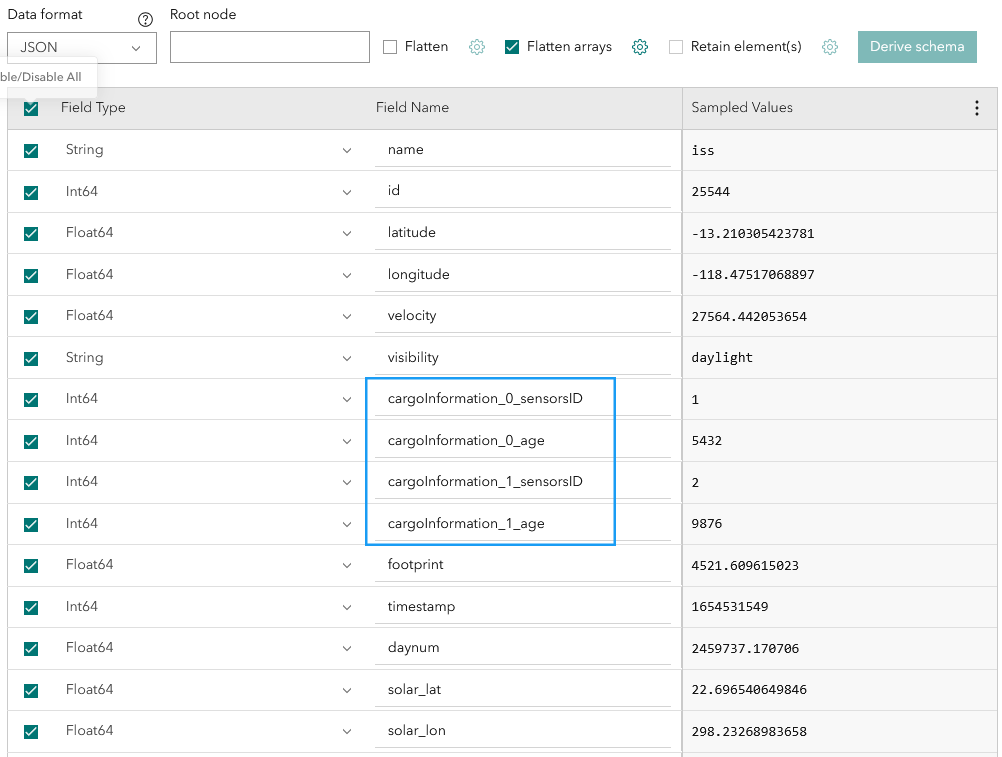

Схема будет использована, как в примере ниже. Хотя имена полей cargoInformation обрезаны в интерфейсе, в приложении они остаются без изменений:
Исключения разбиения массива
Параметр Исключения разбиения массива позволяют указать один или несколько имен массивов JSON, которые следует оставить в качестве одного строкового элемента, а не разбивать на отдельные поля. Рассмотрим следующий JSON:
{
"name": "iss",
"id": 25544,
"latitude": -13.210305423781,
"longitude": -118.47517068897,
"velocity": 27564.442053654,
"visibility": "daylight",
"cargoInformation": [{
"sensorsID": 1,
"age": 5432
}, {
"sensorsID": 2,
"age": 9876
}
],
"sensorValues": [1,2,3,4,5],
"footprint": 4521.609615023,
"timestamp": 1654531549,
"daynum": 2459737.170706,
"solar_lat": 22.696540649846,
"solar_lon": 298.23268983658,
"units": "kilometers"
}
Если отмечена опция Разбить массивы и указано Исключения разбиения массива для значения sensorValues, в примере выше JSON будет выглядеть как показано ниже. В массиве sensorValues не разбивается и остается ежиной строкой. Для указания нескольких массивов в исключениях разбиения, используйте запятые в параметре Исключения разбиения массива.
{
"name": "iss",
"id": 25544,
"latitude": -13.210305423781,
"longitude": -118.47517068897,
"velocity": 27564.442053654,
"visibility": "daylight",
"cargoInformation_0_sensorsID": 1,
"cargoInformation_0_age": 5432,
"cargoInformation_1_sensorsID": 2,
"cargoInformation_1_age": 9876,
"sensorValues": [1,2,3,4,5],
"footprint": 4521.609615023,
"timestamp": 1654531549,
"daynum": 2459737.170706,
"solar_lat": 22.696540649846,
"solar_lon": 298.23268983658,
"units": "kilometers"
}

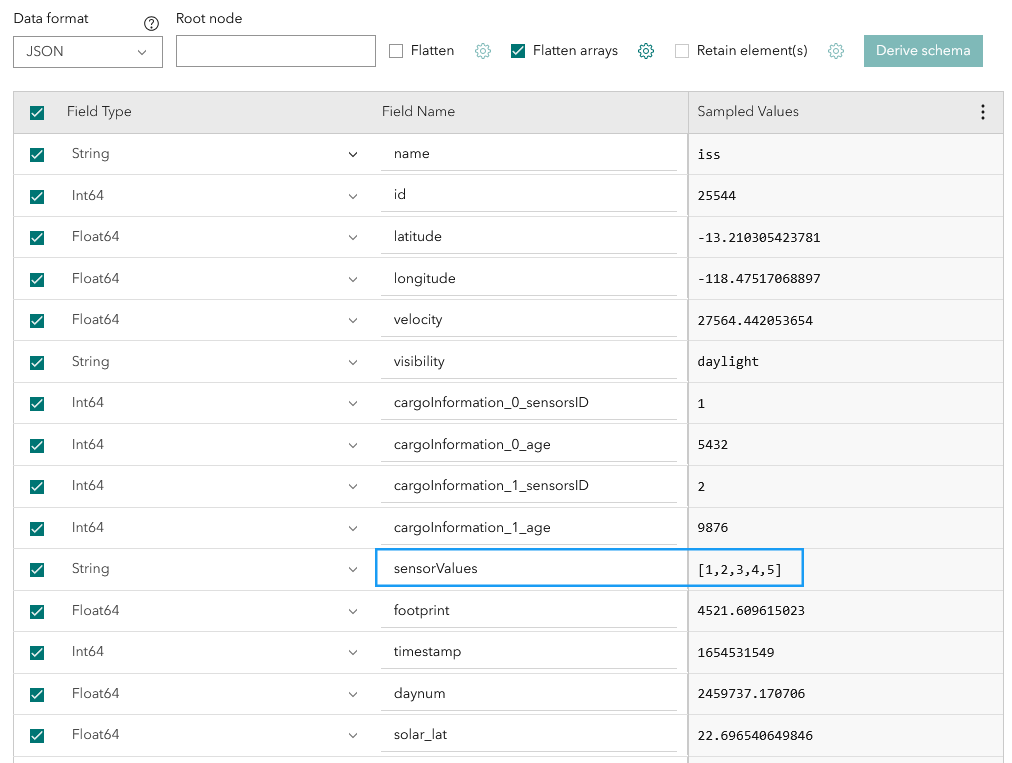

Схема будет использована, как в примере ниже.
Советы и ограничения
При работе с данными в формате JSON в Velocity необходимо ознакомится с информацией и ограничениями, описанными ниже.
Данные JSON, содержащие массивы
Массивы добавляют в JSON гибкость, однако при построении объектов ArcGIS из данных JSON могут возникнуть трудности с неопределяемой длиной. Если весь документ или определенный корневой узел представляет собой массив объектов, индивидуальные объекты будут рассматриваться как отдельные объекты. Массивы в объекте JSON образуются в виде строк. Вы можете проводить последующую обработку строк, используя инструменты анализа.
Значения Null
В формате JSON данные представлены в виде пар имя-значение. Если значение пустое, многие приложения, создающие данные в формате JSON, просто пропустят имя объекта.
Это важно помнить при выполнении первой настройки или редактирования канала, или источника данных. Velocity отбирает образцы потока данных или файлов, для определения наилучшего формата данных и схемы. Если во всех выборках отсутствуют элементы JSON, поскольку эти выборки содержат пустые значения, эти поля будут пропущены в схеме канала или источника данных.
В результате сообщения, поступившие позднее, у которых есть значения данных для этих элементов JSON, не будут обработаны в наблюдениях или записях, которые будут анализироваться каналами или аналитикой в Velocity.
Производные типы полей
Оригинальные данные JSON не имеют строгих типов, поэтому иногда бывает необходимо исправить типы полей, полученные из выборок. Тем не менее, менять типы полей следует с осторожностью. Лучше всего сделать тип поля более инклюзивным, а не менее. Например, по небольшому набору выборок может быть не очевидно, что значение конкретного поля должно быть типа Float64, а не Float32.
Кроме того, не рекомендуется изменять тип поля с плавающей точкой (Float64 или Float32) на целочисленный тип (Int64 или Int32). Изменение типов полей не предназначено для преобразования числовых значений на лету. Для данных JSON при понижении формата - с плавающей точки до целого числа - дробная часть будет удалена без округления. Чтобы преобразовать числовые значения, используйте инструменты Вычислить поле или Сопоставить поля.
Размер файла LAS
Рекомендуем хранить файлы JSON не более 100 Мб на файл в Velocity. Если у вас имеются данные большего объема, рекомендуется разбить эти файлы, чтобы размер каждого не превышал 100 МБ.
