Символы заливки

Простые символы заливки определяют стили по умолчанию, примененные к полигонам. Каждый объект символа заливки определяется следующим образом:

"defaultFillSymbols": [{
	"color": [17, 140, 17, 179],
	"type":  "esriSFS",
	"style": "esriSFSSolid",
	"outline": {
		"type": "esriSLS",
		"style": "esriSLSSolid",
		"color": [17, 140, 17, 179],
		"width": 1.25
		}
			},
...
],

• color – задает массив из четырех элементов, который определяет красные, зеленые, голубые и альфа значения для линии, именно в этом порядке. Значения находятся в диапазоне от 0 до 255.
• тип – задает тип символа. Свойством типа для простого символа заливки является esriSFS.
• style – задает стиль, применяемый к заливке. Стилем заливки по умолчанию является esriSFSSolid. Доступные символы заливки включают следующие:
  • esriSFSSolid
  • esriSFSCross
  • esriSFSDiagonalCross
  • esriSFSBackwardDiagonal
  • esriSFSForwardDiagonal
  • esriSFSHorizontal
  • esriSFSVertical
  • esriSFSNull (невидимый)
• outline – задает свойства для контура полигона. Более подробно см. раздел Линейные символы.

Следующий рисунок иллюстрирует символ заливки по умолчанию:

Линейные символы

Простые линейные символы задают стиль по умолчанию, применяемый к полигонам или контурам полигонов. Каждый объект линейного символа определяется следующим образом:

],
  "defaultLineSymbols": [{
  	"color": [255, 11, 11, 255],
	"width": 0.4,
  	"type": "esriSLS",
  	"style": "esriSLSSolid"
  },
  ...
]

• color – задает массив из четырех элементов, который определяет красные, зеленые, голубые и альфа значения для линии, именно в этом порядке. Значения находятся в диапазоне от 0 до 255.
• width – задает ширину линии, измеряется в точках.
• тип – задает тип символа. Свойством типа для простого линейного символа является esriSLS.
• style – задает стиль, применяемый к линии. Стилем линии по умолчанию является esriSLSSolid. Доступные шаблоны линий включают следующие:
  • esriSLSSolid
  • esriSLSDash
  • esriSLSDashDot
  • esriSLSDashDotDot
  • esriSLSDot
  • esriSLSNull (невидимый)

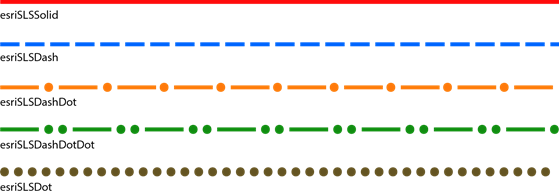

Следующий рисунок иллюстрирует линейные символы по умолчанию:

Символы маркеров

Маркерные символы используются для задания стиля точечных объектов. Набор маркеров по умолчанию, который определяет символы, которые автоматически используются для представления объектов при добавлении точечных данных на карту.

По умолчанию Esri Maps for IBM Cognos использует формы простых символов маркеров для отображения точечных данных, добавляемых на карту.

Раздел defaultMarkerSymbols файла определения символов по умолчанию (symbols.json.txt) указывает на символы, которые должны быть использованы по умолчанию для отображения точек на карте. Вы можете изменить этот раздел, чтобы он указывал на другие символы, поставляемые с Esri Maps for IBM Cognos. Каждый объект символа маркера определяется следующим образом:

],
"defaultMarkerSymbols":[{
	"angle": 0,
	"xoffset": 0,
	"yoffset": 0,
	"type": "esriSMS",
	"style": "esriSMSCircle",
	"color": [255, 11, 11, 128],
	"size": 7.25,
	"outline": 	{
		"color":[255,11, 11, 255],
		"width": 1,
		"type": "esriSLS",
		"style": "esriSLSSolid"
			}
				},
	...
]

• тип – задает тип символа. Свойством типа для простого символа маркера является esriSMS. Для символа маркера-изображения свойством типа является esriPMS.
• style – задает стиль, применяемый к символу. Стилем по умолчанию для символа является esriSMSCircle. Доступные стили символов включают следующие:
  • esriSMSCircle
  • esriSMSCross
  • esriSMSDiamond
  • esriSMSSquare
  • esriSMSX
• color – задает массив из четырех элементов, который определяет красные, зеленые, голубые и альфа значения для символа, именно в этом порядке. Значения находятся в диапазоне от 0 до 255.
• size – задает размер символа, в точках.

Доступны следующие дополнительные свойства:

• угол – задает число градусов (от 0 до 360) для поворота символа-маркера. Поворот начинается с востока в направлении против часовой стрелки, где восток равен углу 0 градусов.
• xoffset – задает горизонтальный отступ в пунктах символа-маркера от текущего положения. Положительные значения задают отступ вправо, отрицательные – влево.
• Отступ y – задает вертикальный отступ в пунктах символа-маркера от текущего положения. Положительные значения задают отступ вверх, отрицательные – вниз.
• outline – задает свойства для контура символа. Более подробно см. раздел Линейные символы.

Порядок, в котором объекты символа маркера определены в файле, совпадает с порядком, в котором они используются для отображения объектов на карте при добавлении новых точечных данных. Например, по умолчанию, красные круги (esriSMSCircle) используются для первого точечного слоя, синие круги для второго слоя, и т.д.

Цветовые шкалы карты интенсивности

Цветовые шкалы для карт интенсивности задают целый ряд цветов, применяемых для групп символов, которые представляют карту интенсивности. Каждая цветовая шкала задана в виде набора цветов, определенных, как красный, зеленый, синий и альфа значения.

Например, следующие объекты JSON задают цвета, которые создают цветовые шкалы, показанные ниже:

],
	"heatMapColorRamps": [
	[
		[0, 0, 255, 0],
		[0, 0, 255, 0.6],
		[0, 255, 255, 0.6],
		[0, 255, 0, 0.6],
		[255, 255, 0, 0.6],
		[255, 0, 0, 0.6]
	],
	[
		[133, 193, 200, 1],
		[144, 161, 190, 1],
		[156, 129, 132, 1],
		[167, 97, 170, 1],
		[175, 73, 128, 1],
		[184, 48, 85, 1],
		[192, 24, 42, 1],
		[200, 0, 0, 1],
		[211, 51, 0, 1],
		[222, 102, 0, 1],
		[233, 153, 0, 1],
		[244, 204, 0, 1],
		[255, 255, 0, 1]
	]
]

Цветовые шкалы границы классов

Цветовые шкалы для границ классов задают целый ряд цветов, применяемых для объектов, сгруппированных в классы. Начальный, конечный и промежуточные цвета, которые создают цветовую шкалу, определены как объекты, определяющие красное, зеленое и синее значения для каждого цвета (цвета также могут быть описаны с помощью шестнадцатеричных значений или значений именованных цветов).

Например, следующие объекты JSON задают цвета, которые создают цветовые шкалы, показанные ниже:

],
  "classBreaksColorRamps": [
	{ "0.0": [124, 4, 4], "1.0": [247, 198, 198] },
    { "0.0": [2, 32, 227], "0.5": [0, 242, 242], "1.0": [32, 204, 16] },
    { "0.0": "#feeedf", "0.25": "#fdbe86", "0.5": "#fd8c3d", "0.75": "#e65507", "1.0": "#a63700" }
]

Цветовые шкалы для уникальных значений

Цветовые шкалы с уникальными значениями задают целый ряд цветов, применяемых для объектов, сгруппированных в соответствии с уникальными значениями. Начальный, конечный и промежуточные цвета, которые создают цветовую шкалу, определены как объекты, определяющие красное, зеленое и синее значения для каждого цвета (цвета также могут быть описаны с помощью шестнадцатеричных значений или значений именованных цветов).

Например, следующие объекты JSON задают цвета, которые создают цветовые шкалы, показанные ниже:

],
  "uniqueValueColorRamps": [
	{ "0.0": [51, 153, 51], "0.5": [255, 255, 191], "1.0": [255, 0, 0] },
    { "0.0": [161, 215, 106], "0.5": [247, 247, 247], "1.0": [233, 163, 201] },
    { "0.0": [123, 50, 148], "0.5": [247, 247, 247], "1.0": [0, 136, 55] }
]
