시나리오 지표 관리

ArcGIS GeoPlanner 대시보드는 시나리오 지표의 현재 값을 보여 줄 수 있습니다. 이러한 지표는 특정 목표 달성까지의 진행률을 나타내는 값을 측정하며 시나리오 내의 속성, 상수, 단순 수학 연산자를 포함하는 방정식으로 정의됩니다. GeoPlanner 대시보드에는 여러 시나리오 지표가 포함될 수 있으며 이는 게이지 또는 숫자 값이 될 수 있습니다. 대시보드의 지표는 활성 상태인 시나리오와 관련된 데이터를 보여 줍니다.

시나리오 지표를 하나 이상 사용하여 GeoPlanner 대시보드를 구성할 수 있으며, 각 시나리오 지표는 계획의 정성적 지표를 나타내는 숫자 값을 보여 줍니다. 각 지표에 나타나는 값은 정의된 계획 성능 메트릭의 현재 값을 파생하는 데 사용되는 방정식을 통해 계산됩니다. 이러한 계획 메트릭 계산용 방정식에서는 활성 시나리오의 개별 피처 속성 값, 상수, 그리고 여러 단순 산술 연산자를 조합하여 사용할 수 있습니다.

시나리오 지표 생성

시나리오 지표를 생성하려면 다음 단계를 완료합니다.

1. GeoPlanner에서 프로젝트를 엽니다.
2. 맵에서 대시보드 버튼 을 클릭합니다.
3. 대시보드 모달의 대시보드 옵션 버튼 을 클릭합니다.
4. 시나리오 지표 추가를 선택합니다.
5. 캡션 텍스트 상자에 지표에 대한 간단한 설명이 포함된 캡션을 입력합니다.

   이 캡션은 대시보드에 지표와 함께 표시됩니다.

6. 프로젝트의 지표 유형을 선택합니다.
   • 게이지 - 지표가 게이지입니다.
   • 숫자 - 지표가 숫자 값입니다.
7. 필요에 따라 복합 체크 박스를 선택합니다.

   비고:

   복합 지표를 추가하면 여러 디자인 레이어 및 함수의 메트릭이 합쳐진 지표를 적절하게 생성할 수 있습니다. 예를 들어 계획의 총 녹지 면적(펙타르)을 계획의 총 인구로 나누어 ISO 37120 인구 100,000명당 녹지 지표를 나타내는 복합 지표를 생성할 수 있습니다. 이 경우 총 녹지 면적(펙타르)이 하나의 지표이며 총 인구는 또 다른 지표입니다.

8. 지표의 유형으로 게이지를 선택하는 경우 다음 단계를 완료하세요.
   1. 범위의 수 옆에 있는 드롭다운 메뉴에서 값의 범위를 선택합니다.

      이 값은 게이지에 표시될 범위 값의 수를 결정합니다.

   2. 필요에 따라, 대상 텍스트 상자에 숫자 값을 입력합니다.

      그러면 선택한 값의 게이지에 마커가 나타납니다.

   3. 범위 텍스트 상자에 숫자 값을 입력합니다.

      그러면 게이지의 색상이 시작하고 끝나는 위치가 결정됩니다.

      비고:

      범위 텍스트 상자 아래의 색상 램프는 입력한 숫자 값이 게이지의 색상과 어떻게 연관되는지 나타냅니다.

   4. 필요에 따라 색상 램프 반전을 클릭합니다.

      색상 램프의 시작 값과 끝 값이 전환됩니다.

9. 지표 유형으로 숫자를 선택한 경우 드롭다운 화살표를 클릭하여 반올림 스타일 매개변수 값을 지정합니다.
   • 기본값 - 최대 3개의 유효 자릿수를 표시합니다.
   • 보통 - 최대 5개의 유효 자릿수를 표시합니다.
   • 최소 - 최대 9개의 유효 자릿수를 표시합니다.
10. 시나리오 레이어 드롭다운 화살표를 클릭하고 메트릭 계산 원본으로 사용할 시나리오 레이어를 선택합니다.
11. 필요한 경우 필터 드롭다운 화살표를 클릭하고 메트릭 계산에 포함할 피처 유형의 일부분을 선택합니다.

    기본 설정에 따라 모든 피처 유형이 포함됩니다.

12. 방정식 빌더를 클릭하여 방정식 빌더 대화 상자를 나타냅니다.

    방정식에는 시나리오 레이어의 필드(괄호로 묶음), 상수, 면적 또는 길이 단위, 단순 수학 연산자를 포함할 수 있습니다. 방정식은 피처당 한 번 계산됩니다.

13. 필요한 경우 합계 드롭다운 화살표를 클릭하고 합계 또는 평균을 선택합니다. 이 선택 항목은 게이지에서 계산되는 모든 피처에 대해 값의 총계를 계산할지 아니면 평균을 계산할지를 나타냅니다.

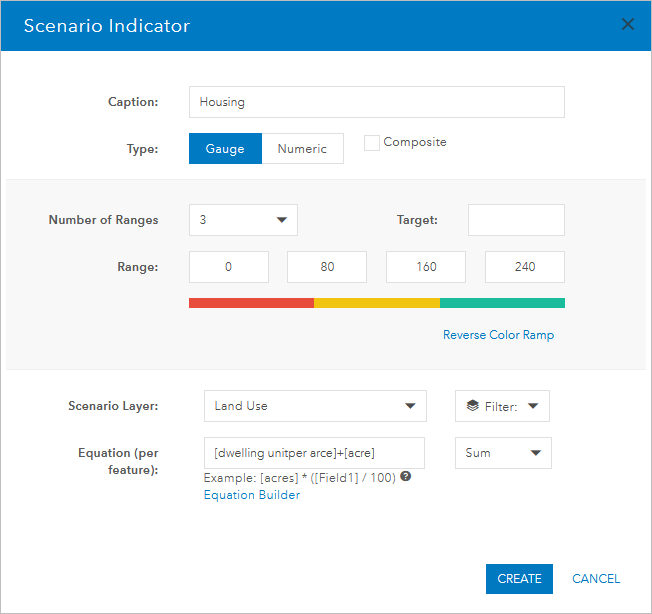

    이 시나리오 지표 대화 상자는 활성 시나리오의 총 면적(에이커)을 보여 줍니다.

14. 생성을 클릭합니다.

    새 게이지가 생성되어 대시보드에 추가됩니다.



시나리오 지표 방정식

계획에서 양적 성능 표시기를 계산하기 위한 방정식을 작성하려는 경우 특정 토지 이용 유형의 면적(에이커)과 같은 단일 속성이나 상수만 참조하면 됩니다. 토지 이용 유형, 용적률, 토지 이용 유형별 과세 대상 비율을 고려한 잠재 조세 수입을 계산하는 경우와 같이 이 방정식에 여러 속성과 상수가 사용될 수도 있습니다. 예시 구문은 방정식 텍스트 상자 아래에 나타납니다. 방정식은 피처당 한 번 계산됩니다. 모든 피처에 대한 총계 또는 평균을 결과로 계산하여 생성되는 단일 지표 값이 게이지에 나타납니다. 방정식에 적용되는 규칙은 다음과 같습니다.

• 속성 이름은 [Floor Area Ratio]와 같이 괄호로 묶어야 합니다.
• 속성 이름은 [Floor Area Ratio] 또는 [FAR]와 같이 프로젝트 피처 서비스의 실제 필드 이름 또는 별칭과 일치해야 합니다.

  비고:

  메뉴 열기 버튼을 클릭하고 프로젝트 설정에서 세부정보를 선택하면 프로젝트 피처 서비스를 찾을 수 있습니다. 세부정보 보기 대화 상자에서 세부정보를 클릭합니다. 그러면 브라우저 탭에서 프로젝트 그룹의 세부정보와 함께 ArcGIS 기관이 열립니다. 항목 목록을 스크롤하여 제목에 '프로젝트 피처 서비스'라는 단어가 포함된 피처 레이어를 찾습니다.

• 더하기, 빼기, 곱하기, 나누기 (*,/,+,-) 연산자가 지원됩니다.
• 다음 단위를 사용하는 경우 피처의 면적이 생성됩니다.
  • [acres]
  • [squarefeet]
  • [squaremiles]
  • [hectares]
  • [squaremeters]
  • [squarekilometers]
• 다음 단위를 사용하는 경우 피처의 길이가 생성됩니다.
  • [feet]
  • [miles]
  • [meters]
  • [kilometers]
• 면적 및 길이 단위는 괄호로 묶어야 합니다.
• 괄호를 사용하여 식을 그룹화하고 실행 순서를 제어합니다.

Null 값

평가 중에 방정식에서 null 값이 발견되면 전체 방정식이 처리 대상에서 제외됩니다. ((([squarefeet]*[LotCoverage])*[stories])*[residentialfactor])/1000 방정식을 사용하여 특정 부지에서 건축이 가능한 주거 지역을 계산하는 게이지 유형 시나리오 지표를 생성하는 경우를 예로 들어 보겠습니다. 시나리오 피처 수가 10개인데 이러한 피처 중 5개의 속성 값(LotCoverage, stories 또는 residentialfactor)에 null이 포함되어 있으면 각 5개 피처가 게이지의 메트릭 계산 대상에서 제외됩니다. 최상의 결과를 얻으려면 null 값을 0이나 관련 업계에서 null을 나타내는 다른 값으로 계산하고, GeoPlanner 템플릿에서 속성에 대해 항상 기본값을 지정하세요.

예시

다음 예시는 토지 이용 계획용 GeoPlanner 템플릿에 있는 속성을 기준으로 합니다. 각 예시에는 게이지와 해당 등록정보가 포함되어 있습니다. 이러한 예는 지침 제공용으로만 포함되어 있습니다.

다음 게이지는 [DWELLING UNIT PER ACRE] * [ACRES] 방정식을 사용해 에이커당 가호 수 속성 값에 각 피처의 면적(에이커)을 곱하여 계획의 예상 가호 수를 계산합니다. 여기서 [DWELLING UNIT PER ACRE]는 속성 별칭 이름입니다.

다음 시나리오 지표 구성은 ([DWELLING_UNIT] * [ACRES])*[WATER_CONSUMPTION] 방정식을 사용해 에이커당 주거 단위 속성 값에 각 피처의 면적(에이커)을 곱한 다음, 해당 결과에 매일 물 소비량 속성 값을 곱하여 가구당 매일 예상 물 사용량을 계산하는 게이지를 생성합니다. 여기서는 별칭 이름 대신 속성 필드 이름이 사용됩니다. 대상으로는 50,000을 설정하고, 상한 범위와 하한 범위를 반전하여 값이 낮을수록 좋음을 나타냅니다.

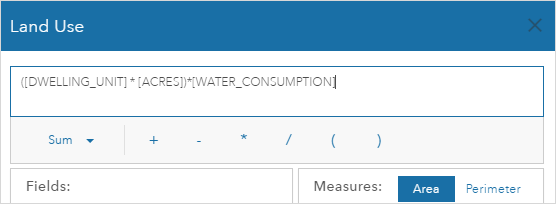

아래 예제에는 방정식 빌더를 사용하여 이 지표 예상치 계산을 위한 방정식을 작성하는 방법이 나와 있습니다.

다음 시나리오 지표 구성은 [SPEED_LIMIT] 방정식을 사용해 속도 제한 속성 값의 평균을 계산하여 계획 내 모든 도로의 평균 속도 제한을 나타내는 게이지를 생성합니다. 방정식 연산은 평균으로 설정하며 2개 범위 값(하한과 상한)만 지정합니다.

시나리오 지표 업데이트 또는 삭제

시나리오 지표를 업데이트하거나 삭제하려면 다음 단계를 완료합니다.

1. 시나리오 지표를 업데이트하려면 지표에서 설정 버튼 을 클릭합니다.

   시나리오 지표 대화 상자가 나타나며 여기서 지표의 모든 구성 등록정보를 설정할 수 있습니다.

2. 시나리오 지표를 삭제하려면 지표에서 삭제 버튼 를 클릭합니다.

   그러면 프로젝트에서 시나리오 지표가 제거됩니다. 시나리오 지표는 공유 대시보드에서는 제거되지 않습니다.
