Interfaz de usuario de la cinta de ArcGIS

A las funcionalidades de ArcGIS for AutoCAD se accede principalmente a través de la cinta de ArcGIS.

Diseño de la cinta

Los comandos de la cinta se agrupan según el tipo de funcionalidad que esté desempeñando, como administrar su proyecto de SIG, agregar contenido SIG o editar entidades.

Los siguientes comandos de la cinta se describen en las secciones que aparecen a continuación:

Cinta principal

Los comandos de la cinta principal se describen en la siguiente tabla:

Interfaz de la cinta principal con etiquetas numeradas

ElementoDescripción
1Sistema de coordenadas

Opciones para establecer y administrar el sistema de coordenadas del dibujo.

2Mapas de Esri

Acceso rápido para agregar capas de mapas de Esri útiles como mapas base.

3Localizar

Muestra el panel Localizar para navegar por el dibujo por dirección o topónimo.

4Área de proyecto

Define el área del proyecto para limitar la extensión geográfica de las entidades de la capa de entidades agregadas al dibujo mediante varias opciones.

5Agregar datos

Agrega capas SIG nuevas o existentes al dibujo utilizando varios métodos.

6Contenido

Abre el panel Contenido de Esri.

7Importar esquema

Importa definiciones de clase de entidad de documento desde archivos DWG existentes.

8Nueva capa de entidades

Agrega capas de entidades de documento utilizando varias opciones.

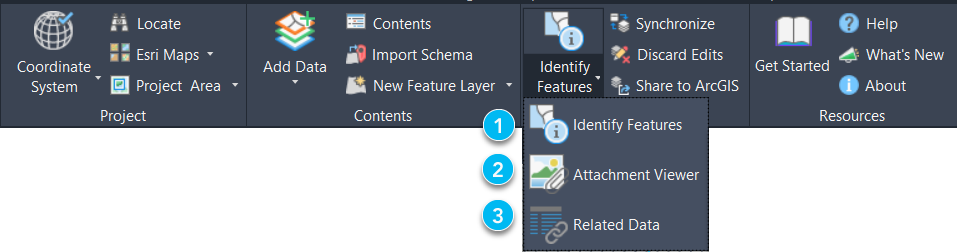

9Identificar entidades

Muestra y edita atributos de entidades seleccionadas con la interfaz de usuario Editor de atributos.

10Descartar ediciones

Sincroniza ediciones de capas de entidades web con sus orígenes de servicios web abriendo la interfaz de usuario Sincronizar.

11Sincronizar

Abre la interfaz de usuario Compartir como capa de entidades alojada para compartir capas de entidades de documento.

12Compartir

Descarta todas las ediciones de capas de entidades web y refresca entidades de sus orígenes de servicios web.

13Ayuda

Abre la interfaz de usuario de este sistema de ayuda.

14Recurso

Abre la página Recurso de ArcGIS for AutoCAD.

15Acerca de

Abre la ventana Acerca de de ArcGIS for AutoCAD.

Menú Sistema de coordenadas

Los comandos de la cinta principal se describen en la siguiente tabla:

Opciones de la cinta Sistema de coordenadas

ElementoDescripción
1

Accede al Selector del sistema de coordenadas para asignar un sistema de coordenadas de Esri al dibujo.

2

Muestra un sistema de coordenadas de Esri existente en una ventana como cadena de caracteres de texto conocido (WKT).

3

Borra la definición del sistema de coordenadas de Esri del dibujo.

Menú de la cinta Mapas de Esri

Los comandos del desplegable Mapas de Esri se describen en la siguiente tabla:

Acceso rápido a las opciones de mapas de Esri desde ArcGIS Online

ElementoDescripción
1

Haga clic en una tesela para agregar un mapa de Esri de ArcGIS Online desde la galería de mapas de fondo.

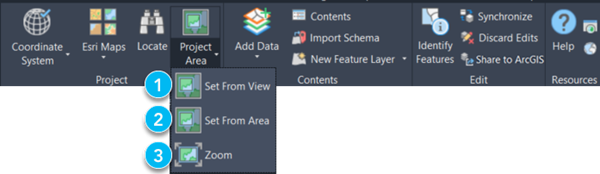

Menú de la cinta Área de proyecto

Los comandos de la cinta desplegable Área de proyecto se describen en la siguiente tabla:

Opciones de la cinta Área de proyecto

ElementoDescripción
1

Define el área de proyecto desde las extensiones de vista de AutoCAD actual.

2

Establece el área del proyecto a partir de una selección rectangular gráfica.

3

Cambia las extensiones de vista de AutoCAD para que coincidan con el área de proyecto actual.

Menú de la cinta Agregar datos

Los comandos de la cinta desplegable Agregar datos se describen en la siguiente tabla:

Opciones de la cinta Agregar datos

ElementoDescripción
1

Abre la ventana Agregar datos para buscar y descubrir contenido de los portales de ArcGIS.

2

Abre la interfaz de usuario Agregar datos mediante URL para especificar una capa web de ArcGIS compatible.

Menú de la cinta Nueva capa de entidades

Los comandos de la cinta desplegable Nueva capa de entidades se describen en la siguiente tabla:

Opciones de la cinta Nueva capa de entidades

ElementoDescripción
1

Crea una capa de entidades de documento mediante el uso de la interfaz de usuario Crear nueva capa de entidades de documento.

2

Crea una capa de entidades de documento para cada tipo geométrico incluido en cada capa de AutoCAD con entidades válidas.

3

Crea capas de entidades a partir de nombres de bloques únicos y atributos incluidos como campos de atributos.

4

Crea una capa de entidades mediante las propiedades coincidentes de una entidad seleccionada.
