几何函数

在本主题中

  1. geometry.angle 函数
  2. geometry.area 函数
  3. geometry.boundaryLength
  4. geometry.{du|dv} 函数
  5. geometry.groups
  6. geometry.hasTags 函数
  7. geometry.hasUVs 函数
  8. geometry.height 函数
  9. geometry.isClosedSurface 函数
  10. geometry.isConcave 函数
  11. geometry.isInstanced 函数
  12. geometry.isOriented 函数
  13. geometry.isPlanar 函数
  14. geometry.isRectangular 函数
  15. geometry.materials
  16. geometry.nEdges 函数
  17. geometry.nFaces 函数
  18. geometry.nHoles 函数
  19. geometry.nVertices 函数
  20. geometry.tags 函数
  21. geometry.{uMin|uMax|vMin|vMax} 函数
  22. geometry.volume 函数

geometry.angle 函数

语法

  • float geometry.angle(angleType)

参数

  1. angleType - selector
    用于角度计算的选择器。
    • maxSlope - 计算形状相对于 xz 平面的最大坡度（以度为单位）。
    • azimuth - 计算当前形状的最大坡度的方向方位角（以度为单位）；
    • zenith - 计算 90 度（天顶）与最大坡度之差。

返回

当前形状几何的角度（以度为单位），具体取决于选择器。

描述

geometry.angle 函数用于计算当前形状几何的角度。 azimuth 指从北开始测量的水平角度，即 90 度为东，180 度为南，270 度为西。 方位角的范围介于 [0, 360] 之间。 geometry.angle(zenith) 函数会返回与 90 - geometry.angle(maxSlope) 相同的值

示例

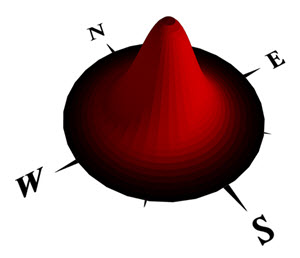

Cone-->
    comp(f) { all : color(geometry.angle(maxSlope)/ 90,
              0.0, 0.0) Shape. }
geometry.angle (maxSlope)

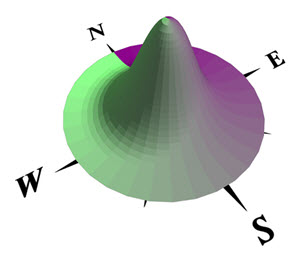

Cone-->
    comp(f) { all : color(0.5, geometry.angle(azimuth)/ 360,
              0.5) Shape. }

geometry.angle (azimuth)

geometry.area 函数

语法

  • float geometry.area()
  • float geometry.area(faceOrientation)

参数

  1. faceOrientation - selector
    要包含在面积计算中的面的选择器。
    • { surface| all }（默认）
    • { front | back | left | right | top | bottom | side }
    • { object.front | object.back | object.left | object.right | object.top | object.bottom | object.side }
    • { world.south | world.north | world.west | world.east | world.up | world.down | world.side }
    • { street.front | street.back | street.left | street.right | street.side }

返回

当前形状几何的表面积，具体取决于提供的 faceOrientation 选择器。

描述

geometry.area 函数用于计算表面积，即其所有面的总和。

geometry.boundaryLength

语法

  • float geometry.boundaryLength()

返回

所有边界边长度的总和。 仅属于一个面的边被视为边界边。

相关内容

  • geometry.isClosedSurface 函数

geometry.{du|dv} 函数

语法

  • float geometry.du(uvSet, surfaceParameterization)
  • float geometry.dv(uvSet, surfaceParameterization)

参数

  1. uvSet - float
    纹理坐标集编号（介于 [0,9] 之间的整数）。 编号与材料属性的纹理图层相对应，另请参阅纹理：基础知识。
  2. surfaceParameterization - selector

    表面参数空间。

    • uvSpace - 选择实际纹理坐标（通常介于 [0,1] 之间）。
    • unitSpace - 计算沿 u 或 v 轴的几何相关表面拉伸，并计算采用世界坐标单位（例如米）的近似值。

返回

选定 uvset 的 u 或 v 坐标分别横跨的范围（即最大值 - 最小值）。

相关内容

  • split 操作

geometry.groups

语法

  • string[] geometry.groups()

返回

包含组名称的数组。

注：

组在数组中的顺序与由组的索引组件分割给定的顺序对应。 换句话说，数组中的元素索引与元素索引对应。

相关内容

  • comp 操作
  • comp 函数
  • comp 属性
  • assetNamingInfo / assetNamingInfos 函数
  • geometry.materials 函数

geometry.hasTags 函数

语法

  • bool geometry.hasTags()
  • bool geometry.hasTags(tagQuery)

参数

  1. tagQuery - string
    此查询用于定义要考虑的标签。 另请参阅几何标签：基础知识。

返回

如果任何几何组件（面、边或折点）具有标签，则为 true；否则，将为 false。 如果提供了 tagQuery，则仅考虑匹配的标签。

相关内容

  • tag 操作
  • deleteTags 操作
  • geometry.tags 函数
  • setTagsFromEdgeAttrs 操作

geometry.hasUVs 函数

语法

  • bool geometry.hasUVs()
  • bool geometry.hasUVs(uvSet)

参数

  1. uvSet - float

    纹理坐标集编号（介于 [0,9] 之间的整数）。 编号与材料属性的纹理图层相对应，另请参阅纹理：基础知识。

返回

如果几何具有 UV，则为 true；否则，将为 false。 如果提供 uvSet，则仅考虑相应 UV。

geometry.height 函数

语法

  • float geometry.height()

返回

采用世界坐标的几何高度。

相关内容

  • scope 属性

geometry.isClosedSurface 函数

语法

  • bool geometry.isClosedSurface()

返回

如果几何至少包含一个面并且所有边恰好属于 2 个面，则为 true；否则为 false。

相关内容

  • geometry.isConcave 函数
  • geometry.isPlanar 函数
  • geometry.isRectangular 函数

geometry.isConcave 函数

语法

  • bool geometry.isConcave()

返回

如果几何至少包含一个凹面，则为 true；否则为 false。

相关内容

  • geometry.isClosedSurface 函数
  • geometry.isPlanar 函数
  • geometry.isRectangular 函数

geometry.isInstanced 函数

语法

  • bool geometry.isInstanced()

返回

如果当前形状几何为资产的实例，即几何自 insert operation 以来一直未更改，则为 True；否则为 false。

描述

geometry.isInstanced 函数可用于检查插入的资产是否已修剪等。

相关内容

  • insert 操作
  • trim 操作
  • trim 属性

geometry.isOriented 函数

语法

  • bool geometry.isOriented(orientation)

参数

  1. orientation - selector
    要检查的面的选择器。
    • { front | back | left | right | top | bottom | side }
    • { object.front | object.back | object.left | object.right | object.top | object.bottom | object.side }
    • { world.south | world.north | world.west | world.east | world.up | world.down | world.side }
    • { street.front | street.back | street.left | street.right | street.side }

返回

如果至少一个几何面与 orientation 选择器一致，则为 True；否则为 false。

描述

geometry.isOriented 函数可用于确定形状方向。

相关内容

  • comp 操作

geometry.isPlanar 函数

语法

  • bool geometry.isPlanar(tolerance)

参数

  1. tolerance - float
    用于确定面是否为平面的容差（以度为单位）。 将在每个折点处对面法线和边叉积（“局部法线”）进行比较；如果“局部法线”和面法线之间的角度大于容差，则面为非平面。 合理值为 0.25 度。

返回

如果几何至少包含一个面且所有面均为平面（在 tolerance 范围内），则为 true；否则为 false。

相关内容

  • geometry.isClosedSurface 函数
  • geometry.isConcave 函数
  • geometry.isRectangular 函数

geometry.isRectangular 函数

语法

  • bool geometry.isRectangular(tolerance)

参数

  1. tolerance - float
    用于确定角是否为直角的容差（以度为单位）。

返回

如果几何至少包含一个面并且所有面由 4 个折点组成并仅包含直角，则为 true；否则 false。 介于 [90-tolerance, 90+tolerance] 之间的角被视为“直角”。

相关内容

  • geometry.isClosedSurface 函数
  • geometry.isConcave 函数
  • geometry.isPlanar 函数

geometry.materials

语法

  • string[] geometry.materials()

返回

包含材料名称的数组。

注：

材料在数组中的顺序与由组的索引组件分割给定的顺序对应。 换句话说，数组中的元素索引与元素索引对应。

相关内容

  • comp 操作
  • comp 函数
  • comp 属性
  • assetNamingInfo / assetNamingInfos 函数
  • geometry.groups 函数

geometry.nEdges 函数

语法

  • float geometry.nEdges()

返回

当前形状几何的边数（整数）。

相关内容

  • geometry.nFaces 函数
  • geometry.nHoles 函数
  • geometry.nVertices 函数

geometry.nFaces 函数

语法

  • float geometry.nFaces()

返回

当前形状几何的面数（整数）。

相关内容

  • geometry.nEdges 函数
  • geometry.nHoles 函数
  • geometry.nVertices 函数

geometry.nHoles 函数

语法

  • float geometry.nHoles()

返回

当前形状几何的孔（即面中的孔）数（整数）。

相关内容

  • geometry.nEdges 函数
  • geometry.nFaces 函数
  • geometry.nVertices 函数

geometry.nVertices 函数

语法

  • float geometry.nVertices()

返回

当前形状几何的折点数（整数）。

相关内容

  • geometry.nEdges 函数
  • geometry.nFaces 函数
  • geometry.nHoles 函数

geometry.tags 函数

语法

  • string[] geometry.tags()
  • string[] geometry.tags(tagQuery)

参数

  1. tagQuery - string
    此查询用于定义要包含在结果中的标签。 另请参阅几何标签：基础知识。

返回

具有按字母顺序排序的标签的数组。 如果提供了 tagQuery，则仅包含匹配的标签。

注：

包括存储在几何上的面、边或折点组件上的各个唯一标签。

相关内容

  • tag 操作
  • deleteTags 操作
  • comp 操作
  • setback 操作
  • geometry.hasTags 函数
  • setTagsFromEdgeAttrs 操作
  • geometry.groups 函数
  • geometry.materials 函数

geometry.{uMin|uMax|vMin|vMax} 函数

语法

  • float geometry.uMin()
  • float geometry.uMax()
  • float geometry.vMin()
  • float geometry.vMax()
  • float geometry.uMin(uvSet)
  • float geometry.uMax(uvSet)
  • float geometry.vMin(uvSet)
  • float geometry.vMax(uvSet)

参数

  1. uvSet - float
    纹理坐标集编号（介于 [0,9] 之间的整数）。 编号与材料属性的纹理图层相对应，另请参阅纹理：基础知识。

返回

所选 uvset 的最小或最大 u 或 v 值（没有参数的版本使用 uvset 0）。

geometry.volume 函数

语法

  • float geometry.volume()

返回

当前形状几何的体积。

相关内容

  • geometry.area 函数
