Компонент ArcGIS Инженерная сеть предназначен для управления коммунальными и телекоммуникационными сетями. Он предоставляет самую современнную среду и инструменты для моделирования инженерных сетей, таких как электрические, газовые сети, сети водоснабжения и водостоков, а также сети телекоммуникаций. Вы сможете моделировать все элементы вашей инженерной системы: провода, трубы, клапаны, контуры, устройства, настраивать реальное поведение сетевых объектов.
С помощью мобильного приложения Field Maps мобильные сотрудники могут просматривать следующие связи внутри сети: связность, прикрепление к структуре и содержание. Также они могут выполнять трассировку. Field Maps поддерживает следующие инженерные сети: электрические, сети газораспределения и водоснабжения, ливневая канализации и водостоки.
Примечание:
В данном разделе представлена информация о том, как работать с инженерными сетями в мобильном приложении Field Maps. Чтобы узнать, как подготовить инженерные сети к использованию в Field Maps, см. раздел справки Подготовка инженерных сетей.
Просмотр связей поддерживается в ArcGIS Enterprise 10.8 и более новых версиях. Именованные конфигурации трассировки поддерживаются в ArcGIS Enterprise 10.9 и более новых версиях. Инженерные сети не поддерживаются в ArcGIS Online.
Field Maps поддерживает версии инженерных сетей 3–7.
Просмотр связности
Связность моделирует связи между объектами в инженерной сети. Просмотр связности удобен при работе в областях, где соединения между объектами не очевидны, например, в электроподстанциях. Для просмотра связности в Field Maps, выполните следующие шаги:
- Откройте карту, содержащую инженерную сеть.
- Коснитесь Слои

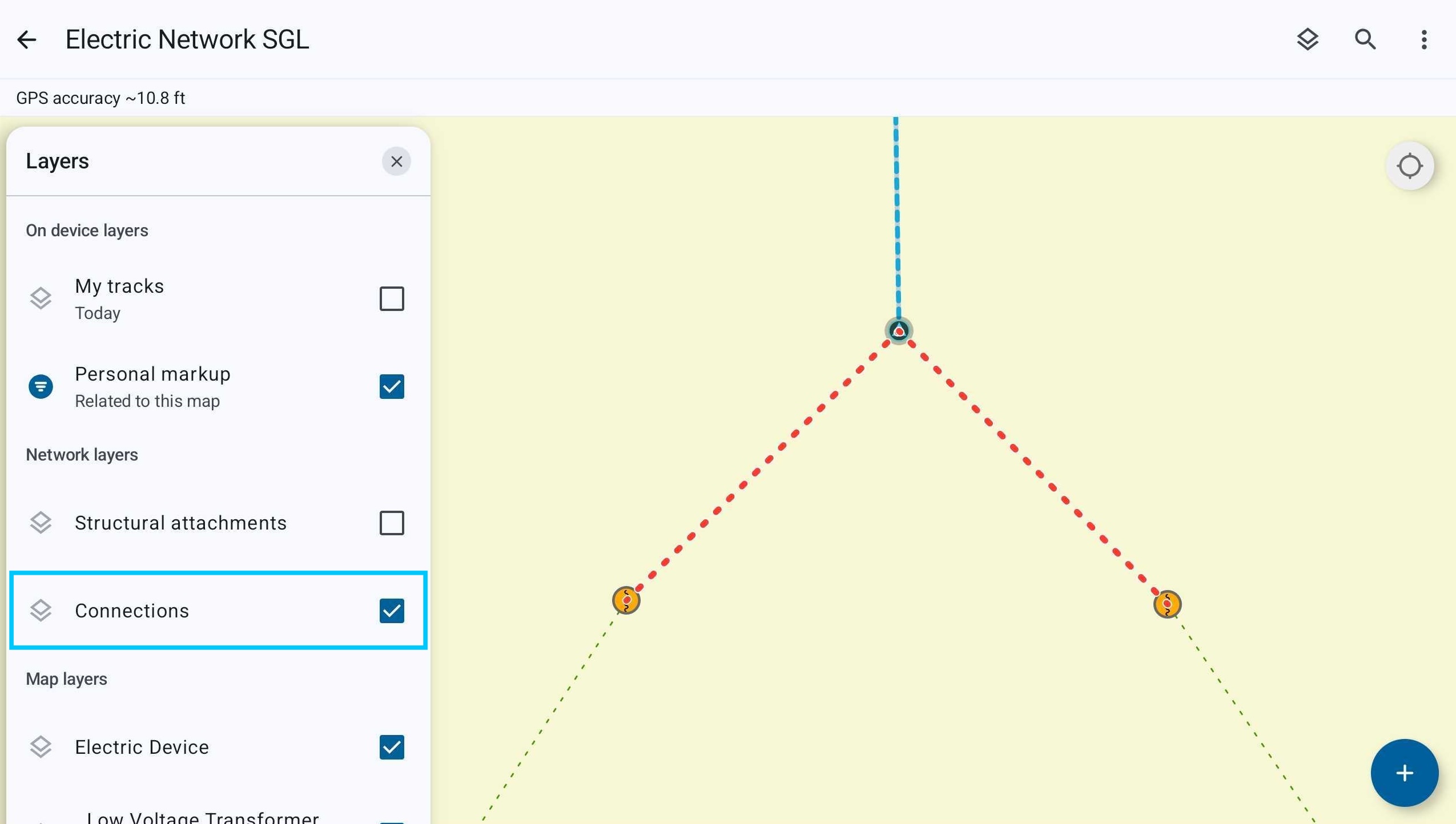

и включите слой сети Соединения.Между соединенными объектами появятся штриховые линии красного цвета. В этом примере трансформатор и обмотки трансформатора показаны как соединенные.
Чтобы узнать о настройке связности в инженерной сети см. Связи связности в ArcGIS Pro.
Просмотр прикреплений к структуре
Прикрепления к структуре моделируют связи между объектами в специализированной сети и объектами в структурной сети. Например, опора содержит четыре линии электропередач, каждая из которых - это свой слой объектов. Прикрепления к структуре в Field Maps могут отображать связи между каждым из этих слоев объектов, соединенных к одной опорой. Это позволяет мобильным сотрудникам работать с каждым объектом отдельно, понимая способ их соединения. Для просмотра прикреплений к структуре в Field Maps выполните следующие шаги:
- Откройте карту, содержащую инженерную сеть.
- Коснитесь Слои и включите слой сети Прикрепления к структуре.

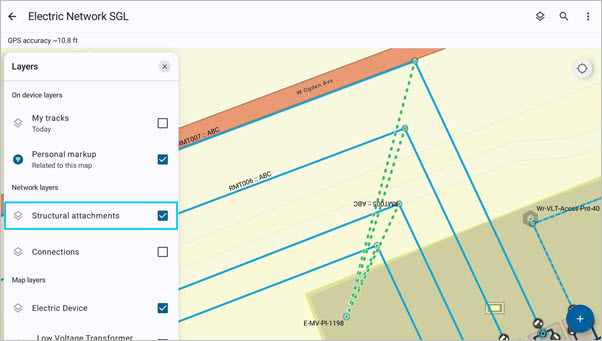

Между присоединенными к одному элементу объектами появятся штриховые линии зеленого цвета. В данном примере показано, что четыре линии соединены с одной опорой.
Чтобы узнать, как настраивать прикрепления к структуре в инженерной сети см. Прикрепления к структуре в ArcGIS Pro.
Просмотр содержания
Содержание моделирует связи между объектами и контейнерами, в которых они находятся (например, подстанции и трансформаторы). В контейнере может быть множество объектов, часть из них может не отображаться на карте из-за настроек видимости слоев. С помощью содержания в Field Maps, можно автоматически отображать и выбирать все объекты в контейнере, это гарантирует, что учитываются все объекты. Для просмотра содержания в Field Maps, выполните следующие шаги:
- Откройте карту, содержащую инженерную сеть.
- Коснитесь объекта-контейнера в сети, чтобы выбрать его.

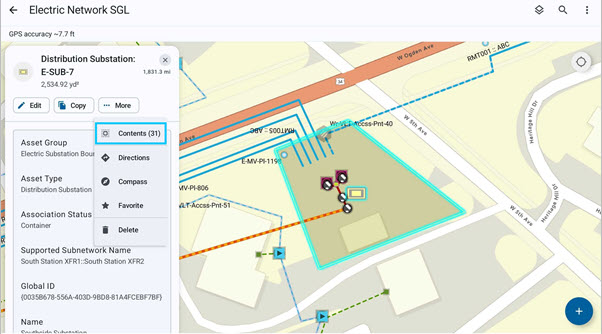

В данном примере выбрана подстанция в электрической сети.
- На панели или в верхнем меню, коснитесь Содержание.
Все объекты внутри контейнера будут выделены и показаны на панели.
Примечание:
Если вы выберите отдельный объект, вы сможете определить контейнер, с которым он связан. После выбора объекта, коснитесь Контейнер контейнера, связанный контейнер будет выделен.
Чтобы узнать, как настроить содержание в инженерной сети см. Связи содержания в ArcGIS Pro.
Трассировка сети
Именованные конфигурации трассировки позволяют возвращать результаты, основанные на пространственной компоновке и представлении оборудования в инженерной сети - отображая направление потока ресурсов из определенной точки в зависимости от определенных критериев. Именованные трассировки настраиваются в ArcGIS Pro и должны быть выполнены в Field Maps. Например, если отключена линия электропередачи, вы можете выполнить трассировку по течению, чтобы отобразить все затронутые дома.
В Field Maps поддерживаются следующие типы трассировки: вверх по течению, вниз по течению, изоляция, подсеть, подключенная и петли.
Field Maps поддерживает трассировку от терминалов, точек и линий сети и поддерживает результаты типа выборка и агрегированная геометрия. Вы также можете настроить функции, чтобы получить вычисления для каждого типа результата.
Для советов по настройке трассировки инженерной сети для использования в Field Maps смотрите раздел Оптимизация трассировки инженерной сети для работы в ArcGIS Field Maps.
Лицензия:
Если вы используете ArcGIS Enterprise 11.1 или более ранней версии, для выполнения трассировок у мобильных работников должно быть расширение типа пользователя ArcGIS Utility Network.
Примечание:
Именованные конфигурации трассировки поддерживаются в ArcGIS Enterprise 10.9 и более новых версиях.
Примечание:
Результаты трассировки выборки ограничены 1000 элементами инженерной сети. Это значение может быть увеличено с помощью параметра MDM maxTraceResults. Более подробно об использовании параметров MDM в Field Maps см. в разделе Управление мобильным устройством.
Для трассировки сети в Field Maps, выполните следующие шаги:
- Откройте карту, содержащую инженерную сеть.
- Коснитесь терминала, точки или линии в сети.

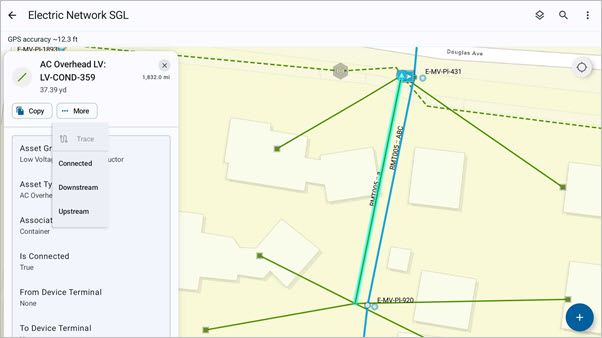

Именованные трассировки, настроенные в инженерной сети, доступны в инструменте Трассировка на панели и в меню Скрытые для панели. В этом примере для выбранных линий электропередачи доступны три действия трассировки - соединенных объектов, вниз по течению и вверх по течению
- Коснитесь действия трассировки, чтобы начать ее.
В этом примере выбрано действие Вниз по течению. После выбора точки на линии для начала трассировки, Field Maps возвращает и выделяет список оборудования, которое получает электричество по этой линии.
Примечание:
В этом примере, как результат возвращается выборка объектов, вы также можете настроить именованную трассировку для возврата агрегированной геометрии. Дополнительные сведения см. в разделе Типы результатов в ArcGIS Pro.
Кроме того, вы можете настроить функцию результатов для возврата вычислений вместе с трассировкой. Например, можно настроить функцию, которая возвращает число отключенных домов или общее напряжение в трассировке по течению. Чтобы узнать больше о настройке функции результатов см. раздел Настройка функций в ArcGIS Pro.
Чтобы узнать о других типах трассировки, которые доступны в Field Maps, см. список поддерживаемых типов трассировки выше.
Примечание:
Проверка топологии сети будет проводиться в Field Maps в рамках трассировки, если в сети имеются измененные области, что гарантирует точность и согласованность результатов. Эта проверка будет проводиться только для пользователей с расширением типа пользователя Advanced Editor.
Редактирование сети
Лицензия:
Если вы используете ArcGIS Enterprise 11.2 или более поздней версии, для редактирования сетевых объектов требуется расширение типа пользователя ArcGIS Advanced Editing.
Мобильные пользователи могут редактировать инженерную сеть в Field Maps, чтобы отразить последние обновления объектов в сети. Можно редактировать как геометрию, так и атрибуты объектов инженерной сети.
Инженерные сети можно редактировать как с подключением к Интернету, так и без него. При работе с инженерными сетями в автономном режиме убедитесь, что вы продумали, как работать с автономными картами и данными сервис-ориентированных версий.
Примечание:
В Field Maps не поддерживаются следующие типы редактирования:
- Редактирование связей инженерных сетей.
- Замыкание на основе правил связности инженерных сетей.
- Инструменты редактирования инженерных сетей.
Чтобы убедиться, что в сервис-ориентированной версии по умолчанию не вносятся изменения, установите для этой версии уровень доступа на защищенный.
Внимание:
Некоторые типы редактирования (перечисленные ниже) создают измененную область в сети, что может привести к некорректным результатам трассировки или сбою, если сеть осталась не проверенной.
Примечание:
Проверка топологии сети будет проводиться в Field Maps в рамках трассировки, если в сети имеются измененные области, что гарантирует точность и согласованность результатов. Эта проверка будет проводиться только для пользователей с расширением типа пользователя Advanced Editor.
Следующие типы редактирования не приведут к созданию измененной области в сети:
- Создание новых объектов в слое, включенном в инженерную сеть.
- Редактирование геометрии объекта, включенного в инженерную сеть.
- Редактирование сетевых атрибутов объекта, включенного в инженерную сеть.
- Удаление объекта, включенного в инженерную сеть.
Следующие типы редактирования не приведут к созданию измененной области в сети:
- Редактирование несетевых атрибутов объекта, включенного в инженерную сеть.
- Редактирование слоя, который не включен в инженерную сеть, но связан с таким слоем.
- Редактирование слоя, который не включен в инженерную сеть, но включен в карту, содержащую инженерную сеть.
Подробнее о том, как редактировать объекты в мобильном приложении Field Maps, см. в разделе Обновление существующего актива (правка).
