Работа с инженерными сетями

Компонент ArcGIS Инженерная сеть предназначен для управления коммунальными и телекоммуникационными сетями. Он предоставляет самую современнную среду и инструменты для моделирования инженерных сетей, таких как электрические, газовые сети, сети водоснабжения и водостоков, а также сети телекоммуникаций. Вы сможете моделировать все элементы вашей инженерной системы: провода, трубы, клапаны, контуры, устройства, настраивать реальное поведение сетевых объектов.

После подготовки инженерной сети в ArcGIS Pro можно развернуть мобильное приложение Field Maps, в котором мобильные сотрудники могут видеть связи в сети и выполнять трассировку. Field Maps поддерживает следующие инженерные сети: электрические, сети газораспределения и водоснабжения, ливневая канализации и водостоки.

Внимание:

Редактирование инженерной сети в настоящий момент в Field Maps не поддерживается.

Просмотр и редактирование карт, содержащих инженерные сети, в Map Viewer не поддерживается.

Примечание:

Просмотр связей поддерживается в ArcGIS Enterprise 10.8 и более новых версиях. Именованные конфигурации трассировки поддерживаются в ArcGIS Enterprise 10.9 и более новых версиях. Инженерные сети в настоящее время не поддерживаются в ArcGIS Online.

Инженерные сети в Field Maps поддерживаются для онлайн рабочих процессов в режиме только для чтения. Автономные рабочие процессы и рабочие процессы редактирования в настоящее время не поддерживаются.

Подготовка инженерной сети

Инженерные сети создаются и настраиваются в ArcGIS Pro. Перед развертыванием инженерной сети в Field Maps, ознакомьтесь с началом работы с инженерными сетями и обратите внимание на следующее:

  • Требования — просмотрите требования и предварительные условия для настройки инженерных сетей в ArcGIS Pro.
  • Фильтры отображения - дополнительно настройте фильтры отображения для управления объектами, отображаемыми на карте.
  • Составные слои подтипов - дополнительно настройте составные слои подтипов для присвоения символов и отображения отдельных подтипов на карте.
  • Именованные конфигурации трассировки - дополнительно настройте именованные конфигурации трассировки, чтобы мобильные сотрудники могли использовать трассировку сети.

После настройки инженерной сети, опубликуйте и распространите ее среди мобильных сотрудников, чтобы они могли получать к ней доступ в мобильном приложении Field Maps.

Начало работы с инженерными сетями

Чтобы создать инженерную сеть для работы в Field Maps, необходимо использовать ArcGIS Pro. Для начала работы см. следующие разделы:

После создания инженерной сети, можно дополнительно настроить фильтры отображения, составные слои подтипов и именованные конфигурации трассировки, перед ее развертыванием в Field Maps.

Настройка фильтров отображения

Примечание:

Для настройки фильтров отображения для использования в Field Maps, необходимо использовать ArcGIS Pro 2.9 или более новые версии.

Фильтры отображения позволяют управлять объектами, отображаемыми в связях содержания внутри инженерной сети. Связи содержания часто включают набор плотно расположенных объектов, не все они могут быть необходимы для отображения на карте. Добавив фильтры отображения, можно гарантировать, что мобильные сотрудники при работе с инженерной сетью в Field Maps будут видеть только необходимые им объекты. Чтобы узнать, как настроить фильтры отображения в инженерной сети с помощью ArcGIS Pro, см. раздел Отображение объектов содержания.

Настройка составных слоев подтипов

Составные слои подтипов позволяют просматривать подтипы в векторном слое как отдельные слои на карте. Например, если слой электрооборудования содержит 50 подтипов, каждый подтип можно использовать, и присваивать ему символы, как отдельный слой. Это позволяет мобильным пользователям гибко включать и выключать отдельные подслои, а также упрощает определение подтипов при работе с картой в Field Maps. Чтобы узнать, как настраивать составные слои подтипов в ArcGIS Pro см. раздел Составные слои подтипов.

Настройка именованных конфигураций трассировки

Именованные конфигурации трассировки позволяют возвращать результаты, основанные на пространственной компоновке и представлении оборудования в инженерной сети - отображая направление потока ресурсов из определенной точки в зависимости от определенных критериев. Например, если отключена линия электропередачи, вы можете выполнить трассировку против потока в Field Maps, чтобы отобразить все затронутые дома. Именованные трассировки настраиваются в ArcGIS Pro и должны быть опубликованы на веб-карте, чтобы работать в Field Maps. Чтобы узнать, как настроить именованные конфигурации трассировки в ArcGIS Pro, которые можно использовать в Field Maps, см. раздел Именованные конфигурации трассировки.

В Field Maps поддерживаются следующие типы трассировки: вверх по течению, вниз по течению, изоляция, подсеть, контроллеры подсети, подключенное и петли. Чтобы узнать, как выполнять трассировку в мобильном приложении Field Maps, см. раздел Трассировка сетей.

Лицензия:

Чтобы мобильные сотрудники выполняли трассировку в Field Maps, им необходимо иметь ArcGIS Utility Network расширение типа пользователя.

Примечание:

Именованные конфигурации трассировки поддерживаются в ArcGIS Enterprise 10.9 и более новых версиях, а также в ArcGIS Pro 2.7 и более новых версиях.

Публикация и распространение инженерной сети

После настройки инженерной сети, опубликуйте и распространите ее как веб-карту из ArcGIS Pro в своей организации ArcGIS, чтобы мобильные пользователи могли использовать ее в Field Maps.

Просмотр связей

Мобильные пользователи могут использовать Field Maps для просмотра связей в инженерной сети, включая связность, прикрепление к структуре и содержание.

Примечание:

Чтобы узнать, как создавать и управлять связями в ArcGIS Pro, см. Связи. Настройка связности, прикреплений к структуре и содержания поддерживается в ArcGIS Pro 2.6 и более новых версиях.

Просмотр связности

Связность моделирует связи между объектами в инженерной сети. Просмотр связности удобен при работе в областях, где соединения между объектами не очевидны, например, в электроподстанциях. Для просмотра связности в Field Maps, выполните следующие шаги:

  1. Откройте карту, содержащую инженерную сеть.
  2. Коснитесь СлоиСлои и включите слой сети Соединения.

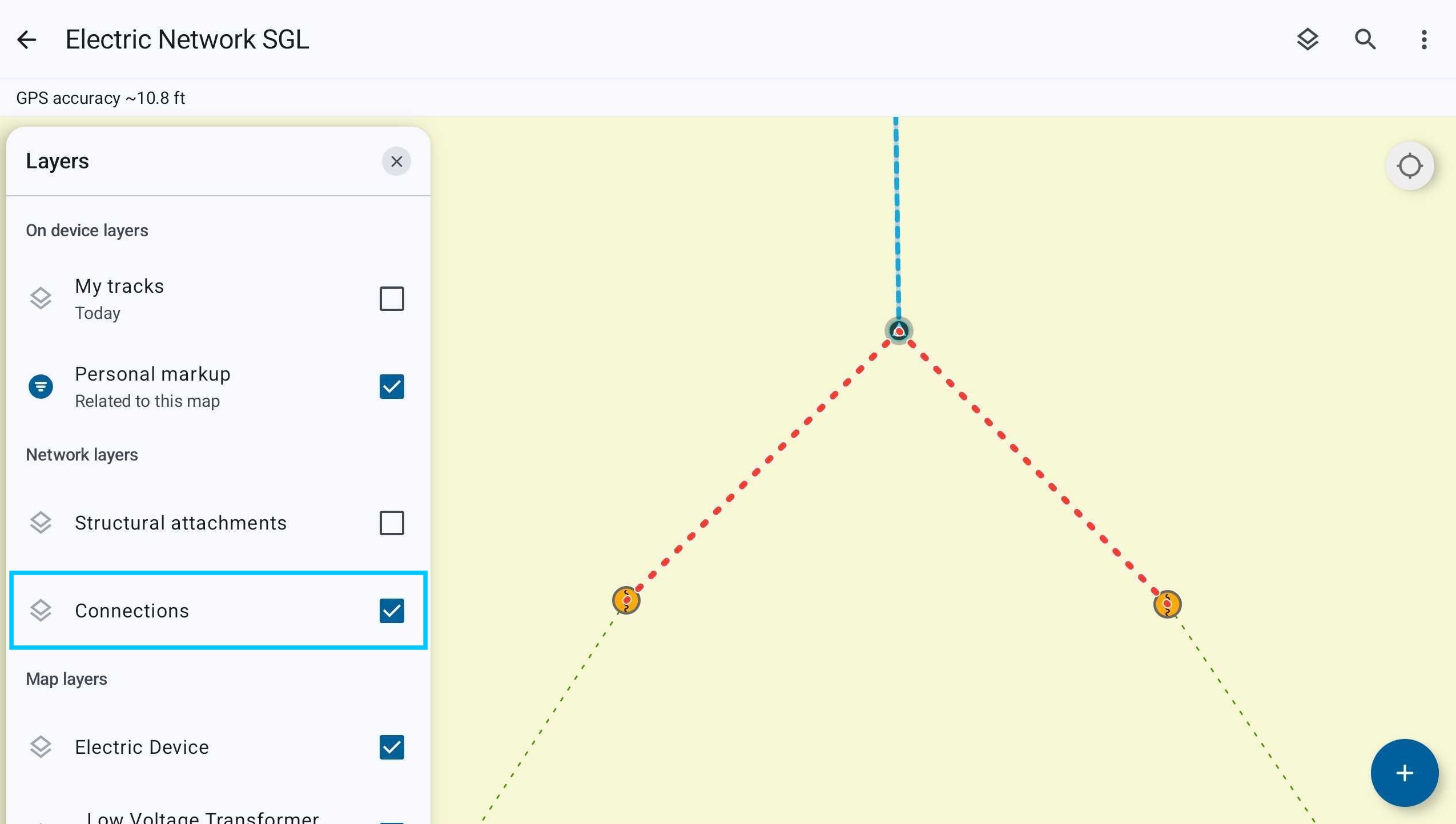

    Между соединенными объектами появятся штриховые линии красного цвета. В этом примере предохранитель, трансформатор и коннектор показаны как связанные.

    Связность

Чтобы узнать о настройке связности в инженерной сети см. Связи связности в ArcGIS Pro.

Просмотр прикреплений к структуре

Прикрепления к структуре моделируют связи между объектами в специализированной сети и объектами в структурной сети. Например, опора содержит четыре линии электропередач, каждая из которых - собственный слой. Прикрепления к структуре в Field Maps могут отображать связи между каждым из этих слоев объектов, соединенных к одной опорой. Это позволяет мобильным сотрудникам работать с каждым объектом отдельно, понимая способ их соединения. Для просмотра прикреплений к структуре в Field Maps выполните следующие шаги:

  1. Откройте карту, содержащую инженерную сеть.
  2. Коснитесь СлоиСлои и включите слой сети Прикрепления к структуре.

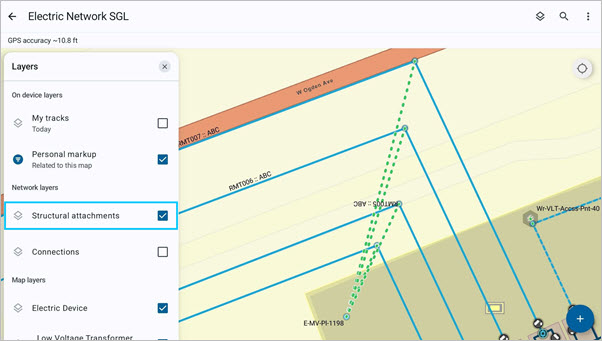

    Между присоединенными к одному элементу объектами появятся штриховые линии зеленого цвета. В данном примере показано, что четыре линии соединены с одной опорой.

    Прикрепления к структуре

Чтобы узнать, как настраивать прикрепления к структуре в инженерной сети см. Прикрепления к структуре в ArcGIS Pro.

Просмотр содержания

Содержание моделирует связи между объектами и контейнерами, в которых они находятся (например, подстанции и трансформаторы). В контейнере может быть множество объектов, часть из них может не отображаться на карте из-за настроек видимости слоев. С помощью содержания в Field Maps, можно автоматически отображать и выбирать все объекты в контейнере, это гарантирует, что учитываются все объекты. Для просмотра содержания в Field Maps, выполните следующие шаги:

  1. Откройте карту, содержащую инженерную сеть.
  2. Коснитесь объекта-контейнера в сети, чтобы выбрать его.

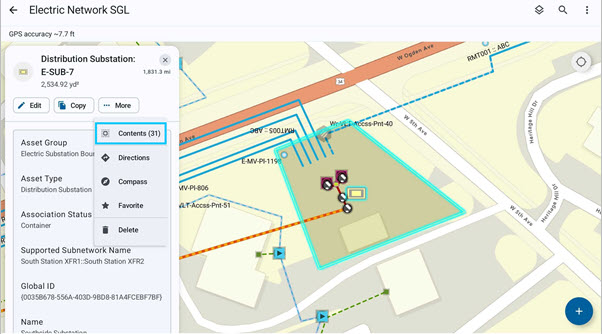

    В данном примере выбрана подстанция в электрической сети.

    Содержание

  3. Потяните панель вверх или коснитесь верхнего меню, затем коснитесь Просмотр содержания.

    Все объекты внутри контейнера будут выделены и показаны на панели.

    Примечание:

    Если вы выберите отдельный объект, вы сможете определить контейнер, с которым он связан. После выбора объекта, коснитесь Просмотр контейнера, связанный контейнер будет выделен.

Чтобы узнать, как настроить содержание в инженерной сети см. Связи содержания в ArcGIS Pro.

Трассировка сети

Именованные конфигурации трассировки позволяют возвращать результаты, основанные на пространственной компоновке и представлении оборудования в инженерной сети - отображая направление потока ресурсов из определенной точки в зависимости от определенных критериев. Именованные трассировки настраиваются в ArcGIS Pro и должны быть выполнены в Field Maps. Например, если отключена линия электропередачи, вы можете выполнить трассировку против потока, чтобы отобразить все затронутые дома.

В Field Maps поддерживаются следующие типы трассировки: вверх по течению, вниз по течению, изоляция, подсеть, контроллеры подсети, подключенное и петли.

Field Maps поддерживает трассировку от терминалов, точек и линий сети и поддерживает результаты типа выборка и агрегированная геометрия. Вы также можете настроить функции, чтобы получить вычисления для каждого типа результата.

Лицензия:

Чтобы мобильные сотрудники выполняли трассировку в Field Maps, им необходимо иметь ArcGIS Utility Network расширение типа пользователя.

Примечание:

Именованные конфигурации трассировки поддерживаются в ArcGIS Enterprise 10.9 и более новых версиях.

Для трассировки сети в Field Maps, выполните следующие шаги:

  1. Откройте карту, содержащую инженерную сеть.
  2. Коснитесь терминала, точки или линии в сети.

    Именованные трассировки, настроенные в инженерной сети, отображаются на панели и в меню панели как действия. В этом примере для выбранных линий электропередачи доступны три действия трассировки - соединенных объектов, вниз по течению и вверх по течению.

    Действия трассировки

  3. Коснитесь действия трассировки, чтобы начать ее.

    В этом примере выбрано действие Вниз по течению. После выбора точки на линии для начала трассировки, Field Maps возвращает и выделяет список оборудования, которое получает электричество по этой линии.

    Примечание:

    В этом примере, как результат возвращается выборка объектов, вы также можете настроить именованную трассировку для возврата агрегированной геометрии. Дополнительные сведения см. в разделе Типы результатов в ArcGIS Pro.

    Результаты трассировки

    Кроме того, вы можете настроить функцию результатов для возврата вычислений вместе с трассировкой. Например, можно настроить функцию, которая возвращает число отключенных домов или общее напряжение в трассировке против потока. Чтобы узнать больше о настройке функции результатов см. раздел Настройка функций ArcGIS Pro.

Чтобы узнать о других типах трассировки, которые доступны в Field Maps, см. список поддерживаемых типов трассировки выше.
