채우기 심볼

단순 채우기 심볼은 폴리곤에 적용된 기본 스타일을 정의합니다. 각 채우기 심볼 개체는 다음과 같이 정의됩니다.

"defaultFillSymbols": [{
	"color": [17, 140, 17, 179],
	"type":  "esriSFS",
	"style": "esriSFSSolid",
	"outline": {
		"type": "esriSLS",
		"style": "esriSLSSolid",
		"color": [17, 140, 17, 179],
		"width": 1.25
		}
			},
...
],

• 색상 - 순서대로 라인에 대한 빨간색, 녹색, 파란색, 알파값을 정의하는 4개의 요소 배열를 지정합니다. 0~255의 값 범위.
• 유형 - 심볼 유형을 지정합니다. 단순 채우기 심볼의 유형 등록정보는 esriSFS입니다.
• 스타일 - 채우기에 적용되는 스타일을 지정합니다. 기본 채우기 스타일은 esriSFSSolid입니다. 가능한 채우기 패턴에는 다음이 포함됩니다.
  • esriSFSSolid
  • esriSFSCross
  • esriSFSDiagonalCross
  • esriSFSBackwardDiagonal
  • esriSFSForwardDiagonal
  • esriSFSHorizontal
  • esriSFSVertical
  • esriSFSNull(보이지 않음)
• 윤곽선 - 폴리곤 윤곽선의 등록정보를 지정합니다. 자세한 내용은 라인 심볼을 참고하세요.

다음 이미지는 기본 채우기 심볼

라인 심볼

단순 라인 심볼은 폴리라인 또는 폴리곤 윤곽선에 적용되는 기본 스타일을 지정합니다. 각 라인 심볼 개체는 다음과 같이 정의됩니다.

],
  "defaultLineSymbols": [{
  	"color": [255, 11, 11, 255],
  	"width": 0.4,
  	"type": "esriSLS",
  	"style": "esriSLSSolid"
  },
  ...
]

• 색상 - 순서대로 라인에 대한 빨간색, 녹색, 파란색, 알파값을 정의하는 4개의 요소 배열를 지정합니다. 0~255의 값 범위.
• 폭 - 라인의 폭을 포인트로 지정합니다.
• 유형 - 심볼 유형을 지정합니다. 단순 라인 심볼의 유형 등록정보는 esriSLS입니다.
• 스타일 - 라인에 적용되는 스타일을 지정합니다. 기본 라인 스타일은 esriSLSSolid입니다. 가능한 라인 패턴에는 다음이 포함됩니다.
  • esriSLSSolid
  • esriSLSDash
  • esriSLSDashDot
  • esriSLSDashDotDot
  • esriSLSDot
  • esriSLSNull(보이지 않음)

다음 이미지는 기본 라인 심볼

표식 심볼

표식 심볼은 포인트 피처의 스타일을 지정하는 데 사용됩니다. 기본 표식 설정은 포인트 데이터가 맵에 추가될 때 피처를 나타내는 데 자동으로 사용되는 심볼을 정의합니다.

기본 설정에 따라 Esri Maps for IBM Cognos는 단순 표식 심볼 모양을 사용하여 맵에 추가되는 포인트 데이터를 심볼화합니다.

기본 심볼 정의 파일의 defaultMarkerSymbols 섹션(symbols.json.txt)은 맵에서 포인트를 심볼화할 때 기본 설정으로 사용해야 하는 심볼을 지정합니다. 이 섹션을 수정하여 Esri Maps for IBM Cognos에 포함된 다른 심볼을 지정할 수 있습니다. 각 표식 심볼 개체는 다음과 같이 정의됩니다.

],
"defaultMarkerSymbols":[{
	"angle": 0,
	"xoffset": 0,
	"yoffset": 0,
	"type": "esriSMS",
	"style": "esriSMSCircle",
	"color": [255, 11, 11, 128],
	"size": 7.25,
	"outline": 	{
		"color":[255,11, 11, 255],
		"width": 1,
		"type": "esriSLS",
		"style": "esriSLSSolid"
			}
				},
	...
]

• 유형 - 심볼 유형을 지정합니다. 단순 표식 심볼의 유형 등록정보는 esriSMS입니다. 그림 표식 심볼의 경우 유형은 esriPMS입니다.
• 스타일 - 심볼에 적용되는 스타일을 지정합니다. 기본 심볼 스타일은 esriSMSCircle입니다. 가능한 심볼 스타일에는 다음이 포함됩니다.
  • esriSMSCircle
  • esriSMSCross
  • esriSMSDiamond
  • esriSMSSquare
  • esriSMSX
• 색상 - 순서대로 라인에 대한 빨간색, 녹색, 파란색, 알파값을 정의하는 4개의 요소 배열를 지정합니다. 0~255의 값 범위.
• 크기 - 심볼의 크기를 포인트로 지정합니다.

선택 등록정보에는 다음이 포함됩니다.

• 각도 - 표식 심볼이 회전되는 도수의 숫자를 지정합니다(0~360). 회전은 동쪽이 0° 축인 위치에서 반시계 방향으로 동쪽에서 일어납니다.
• xoffset - 실제 포인트 위치에서 표식 심볼의 수평 오프셋을 지정합니다. 오른쪽에 양수값 오프셋, 왼쪽에 음수값 오프셋.
• yoffset - 실제 포인트 위치에서 표식 심볼의 수직 오프셋을 지정합니다. 위로 양수값 오프셋, 아래로 음수값 오프셋.
• 윤곽선 - 심볼 윤곽선의 등록정보를 지정합니다. 자세한 내용은 라인 심볼을 참고하세요.

표식 심볼 개체의 순서는 새 포인트 데이터가 추가될 때 맵에서 피처를 렌더링하는 데 사용되는 순서에 해당하는 파일에 정의됩니다. 예를 들어 기본 설정에 따라 빨간색 원 모양(esriSMSCircle)은 첫 번째 포인트 레이어에 사용되며, 파란색 원 모양은 두 번째 레이어에 사용됩니다.

히트 맵 색상 램프

히트 맵의 색상 램프는 히트 맵을 나타내는 심볼 그룹에 적용할 색상 범위를 지정합니다. 각 색상 램프는 색상 집합이 빨간색, 녹색, 파란색, 알파값으로 정의된 대로 지정됩니다.

예를 들어 다음 JSON 개체는 아래에 보이는 색상 램프를 구성하는 색상을 지정합니다.

],
	"heatMapColorRamps": [
	[
		[0, 0, 255, 0],
		[0, 0, 255, 0.6],
		[0, 255, 255, 0.6],
		[0, 255, 0, 0.6],
		[255, 255, 0, 0.6],
		[255, 0, 0, 0.6]
	],
	[
		[133, 193, 200, 1],
		[144, 161, 190, 1],
		[156, 129, 132, 1],
		[167, 97, 170, 1],
		[175, 73, 128, 1],
		[184, 48, 85, 1],
		[192, 24, 42, 1],
		[200, 0, 0, 1],
		[211, 51, 0, 1],
		[222, 102, 0, 1],
		[233, 153, 0, 1],
		[244, 204, 0, 1],
		[255, 255, 0, 1]
	]
]

클래스 구분점 색상 램프

클래스 구분점의 색상 램프는 클래스로 그룹화된 피처에 적용되는 색상 범위를 지정합니다. 색상 램프를 구성하는 시작, 끝, 중간 색상은 각 색상의 빨간색, 녹색, 파란색 값을 정의하는 개체로 정의됩니다(색상은 HEX 값 또는 명명된 색상 값을 사용하여 설명할 수도 있음).

예를 들어 다음 JSON 개체는 아래에 보이는 색상 램프를 구성하는 색상을 지정합니다.

],
  "classBreaksColorRamps": [
	{ "0.0": [124, 4, 4], "1.0": [247, 198, 198] },
    { "0.0": [2, 32, 227], "0.5": [0, 242, 242], "1.0": [32, 204, 16] },
    { "0.0": "#feeedf", "0.25": "#fdbe86", "0.5": "#fd8c3d", "0.75": "#e65507", "1.0": "#a63700" }
]

고유 값 색상 램프

고유 값 색상 램프는 고유 값에 따라 그룹화된 피처에 적용되는 색상 범위를 지정합니다. 색상 램프를 구성하는 시작, 끝, 중간 색상은 각 색상의 빨간색, 녹색, 파란색 값을 정의하는 개체로 정의됩니다(색상은 HEX 값 또는 명명된 색상 값을 사용하여 설명할 수도 있음).

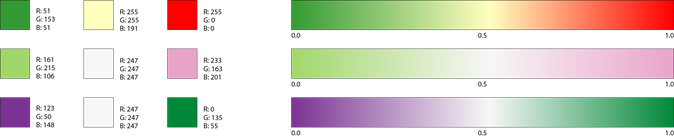

예를 들어 다음 JSON 개체는 아래에 보이는 색상 램프를 구성하는 색상을 지정합니다.

],
  "uniqueValueColorRamps": [
	{ "0.0": [51, 153, 51], "0.5": [255, 255, 191], "1.0": [255, 0, 0] },
    { "0.0": [161, 215, 106], "0.5": [247, 247, 247], "1.0": [233, 163, 201] },
    { "0.0": [123, 50, 148], "0.5": [247, 247, 247], "1.0": [0, 136, 55] }
]
