[形状変更] ツールは、ジオメトリを追加または削除して、マルチポイント、ライン、ポリゴン フィーチャの形状を変更する際に使用します。 フィーチャの属性は維持されます。
フィーチャの形状変更
フィーチャの形状を変更するには、次の手順に従います。
- フィーチャを選択するには、次の手順を実行します。
- 編集ツールバーの [形状変更]
をクリックします。編集ツールバーに、フィーチャの形状を変更するためのツールが表示されます。
- [形状変更] メニュー を展開し [形状変更] を選択し、必要に応じて [追加]
または [切り抜き]
を選択して形状変更の方法を変更します。 - 編集ツールバーの描画ツールを選択します。 描画ツールには、[ライン]
(デフォルト)、[直角]
、[フリーハンド]
があります。 - 図形を描画して、フィーチャに対して追加または削除を行います。
図形は、追加または削除するフィーチャと交差している必要があります。 フィーチャから削除するには、フィーチャの外側に図形を描画し始めます。
- フィーチャの形状変更を終了するには、次のいずれかを実行します。
- 最後の頂点がすでに配置されている場合は、編集ツールバーの [完了] ボタン
をクリックして変更を適用します。 フィーチャを作成せずに変更を破棄するには、[キャンセル] ボタン
をクリックします。 - マップをダブルクリックして最後の頂点を追加し、変更を適用します。
フィーチャから図形を削除する場合は、フィーチャと交差している図形の領域が削除されます。 図形をフィーチャに追加する場合は、フィーチャと交差していない図形の領域が追加されます。
- 最後の頂点がすでに配置されている場合は、編集ツールバーの [完了] ボタン
- ステップ 3 ～ 6 を繰り返し、必要に応じてさらにフィーチャを形状変更します。
- 編集ツールバーの [終了]
をクリックします。
形状変更オプション
次の形状変更オプションを利用できます。
形状変更
[形状変更] はラインやポリゴンからジオメトリを追加したり切り抜きしたりします。 [形状変更] オプションは、フィーチャの種類に関係なく、ラインを描画します。 [形状変更] オプションを使用する場合、描画されたラインはフィーチャと交差する必要があります。 つまり、[形状変更] はマルチパート フィーチャの作成には使用できません。

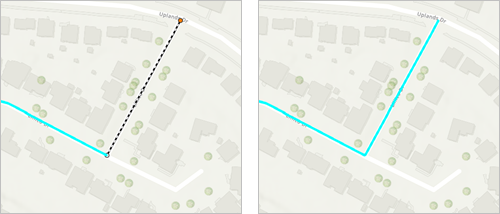

ライン フィーチャの場合、ジオメトリは描画されたラインがライン フィーチャと交差した後に追加されます。 ラインが 2 回目にライン フィーチャと交差した場合、2 つの交差点の間のセグメントは削除されます。
ポリゴン フィーチャの場合、ジオメトリは、描画されたラインがポリゴンの内側から始まり、2 つのエッジを通過してポリゴンの内側に戻るときに追加されます。 描画されたラインがポリゴンの外側から始まり、2 つの辺を通過してポリゴンの外側に戻るときにジオメトリが削除されます。 描画されたラインがポリゴンの辺と 3 回以上交差する場合、ジオメトリは追加され削除されます。
追加
[追加] は、マルチポイント、ライン、ポリゴンのフィーチャにジオメトリを追加します。 [追加] オプションは、フィーチャのタイプに応じて、ポイント、ライン、またはポリゴンを描画します。
マルチポイント フィーチャの場合、ジオメトリはそれぞれのポイントに追加されます。
ラインフィーチャの場合、ジオメトリはラインが描画された場所に追加されます。 描画されたラインが既存のフィーチャと交差しない場合、マルチパート フィーチャが作成されます。
ポリゴン フィーチャの場合、ジオメトリはポリゴンが描画された場所に追加されます。 ポリゴンが既存のフィーチャと交差しない場合、マルチパート フィーチャが作成されます。
切り抜き
[切り抜き] は、マルチポイント、ライン、ポリゴン フィーチャからジオメトリを削除します。 [切り抜き] オプションは、フィーチャ タイプに関係なくポリゴンを描画します。
マルチポイント フィーチャの場合、ジオメトリはポイントの周囲にポリゴンを描画すると削除されます。
ライン フィーチャの場合、ライン フィーチャに重複しているポリゴンを描画するとジオメトリが削除されます。
ポリゴン フィーチャの場合、ポリゴン フィーチャに重複しているポリゴンを描画するとジオメトリが削除されます。 切り抜きオプションを使用してポリゴン フィーチャにホールを作成できます。
