ユーティリティ ネットワークの操作

ユーティリティ ネットワークは、ArcGIS でユーティリティ ネットワークおよび通信ネットワークを管理する場合にユーザーが操作する主要コンポーネントで、電気、ガス、水、雨水、排水、通信などのユーティリティ システムをモデル化するための機能の包括的フレームワークを提供します。 これは、ワイヤー、パイプ、バルブ、ゾーン、デバイス、回路など、システムを構成するすべてのコンポーネントをモデル化するように設計されており、モデル化するネットワーク フィーチャ内に実際の動作を構築することができます。

Field Maps モバイル アプリを使用すると、モバイル作業者は、ネットワーク内の関連付け、接続性構造物付属物格納を表示できます。 トレースを実行することもできます。 Field Maps は、電気、ガス、水道、雨、廃水のユーティリティ ネットワークをサポートします。

注意:

現在、Field Maps でのユーティリティ ネットワークの編集は制限された機能です。

注意:

このトピックでは、Field Maps モバイル アプリでユーティリティ ネットワークを操作する方法について説明します。Field Maps で使用するためにユーティリティ ネットワークを準備する方法については、ヘルプ トピック「ユーティリティ ネットワークの準備」をご参照ください。

関連付けの表示は、ArcGIS Enterprise 10.8 以降でサポートされています。 指定トレース構成は、ArcGIS Enterprise 10.9 以降でサポートされています。 ユーティリティ ネットワークは、ArcGIS Online ではサポートされていません。

接続性の表示

接続性は、ユーティリティ ネットワーク内のフィーチャ間の接続をモデル化します。 接続性を表示すると、フィーチャ間の接続が必ずしも表示されるとは限らないエリア (変電所など) で作業するときに便利です。 Field Maps 内の接続性を表示するには、次の手順を実行します。

  1. ユーティリティ ネットワークを含むマップを開きます。
  2. [レイヤー]レイヤー をタップして、[接続] ネットワーク レイヤーをオンにします。

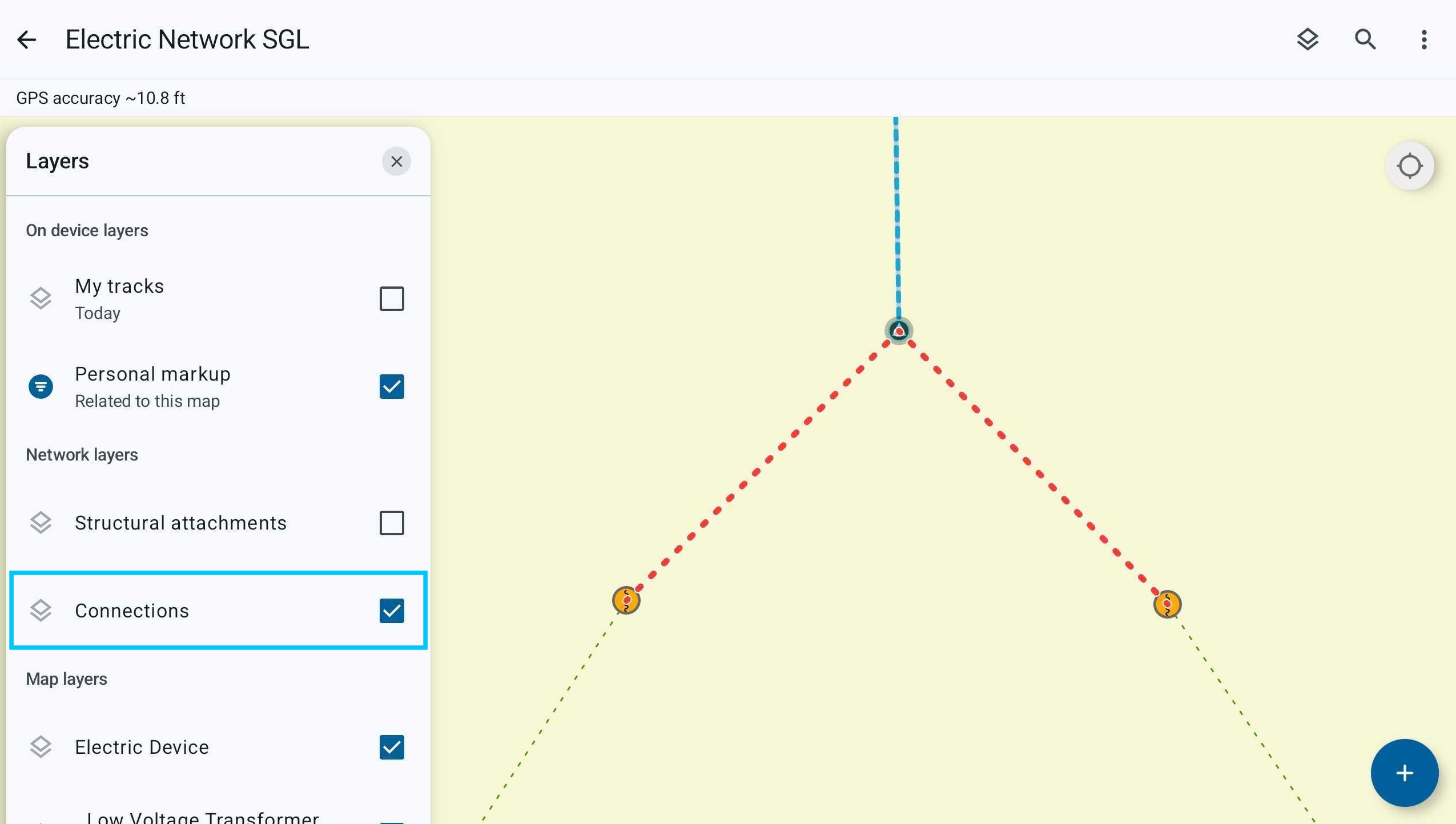

    接続されたフィーチャ間に赤い破線が表示されます。 この例では、接続される回路遮断器、変圧器バンク、ターミネーターが表示されています。

    接続性

ユーティリティ ネットワーク内の接続性を構成する方法については、ArcGIS Pro の「接続性の関連付け」をご参照ください。

構造物付属物の表示

構造物付属物は、ドメイン ネットワーク内のフィーチャおよび構造物ネットワーク内のフィーチャの間の関連付けをモデル化します。 たとえば、電柱には、それぞれ独自のフィーチャ レイヤーである 4 つの電力線が含まれます。 Field Maps 内の構造物付属物は、同じ電柱に接続された各フィーチャ レイヤー間の接続を表示できます。 これにより、モバイル作業者は、どのように相互に接続しているかを理解しながら、各電力線フィーチャを個別に操作することができます。 Field Maps 内の構造物付属物を表示するには、次の手順を実行します。

  1. ユーティリティ ネットワークを含むマップを開きます。
  2. [レイヤー]レイヤー をタップして、[構造物付属物] ネットワーク レイヤーをオンにします。

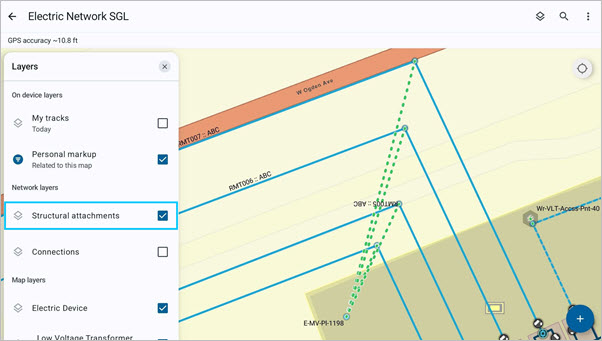

    同じ構造物に接続されたフィーチャ間に緑色の破線が表示されます。 この例では、同じ電流に接続される 4 つの電力線フィーチャが表示されています。

    構造物付属物

ユーティリティ ネットワーク内の構造物付属物を構成する方法については、ArcGIS Pro の「構造物付属物の関連付け」をご参照ください。

格納の表示

格納は、フィーチャとそれを含む格納器 (変電所や変圧器バンクなど) の間の関連付けをモデル化します。 格納器内には多数のフィーチャが存在する可能性がありますが、レイヤーの表示設定により、一部のフィーチャがマップに表示されない場合があります。 Field Maps の格納では、格納されたすべてのフィーチャが必ず考慮されるように、格納器内のすべてのオブジェクトを自動的に表示および選択できます。 Field Maps 内の格納を表示するには、次の手順を実行します。

  1. ユーティリティ ネットワークを含むマップを開きます。
  2. ネットワーク内の格納フィーチャをタップして選択します。

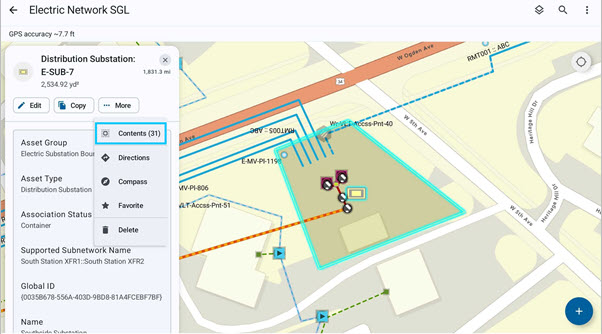

    この例では、電力ネットワーク内の変電所が選択されています。

    格納

  3. パネルを上方向にスワイプするか、オーバーフロー メニューをタップして、[コンテンツの表示] をタップします。

    格納器内のすべてのフィーチャが選択されパネルに表示されます。

    注意:

    個々のフィーチャを選択すると、それが関連付けられた格納器を識別できます。 フィーチャを選択した後、[格納器の表示] をタップすると、関連する格納器が選択されます。

ユーティリティ ネットワーク内の格納を構成する方法については、ArcGIS Pro の「格納の関連付け」をご参照ください。

ネットワークのトレース

指定トレース構成では、ユーティリティ ネットワーク内の設備の空間レイアウトと空間表現に基づいて結果を返し、特定の条件に基づいて特定の場所からリソースが流れる場所を表示できます。 指定トレースは ArcGIS Pro で構成され、Field Maps で実行できます。 たとえば、停電の場合、下流トレースを実行して、近傍内で影響を受けたすべての家屋を表示できます。

Field Maps でサポートされているトレース タイプは、上流下流分離サブネットワーク接続ループです。

Field Maps は、ネットワーク内のターミナル、ポイント、ラインからのトレースをサポートし、選択結果タイプと集約されたジオメトリ結果タイプをサポートします。 また、関数を設定して、各結果タイプを使用する計算を返します。

ライセンス:

ArcGIS Enterprise 11.1 以前を使用している場合、モバイル作業者がトレースを実行するには ArcGIS Utility Network ユーザー タイプ エクステンションが必要です。

注意:

指定トレース構成は、ArcGIS Enterprise 10.9 以降でサポートされています。

現在、ネットワークのトレースは、オフライン ワークフローではサポートされていません。

Field Maps でネットワークをトレースするには、次の手順を実行します。

  1. ユーティリティ ネットワークを含むマップを開きます。
  2. ネットワーク内のターミナル、ポイント、ラインをタップします。

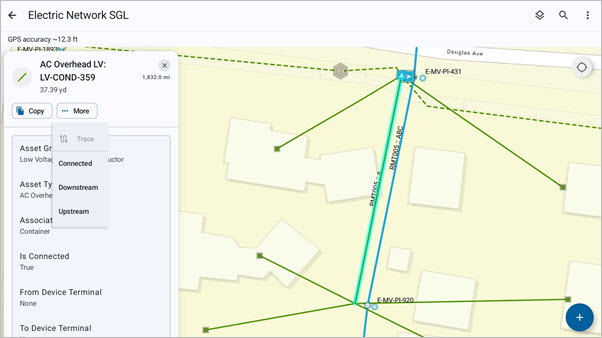

    ユーティリティ ネットワーク用に構成された指定トレースは、パネルとパネルのオーバーフロー メニューにアクションとして表示されます。 この例では、選択した電力線フィーチャで利用可能な 3 つのトレース アクション (接続、下流、上流) があります。

    トレース アクション

  3. トレース アクションをタップしてトレースを開始します。

    この例では、[下流] トレースアクションがタップされています。 ライン上のポイントを選択してトレースを開始すると、Field Maps は電力線から電気を受け取る対象物のリストを返し、選択します。

    注意:

    この例は、フィーチャの選択を結果として返しますが、指定トレースを構成して集約されたジオメトリを返すこともできます。 詳細については、ArcGIS Pro の「結果タイプ」をご参照ください。

    トレース結果

    さらに、関数の結果を構成して、トレースを使用する計算を返すことができます。 たとえば、影響を受けた家屋数または下流トレースに含まれる総電圧を返す関数を構成できます。 関数の結果の構成に関する詳細については、ArcGIS Pro の「関数の設定」をご参照ください。

Field Maps で実行できるその他のトレースのタイプについては、上記のサポートされるトレース タイプのリストをご参照ください。

ネットワークの編集

注意:

現在、Field Maps でのユーティリティ ネットワークの編集は制限された機能です。

ライセンス:

ArcGIS Enterprise 11.2 以降を使用している場合、ネットワーク フィーチャを編集するには ArcGIS Advanced Editing ユーザー タイプ エクステンションが必要です。

モバイル作業者は、ネットワーク内の最新のフィーチャ更新が反映されるように、Field Maps でユーティリティ ネットワークを編集できます。 ユーティリティ ネットワークのジオメトリと属性の両方を編集できます。

インターネット接続の有無に関係なく、ユーティリティ ネットワークを編集できます。 オフラインでユーティリティ ネットワークを操作している場合は、オフライン マップおよびブランチ バージョン対応データの操作方法について必ず検討してください。

注意:

Field Maps では、次の編集のタイプはサポートされていません。

  • サブタイプ グループ レイヤーを編集する。
  • ユーティリティ ネットワークの関連付けを編集する。
  • ユーティリティ ネットワークの接続性ルールに基づいてスナップする。
  • ユーティリティ ネットワーク編集ツール

接続環境で作業している場合は、ブランチ バージョン対応サービスのデフォルトのブランチにのみ接続できます。 デフォルトのブランチ バージョンに対して編集が行われていないことを確認するには、そのバージョンのアクセス レベル[保護] に設定します。

注意:

オフラインで作業している場合、属性ルール情報はオフライン マップ エリアには含まれません。 属性ルールは、データとフィーチャ レイヤーを同期したときにのみ適用されます。 オフラインでの属性ルールの詳細については、「オフライン フィーチャ サービスで使用するデータの準備」をご参照ください。

一部の編集タイプ (下記を参照) はネットワーク内にダーティ エリアを作成します。これにより、正しいトレース解析が得られないか、失敗する可能性があります。

次の編集タイプはネットワーク内にダーティ エリアを作成するため、ArcGIS Pro または ArcGIS Maps SDKs を使用して検証する必要があります。

  • ユーティリティ ネットワークに含まれるレイヤーに新しい層を作成する。
  • ユーティリティ ネットワークに含まれるフィーチャのジオメトリを編集する。
  • ユーティリティ ネットワークに含まれるフィーチャのネットワーク属性を編集する。
  • ユーティリティ ネットワークに含まれるフィーチャを削除する。

次の編集タイプはネットワーク内にダーティ エリアを作成しません。

  • ユーティリティ ネットワークに含まれるフィーチャのネットワーク属性以外の属性を編集する。
  • ユーティリティ ネットワークに含まれていないが、ユーティリティ ネットワークに含まれているレイヤーに関連しているレイヤーを編集する。
  • ユーティリティ ネットワークに含まれていないが、ユーティリティ ネットワークに含まれているレイヤーに関連しているレイヤーを編集する。

Field Maps モバイル アプリでフィーチャを編集する方法については、「既存の対象物の更新 (編集)」をご参照ください。
