Einführung in ArcGIS GeoBIM-Werkzeuge

Auf der Seite Werkzeuge können Sie Autodesk Forma-Dokumentausdehnungen, Dokumentmodelle, Projektaufgaben und Projektgrenzen in Karten und Szenen genau georeferenzieren. Zudem stellt sie eine Analysefunktion bereit, um potenzielle Probleme mit Projektdokumenten zu identifizieren und zu beheben, bevor die Datensynchronisierung in ArcGIS GeoBIM initiiert wird. Darüber hinaus können Sie historische Datensätze zu Werkzeugausführungen überprüfen, um einen eindeutigen Prüfpfad der Datensynchronisierungsaktivitäten im Zeitverlauf zu gewährleisten.

Hinweis:

Lesen Sie vor dem Konfigurieren der Geoverarbeitungswerkzeuge die Sicherheitsanforderungen für ArcGIS GeoBIM.

Registerkarte "Werkzeuge"

Die Registerkarte Werkzeuge wird mit dem Benutzertyp "Creator" oder höher verwendet, um Quellprojektdaten aus Autodesk Forma im jeweiligen ArcGIS GeoBIM-Feature-Service zu erfassen. Sie ermöglicht es Organisationen, den Fortschritt im Laufe der Zeit kontinuierlich zu überwachen und unterstützt die Entscheidungsfindung, wenn sich Pläne und Designs ändern oder Aufgaben anfallen. Führen Sie die Geoverarbeitungswerkzeuge aus, wenn technische Dokumente und Aufgaben zum Autodesk Forma-Projekt hinzugefügt, aktualisiert oder daraus entfernt werden, um sicherzustellen, dass die Teams mit den neuesten Informationen arbeiten.

Die Registerkarte Werkzeuge enthält mehrere konfigurierbare Optionen für folgende Vorgänge:

• Auswahl von Autodesk-Projektordnern
• Hinzufügen von Dokumentausdehnungen
• Hinzufügen von Dokumentmodellen
• Hinzufügen von Projektaufgaben
• Hinzufügen von Projektgrenzen

In der folgenden Tabelle werden die Elemente der Registerkarte Werkzeuge aufgeführt und ihr Verwendungszweck beschrieben:

Element	Beschreibung
	Wählen Sie die Registerkarte Werkzeuge aus, um die Geoverarbeitungswerkzeuge anzuzeigen, zu konfigurieren und auszuwählen, die Sie für die Autodesk Forma-Projektdaten ausführen möchten.
	Wählen Sie die Registerkarte Verlauf aus, um den historischen Datensatz und die Kennwerte aller Werkzeugausführungen anzuzeigen.
	Wählen Sie die Schaltfläche Ordner auswählen aus, um die Autodesk-Projekte und -Ordner anzuzeigen, die im ArcGIS GeoBIM-Projekt enthalten sind. Passen Sie die Ordnerauswahl an, um nur die Daten zu synchronisieren, die für Ihre Projektteams relevant sind.
	Mit dem Werkzeug Dokumentausdehnungen hinzufügen werden 2D-Polygon-Features, die die Ausdehnung von technischen Dokumenten auf der Erde repräsentieren, mit Links zu den Autodesk Forma-Quelldateien erstellt. Konfigurieren Sie dieses Werkzeug, um nur die spezifischen Dateiformate einzuschließen, mit denen Sie arbeiten möchten, fügen Sie den Designdateien Miniaturansichten hinzu, oder legen Sie die WKID des Projekts fest. Hinweis: Das Werkzeug Dokumentausdehnungen hinzufügen kann nicht deaktiviert werden.
	Wählen Sie das Werkzeug Dokumentmodelle hinzufügen aus, um vereinfachte, performante 3D-Modelle aus Revit- und IFC-Dokumenten mit detaillierter Geometrie zu erstellen. Diese Modelle werden dann mit Links zu den Autodesk Forma-Quelldateien in einer Projekt-Webszene auf der Erde platziert.
	Wählen Sie das Werkzeug Projektaufgaben hinzufügen aus, um Aufgaben aus Autodesk Forma basierend auf ihrer Platzierung in verknüpften technischen Dokumenten als Punkt-Features auf einer Karte hinzuzufügen. Hinweis: Die Einstellung Projektadresse verwenden ist standardmäßig aktiviert, um Aufgaben zu verorten, für die kein verknüpftes Dokument vorhanden ist. Diese Aufgaben werden an der in Ihrem BIM-Projekt festgelegten Projektadresse platziert.
	Wählen Sie das Werkzeug Projektgrenzen hinzufügen aus, um basierend auf aggregierten Dokumentausdehnungen 2D-Polygon-Features auf einer Karte zu erstellen. Konfigurieren Sie dieses Werkzeug, um die bevorzugten Ausgabe-Shapes für den BIM-Projekt-Layer auszuwählen.
	Wählen Sie die Schaltfläche Analysieren aus, um einen Bericht zu generieren, der Warnungen und aussagekräftige Informationen zu Ihren BIM-Projektdokumenten enthält, bevor Sie die Datensynchronisierung initiieren.
	Wählen Sie die Schaltfläche Ausführen aus, um die Ausführung der Werkzeuge zu starten, nachdem Sie die Konfiguration der ausgewählten Ordner und Werkzeuge abgeschlossen haben. Nach dem Beginn der Auftragsverarbeitung können Sie die Beendigung der Ausführung mit der Schaltfläche Abbrechen erzwingen. Hinweis: Wenn die Werkzeugausführung abgeschlossen ist, wird eine Erfolgs- oder Fehlermeldung angezeigt. Wechseln Sie zur Registerkarte Verlauf, um weitere Details und Kennwerte der einzelnen Werkzeugausführungen zu analysieren.

Registerkarte "Verlauf"

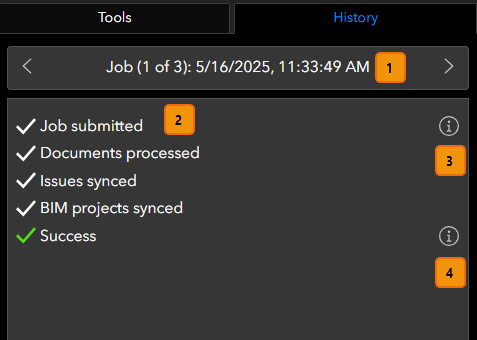

Auf der Registerkarte Verlauf wird die Sequenz der Werkzeugausführungen angezeigt. Auf dieser Registerkarte können Sie den historischen Datensatz und den Status aller gesendeten Aufträge anzeigen.

Element	Beschreibung
	Mit den Pfeilen des Auftrags-Navigators können Sie durch alle gesendeten Werkzeugausführungen navigieren. Jeder Auftrag wird mit einer Sequenznummer sowie Datum und Uhrzeit der Übermittlung im Navigator angezeigt.
	Der Text im Auftragsstatus gibt an, welche Werkzeuge jeweils für die Ausführungen ausgewählt wurden und ob der Auftrag erfolgreich abgeschlossen wurde, fehlgeschlagen ist, abgebrochen wurde oder noch läuft. Hinweis: Wenn der Auftrag fehlgeschlagen ist oder abgebrochen wurde, werden die Häkchensymbole durch Fehlersymbole ersetzt, und die Zeichenfolge "Erfolgreich" wird durch "Auftrag fehlgeschlagen" oder "Auftrag abgebrochen" ersetzt.
	Wählen Sie die Schaltfläche Auftragsparameter anzeigen aus, um die ausgewählten Werkzeuge und ihre Einstellungskonfigurationen anzuzeigen.
	Wählen Sie die Schaltfläche Auftragszusammenfassung anzeigen für erfolgreich abgeschlossene (oder mit Fehlern erfolgreich abgeschlossene) Aufträge aus, um Kennwerte wie Datum und Uhrzeit des Auftragsabschlusses, die verstrichene Zeit der Werkzeugausführung sowie die Gesamtanzahl der erfassten Features für jedes ausgewählte Werkzeug anzuzeigen.

Auftragsfehler

In ArcGIS GeoBIM-Werkzeugen können Fehler auftreten, wenn Sie versuchen, Autodesk Forma-Dokumente zu verarbeiten. Die Ausführung des Workflows Datenanalyse wird empfohlen, um Fehler in Autodesk Forma-Dokumenten zu identifizieren und zu beheben, bevor Sie den Prozess der Datensynchronisierung in GeoBIM initiieren.

Schlägt die Ausführung des Werkzeugs fehl oder wird sie erfolgreich mit Fehlern abgeschlossen, wird unten auf der Registerkarte "Verlauf" die Schaltfläche Fehlerbericht herunterladen angezeigt. Nach Auswahl der Schaltfläche wird der "ArcGIS GeoBIM Fehlerbericht nach der Synchronisierung" in einer neuen Registerkarte angezeigt. In dem Bericht werden Fehlermeldungen für problematische Designdateien, eine URL zum Speicherort der Datei in Autodesk Forma sowie empfohlene Maßnahmen zur Problembehandlung angegeben.
