绘制一个矩形

在 CityEngine 工具栏上，使用矩形形状创建工具 (Shift+S) 绘制矩形。 单击面形状创建工具 (S)，然后在工具选项窗口 中单击矩形形状创建工具 (Shift+S)。 您也可以在主菜单中单击形状 > 矩形形状创建。

单击以开始绘制，然后再次单击以定义第一条边。 将矩形拖动为所需的大小，然后单击。 矩形被约束为垂直于第一条边的线。 可通过将第二条垂直边捕捉到第一条垂直边的长度来绘制正方形。 有关形状创建选项，请参阅下方的工具选项部分。

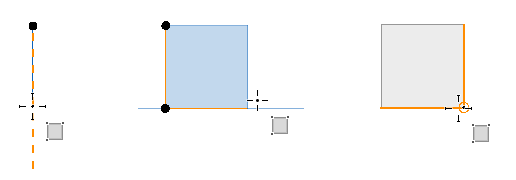

矩形形状创建工具

工具选项

矩形形状创建工具选项 包含以下内容：

矩形形状创建
捕捉	在场景中打开和关闭捕捉选项。 请参阅捕捉。
边长度(m)	当前边的长度，以米为单位。 您可以在绘制之前或绘制过程中输入值以锁定边长度。 按 Enter 键以应用该值。
强制新建形状	强制创建新形状，包括在绘制相交形状时。
强制平面	将矩形强制设置为平面。 按 T 以打开和关闭强制平面模式。 请参阅强制平面。
