绘制一个矩形

CityEngine 提供绘制形状的工具,例如矩形。

创建矩形

要创建矩形,请完成以下步骤:

  1. CityEngine 工具栏上,单击面形状创建工具 面形状创建工具 (或按 S),然后在工具选项窗口 工具选项 中单击矩形形状创建工具 矩形形状创建工具 (或按 Shift+S)。

    您也可以在主菜单中单击形状 > 矩形形状创建

  2. 单击以开始绘制,然后再次单击以定义第一条边。
  3. 将矩形拖动为所需的大小,然后单击。

    矩形被约束为垂直于第一条边的线。 可通过将第二条垂直边捕捉到第一条垂直边的长度来绘制正方形。 有关形状创建选项,请参阅下方的工具选项部分。

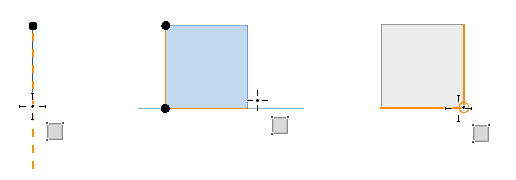

    矩形形状创建工具
    显示矩形形状创建工具。

工具选项

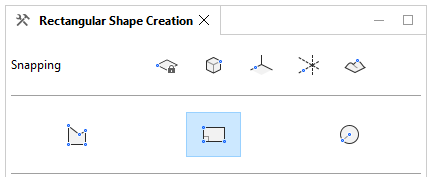

矩形工具选项

矩形形状创建工具选项 工具选项 包含以下内容:

工具选项矩形形状创建
捕捉

在场景中打开和关闭捕捉选项。 请参阅捕捉

边长度(m)

当前边的长度,以米为单位。 您可以在绘制之前或绘制过程中输入值以锁定边长度。 按 Enter 键以应用该值。

强制新建形状

强制创建新形状,包括在绘制相交形状时。

强制平面

将矩形强制设置为平面。 按 T 以打开和关闭强制平面模式。 请参阅强制平面
