绘制一个圆

CityEngine 提供绘制形状(例如圆形)的工具。

创建圆

要创建圆形,请完成以下步骤:

  1. CityEngine 工具栏上,单击面形状创建工具 面形状创建工具 (或按 S),然后在工具选项窗口 工具选项 中单击圆形形状创建工具 圆形形状创建工具 (或按 Shift+C)。

    您也可以在主菜单中单击形状 > 圆形形状创建

  2. 单击一次以设置圆心,移动指针以定义半径,然后再次单击即可完成。

    有关形状创建选项,请参阅下方的工具选项部分。

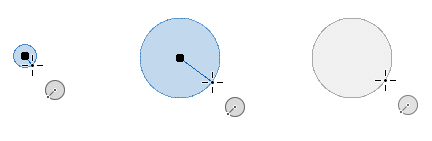

    圆形形状创建工具
    显示圆形形状创建工具。

    与弧模式类似,您可以更改圆形的边数。

    圆形改为具有多条边。
    圆形改为具有多条边。

工具选项

圆形工具选项

圆形形状创建工具 工具选项 包括以下选项:

工具选项 圆形形状创建
捕捉

在场景中打开和关闭捕捉选项。 请参阅捕捉

半径(m)

半径长度,以米为单位。 您可以在绘制之前或绘制过程中输入值以锁定半径长度。 按 Enter 键以应用该值。

线段

圆形具有的线段数。 您可以输入一个值,或是使用滚轮或向上和向下箭头键来更改线段数。

强制新建形状

强制创建新形状,包括在绘制相交形状时。

强制平面

将圆形强制设置为平面。 按 T 以打开和关闭强制平面模式。 请参阅强制平面
