推拉形状

使用推拉工具 “拖拉”工具 拉伸 2D 形状并修改现有 3D 拉伸。 您可以将鼠标悬停在任何形状上以显示用于拉伸边或面的控点。

要拉伸形状,请执行以下操作之一:

  • 单击推拉工具 推拉工具
  • P 键。
  • CityEngine 主菜单中单击形状 > 推拉工具以打开工具。

拉伸面

根据具体形状,会出现不同的箭头。 这使得您能够沿不同的方向创建形状。 将鼠标悬停在方向箭头上方可获得即时反馈。 共有四种方向类型,每种类型都有唯一的颜色和鼠标图标。

全局轴

已拉伸面 - 全局轴

面法线

已拉伸面 - 面法线

投影在地平面上的面法线

已拉伸面 - 投影在地平面上的面法线

相邻面的特殊边方向

相邻面的特殊边方向

强制使用新边

推拉工具选项 工具选项 中启用强制使用新边或按 Ctrl 以在拉伸时强制创建新边。

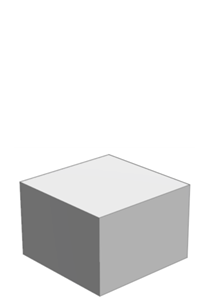

创建新边之前的对象
创建新边之前的对象

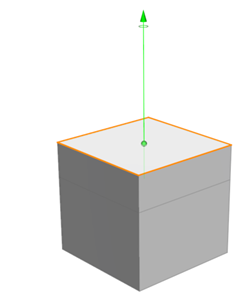

拉伸期间创建的新边
拉伸期间创建的新边

特殊边方向

沿特殊边方向箭头进行拖动时,所有边在拖动过程中均会沿其相邻面延伸。 当一个箭头与其他箭头方向相同时,该箭头会出现轻微偏移。 下表显示了向上与特殊边方向拖动之间的区别:

起始形状。

起始形状

形状直接沿绿色箭头向上拖动。

沿绿色箭头向上拖动

形状将沿蓝色箭头拖动,同时延伸相邻面。

拖动以延伸相邻面

3D 边移动

使用推拉工具将鼠标悬停在边上,以显示边控点。 与拖动面类似,您可以将边以不同方向拖动。

边沿全局轴移动

边沿全局轴移动

边沿相邻面移动

边沿相邻面移动

边沿平均面法线移动

边沿平均面法线移动

使用推拉工具移动边时,连接的面会更新以保持平面度。 此外,移动的边将与相邻面相交。 这两个要素对于创建屋顶都很有用,如下所示。

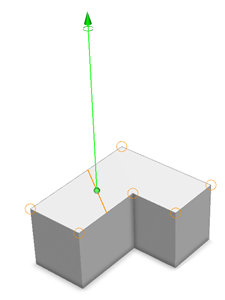

移动正交面之前的边
显示移动正交面之前的边。

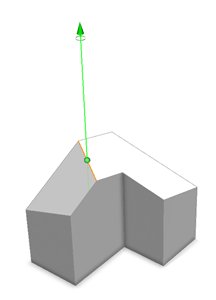

随边移动的正交面
显示随边移动的正交面。

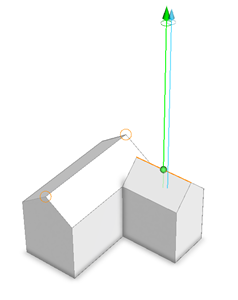

沿屋顶插入边
显示沿屋顶的插入边。
沿蓝色轴移动边时会沿现有屋顶插入边
沿蓝色轴移动边时会沿现有屋顶插入边。

3D 形状编辑

3D 形状支持面编辑,例如捕捉分割和自动关闭。 可以移动已分割部分,以进一步优化 3D 形状。

初始分割

初始分割

3D 移动

3D 移动

最终分割和 3D 移动

最终分割和 3D 移动

捕捉

可以捕捉到同一形状内的边或面。 也可以捕捉到参考线。

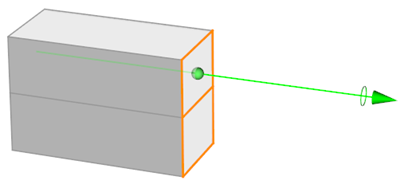

捕捉到面

下图显示了捕捉到同一形状的底面的顶面:

捕捉到面

捕捉到边

可以捕捉到同一形状内的边。

捕捉到重合边。

捕捉到相同的边

当一条边垂直于对边时,捕捉到该边。

捕捉到垂直边

捕捉到向导

拉伸形状时(例如,创建与现有建筑物高度相同的另一个建筑物时),可以使用参考线进行捕捉。

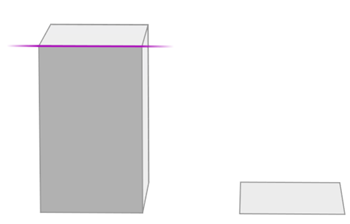

设置为现有建筑物形状高度的参考线。

包含参考线的建筑物和拉伸前的形状

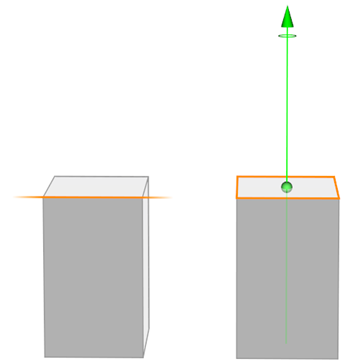

拉伸的建筑物形状将捕捉到参考线,并且现在高度相同。

捕捉到参考线的建筑物高度

工具选项

推拉工具选项 工具选项 包括以下内容:

工具选项推拉

距离(m)

边或面拉伸的距离,以米为单位。

  • 您可以输入一个值以沿可用方向锁定拉伸距离。
  • 再次单击以开始新的拉伸。
捕捉

打开和关闭捕捉选项。

  • 拉伸面并捕捉到同一形状的面、边或折点。 也可以捕捉到参考线。
  • 拉伸边并捕捉到相同形状的折点。
  • Shift 键可临时启用或禁用捕捉。
强制使用新边
  • 在拉伸时强制创建新边。
  • Ctrl 以暂时打开或关闭创建新边。
