视域

视域是从给定点可见的可视化图像，通常用于城市规划。 要确定从观察点到感兴趣点的可见区域，请使用视域创建工具 。 该工具会为从观察点可见（默认为绿色）或被遮挡（默认为红色）的区域着色。 可以在场景编辑器中管理您创建的视域对象。

您可以通过以下方式打开视域创建工具：

• 单击视域创建工具。
• 单击主菜单中的分析 > 视域创建。

创建视域

要创建视域，请执行以下操作：

1. 单击视口中的一个点以创建观察点。

   此举将启动视域创建工具，该工具会在您移动时动态显示视域。

2. 拖动该工具以设置感兴趣点。
3. 再次单击以在视域中固定感兴趣点属性。

   系统会将视域添加到场景编辑器中并自动将其选中。 您可以直接调整其属性，例如使用控点调整视口中的视角和视图距离参数或使用输入字段在检查器中进行调整。

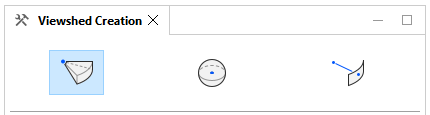

工具选项

视域创建工具选项 包括以下内容：

视域创建
水平视角(°)	该值用于确定所放置的下一个视廊的水平视角。 放置后，您可以调整视域。
垂直视角(°)	该值用于确定所放置的下一个视廊的垂直视角。 放置后，您可以调整视域。

调整视域

您可以通过以下方式调整视域：

• 在视口中，您可以拖动任何橙色控点以修改观察点、感兴趣点或视角属性。
• 在检查器中，您可以编辑任何属性。

属性

以下是检查器中视域创建工具属性的列表：

水平视角	自观察点的水平视角或视域
垂直视角	自观察点的垂直视角或视域
观察点 X	观察点的 X 坐标
观察点 Y	观察点的 Y 坐标
观察点 Z	观察点的 Z 坐标
倾斜角度	从 -85 度到 85 度的相机视角
标题角度	从 -360 度到 360 度的相机视角
视图距离	观察点与感兴趣点之间的距离

提示：

您可通过检查器中的着色场景属性选择是要在视口中显示着色可见区域还是隐藏区域。 预览将向您显示来自具有当前属性的观察点的视图，从而可以直观地放置视域。

按图层分析

检查器将显示关于当前视域的可见性统计数据，并按图层对可见性进行细分。 有关详细信息，请参阅按图层的可见性。
