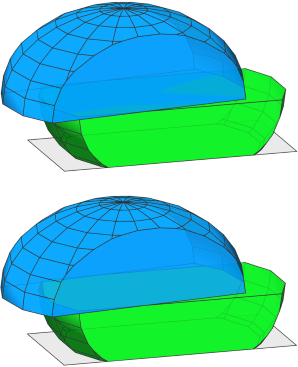

Boolean 3D 操作

本部分将介绍几何标签的基本概念。

组件标签

标签是基于字符串的信息，直接存储在形状几何资产的拓扑组件上。 每个面、边和折点可以具有任意数量的标签。 其用途是从语义上标识几何的不同部分，例如在使用 comp 操作时。

标签是用于定义其名称的字符串。 示例："Name"

标签等级

可以使用名称分隔符“.”（点）按等级对标签进行分组。 示例："Name1.Name2"、"Name1.Name3"。

标签内以点分隔的名称称为子标签。

标签查询

标签查询是一个字符串，可能包含用于替换子标签的通配符。 存在两个通配符：

?（问号）	精确匹配 1 个子标签。 示例："?.Name"
*（星号）	匹配 1 个或多个子标签。 示例："Name1.*.Name2"

基于等级分组，标签查询 "Name1" 不仅可匹配精确标签 "Name1"，还可匹配带有附加子标签的标签，例如 "Name1.Name2"、"Name1.Name2.Name3"。

相关内容

• geometry.tags 函数
• geometry.hasTags 函数
• tag 操作
• deleteTags 操作
• setTagsFromEdgeAttrs 操作
• comp 操作
• comp 函数
• setback 操作

自动标签

所选几何创建操作将自动应用预定义标签。 这些标签可从语义上标识输出几何的不同部分。

某个操作应用的自动标签仍然可以访问，直到再次调用该操作并将其替换为新标签为止。

操作在面上应用自动标签

面组件分为三种主要类型：底部、侧面和顶部。 底部组件对应于原始面，可以进一步将新侧面分类为内部或外部，具体取决于其是否从孔中发出。

拉伸

Init --> extrude(4) comp(f) { isTagged("extrude.bottom") : Blue | isTagged("extrude.side.outer") : Yellow | isTagged("extrude.side.inner") : Red | isTagged("extrude.top") : Green } 请参阅 extrude 操作。

包络矩形

Init --> envelope(normal,4, 2.5,45, 3,45, 3.5,50, 2,50) comp(f) { isTagged("envelope.bottom") : Blue | isTagged("envelope.side.base") : Yellow | isTagged("envelope.side.slope") : Orange | isTagged("envelope.side.inner") : Red | isTagged("envelope.top") : Green } 请参阅 envelope 操作。

锥化

Init --> taper(4) comp(f) { isTagged("taper.bottom") : Blue | isTagged("taper.side") : Yellow } 请参阅 taper 操作。

屋顶

所有 roof 操作都应用相同的基本标签“roof”。 RoofAutoTags --> comp(f) { isTagged("roof.bottom") : Blue | isTagged("roof.side") : Yellow | isTagged("roof.top") : Green } Init --> roofGable(byHeight, 4) RoofAutoTags 请参阅 roofGable 操作。
Init --> roofHip(byHeight, 4) RoofAutoTags 请参阅 roofHip 操作。
Init --> roofPyramid(byHeight, 4) RoofAutoTags 请参阅 roofPryamid 操作。
RoofAutoTags --> comp(f) { isTagged("roof.bottom") : Blue | isTagged("roof.side.outer") : Yellow | isTagged("roof.side.inner") : Red | isTagged("roof.top") : Green } Init --> roofRidge(byHeight, 4) RoofAutoTags 请参阅 roofRidge 操作。
Init --> roofShed(byHeight, 4) RoofAutoTags 请参阅 roofShed 操作。

Boolean 3D 操作

请参阅联合操作“roof”。 RoofAutoTags --> comp(f) { isTagged("roof.bottom") : Blue | isTagged("roof.side") : Yellow | isTagged("roof.top") : Green } Init --> roofGable(byHeight, 4) RoofAutoTags 请参阅 roofGable 操作。
Init --> roofHip(byHeight, 4) RoofAutoTags 请参阅 roofHip 操作。
Init --> roofPyramid(byHeight, 4) RoofAutoTags 请参阅 roofPryamid 操作。

操作在边上应用自动标签

setback 操作及其变体 - setbackToArea、setbackPerEdge、shapeLUO 和 splitAndSetbackPerimeter - 可以使用相同的基础“setback”自动标记边组件。

Shape

ShapeAutoTags --> comp(e) { isTagged("setback.front") : Blue | isTagged("setback.side") : Yellow | isTagged("setback.back") : Green } Init --> setback(4) { front : ShapeAutoTags }

剩余部分

RemainderAutoTags --> comp(e) { isTagged("setback.side") : Yellow | isTagged("setback.back") : Green | isTagged("setback.remainder") : Purple } Init --> setback(4) { front : NIL | remainder : RemainderAutoTags }

标签传播

通常，几何修改操作将保留现有组件上的标签，并将标签传播到新构造的组件（如果适用）。

几何细分

细分的边和面组件将保留其标签。 新构建的组件没有初始标签。

split 操作将保留 roofGable 操作应用的自动标签。 Init --> roofGable(byHeight, 4) split(z) { ~2 : RoofAutoTags }*

面标签传播

在现有面上构造的新面可获取其源面的标签。

roofGable 操作应用的自动标签将自动传播到 extrude 操作构建的新面。 Init --> roofGable(byHeight, 4) extrude(1) RoofAutoTags

边标签传播

从现有边发出的新面可获取其源边的标签。

setback 操作应用的边自动标签将自动传播到拉伸的侧面。 SetbackAutoTagsOnFaces --> comp(f) { isTagged("setback.side") : Yellow | isTagged("setback.back") : Green | isTagged("setback.remainder") : Purple | all : White } Init --> setback(4) { front : NIL | remainder : Extrude } Extrude --> extrude(4) SetbackAutoTagsOnFaces
示例 envelope 操作。 Init --> setback(4) { front : NIL | remainder : Envelope } Envelope --> envelope(normal, 4, 2.5, 45, 3, 45, 2, 50, 2, 50) SetbackAutoTagsOnFaces
示例 offset 操作。 Init --> setback(4) { front : NIL | remainder : Offset } Offset --> offset(-2) SetbackAutoTagsOnFaces

有关更多示例，另请参阅 setTagsFromEdgeAttrs 操作。

几何清理

cleanupGeometry 操作将保留现有标签，由此防止移除具有标签的边以及具有不同标签的面之间的边。

cleanupGeometry 操作仅合并具有相同标签的面。 Init --> setback(4) { front : NIL | remainder : OffsetCleanup } OffsetCleanup --> offset(-2) cleanupGeometry(all, 0) SetbackAutoTagsOnFaces

用于清除所有标签的操作

按设计

这些操作将替换当前形状的几何资产，从而清除现有组件标签。

• i (insert)、insertAlongUV 操作
• primitiveXXX 操作
• footprint 操作
• resetGeometry 操作

不受支持

这些操作（目前）不支持使用组件标签和清除所有标签。

• splitArea 操作
• scatter 操作
• reduceGeometry 操作
