按位右移 (Spatial Analyst)

需要 Spatial Analyst 许可。

获得 Image Analyst 许可后可用。

摘要

对两个输入栅格的二进制值执行“按位右移”运算。

了解有关“按位数学”工具工作原理的详细信息

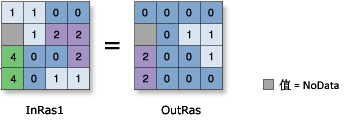

插图

OutRas = BitwiseRightShift(InRas1, 1)

使用情况

• 要进行此按位运算，需要两个输入值。

• 使用此工具时输入的顺序很重要。

• 如果输入为浮点型，则值会在执行按位操作前通过截断转换为整型值。

• 在位运算中，以下表述为正确的：

  • 二进制值以二的补码形式存储。
  • 工具对 32 位整数有效。
  • 最左边的位预留给值的符号（正号或负号）。 如果为正整型，则该位为 0；如果为负整型，则该位为 1。

• 按位右移运算不会将移出的低位补到高位。 移出的低位将被删去。

• 如果两个输入均为单波段栅格，或者输入之一是常量，则输出将是单波段栅格。

• 如果两个输入均为多波段栅格，则该工具将针对一个输入中的每个波段执行操作，并且输出将为多波段栅格。 每个多波段输入中的波段数必须相同。

• 如果其中一个输入为多波段栅格，而另一个输入为常量，则该工具将使用多波段输入中每个波段的常量值执行运算，并且输出将为多波段栅格。

• 如果两个输入均为具有相同数量变量的多维栅格数据，则该工具将对具有相同维度值的所有剖切片执行运算。 输出将是 CRF 格式的多维栅格。 输入中的变量必须至少具有一个常见维度和一个常见维度值以供此工具进行处理，否则将发生错误。

  如果所有输入均具有一个变量但名称不同，请在运行工具之前取消选中匹配多维变量地理处理环境（在 Python 中设置 arcpy.env.matchMultidimensionalVariable = False）。

  如果其中一个输入为多维栅格，而其他输入为常量，则该工具将使用常量值，对所有变量的所有剖切片执行操作，并且输出将为多维栅格。

参数

对话框

标注	说明	数据类型
输入栅格或常量值 1	要执行移位运算的输入。 假如已为其他参数指定栅格，则可将数字用作此参数的输入。 要为两个输入指定一个数字，必须先设置像元大小和范围。	Raster Layer; Constant
输入栅格数据或常量值 2	定义移动位数的输入。 假如已为其他参数指定栅格，则可将数字用作此参数的输入。 要为两个输入指定一个数字，必须先设置像元大小和范围。	Raster Layer; Constant

返回值

标注	说明	数据类型
输出栅格	输出栅格。 像元值是对输入进行“按位右移”运算的结果。	Raster

Python

BitwiseRightShift(in_raster_or_constant1, in_raster_or_constant2)

名称	说明	数据类型
in_raster_or_constant1	要执行移位运算的输入。 假如已为其他参数指定栅格，则可将数字用作此参数的输入。 要为两个输入指定一个数字，必须先设置像元大小和范围。	Raster Layer; Constant
in_raster_or_constant2	定义移动位数的输入。 假如已为其他参数指定栅格，则可将数字用作此参数的输入。 要为两个输入指定一个数字，必须先设置像元大小和范围。	Raster Layer; Constant

返回值

名称	说明	数据类型
out_raster	输出栅格。 像元值是对输入进行“按位右移”运算的结果。	Raster

环境

自动提交, 像元大小, 像元大小投影方法, 压缩, 当前工作空间, 范围, 地理变换, 掩膜, 输出配置关键字, 输出坐标系, 临时工作空间, 捕捉栅格, 切片大小
