Разбиение объектов

Инструмент Разбить используется для разделения мультиточечного, линейного или полигонального объекта с целью создания двух отдельных объектов.

Разбиение объекта

Чтобы разбить объект, выполните следующие действия:

1. Выполните действия, чтобы выбрать объект.
2. Чтобы включить инструмент Разбить, выполните одно из следующих действий:
   • На панели инструментов Редактирование щелкните Разбить .
   • Используйте сочетание клавиш быстрого доступа Alt+T для Windows или сочетание клавиш быстрого доступа Option+T для Mac.

   На панели инструментов появятся инструменты для разбиения объектов.

3. Разверните меню Тип разбиения и выберите Разбить линией , Разбить полигоном или Разбить (доступно только для линейных объектов), чтобы при необходимости изменить метод разбиения.

   Более подробно о типах разбиения

4. На панели инструментов редактирования выберите инструмент рисования. К инструментам рисования относятся Линия (по умолчанию), Прямой угол и Произвольная линия .

   Более подробно об инструментах рисования

5. Нарисуйте форму или поместите точку в том месте, где вы хотите разбить объект.

   Форма или точка должны пересекать объект, чтобы разбить его. Если полигон разделяется по линии, то линия разбиения должна проходить через два или более ребра.

   Чтобы разбить составные объекты, используйте Разбить полигоном и нарисуйте полигон вокруг той части объекта, которую вы хотите отделить от других частей.

6. Чтобы завершить разбиение объекта, выполните одно из следующих действий:
   • Если конечная вершина уже установлена, щелкните кнопку Завершить на панели инструментов редактирования, чтобы применить изменения. Чтобы отменить изменения без создания объекта, щелкните кнопку Отмена .
   • Дважды щелкните по карте, чтобы добавить конечную вершину и применить изменения.

   Объект разбит на два или более объектов.

7. Повторите шаги с 3 по 6, чтобы при необходимости создать дополнительные разбиения на выбранном объекте.
8. На панели инструментов редактирования щелкните Завершено .

Тип разбиения

Доступны три следующих типа разбиения:

• Разбить - разделяет объект в одной точке. Этот вариант доступен для разделения линий, включая составные объекты.
• Разбить линией - разделяет объект с помощью накладывающейся линии. Этот вариант доступен для разделения линий и полигонов, включая составные объекты.
• Разбить полигоном - разделяет объект с помощью накладывающегося полигона. Этот вариант доступен для разделения линий, полигонов и составных объектов, включая мультиточки.

Разбить

Разбить - разделяет линейный объект в одной точке.

Разбить линией

Разбить линией - разделяет линию или полигон с помощью накладывающейся линии.

По отношению к линейным объектам Разбить линией может использоваться для разделения сегмента линии в нескольких точках.

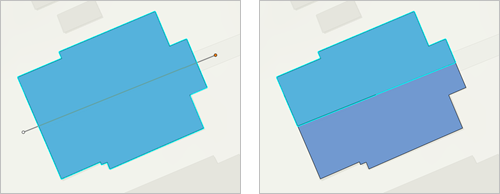

По отношению к полигональным объектам Разбить линией может использоваться для разбиения полигона. Линия должна пересекать два или более ребра.

Разбить полигоном

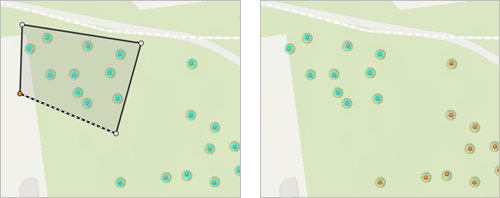

Разбить полигоном - разделяет объекты с помощью накладывающегося полигона. Разбить полигоном является наиболее целесообразным для разделения составных объектов.

Полигон должен быть нарисован вокруг объекта или объектов, отделяемых от остальной части составного объекта.

Решение проблем

Если разбитые объекты исчезают после их создания, это может означать, что к слою применено определяющее выражение или фильтр. Обновите или удалите определяющее выражение или фильтр для слоя в Map Viewer, чтобы убедиться, что объекты были разбиты правильно.
