Инструмент Изменить форму используется для изменения формы мультиточечных, линейных или полигональных объектов путем добавления или удаления геометрии. Атрибуты объекта сохраняются.
Изменение формы объекта
Чтобы изменить форму объекта, выполните следующие действия:
- Выполните действия, чтобы выбрать объект.
- На панели инструментов редактирования нажмите Изменить форму
.На панели инструментов редактирования появятся инструменты для изменения формы объектов.
- Разверните меню Изменение формы и выберите Изменить форму , Присоединить
или Вычесть
, чтобы при необходимости изменить способ изменения формы. - На панели инструментов редактирования выберите инструмент рисования. К инструментам рисования относятся Линия
(по умолчанию), Прямой угол
и Произвольная линия
. - Нарисуйте форму, чтобы добавить ее к объекту или удалить ее из объекта.
Форма должна пересекать объект, чтобы добавиться к нему или удалиться из него. Чтобы вычесть форму из объекта, начните рисовать форму за пределами объекта.
- Чтобы завершить изменение формы объекта, выполните одно из следующих действий:
- Если конечная вершина уже установлена, щелкните кнопку Завершить
на панели инструментов редактирования, чтобы применить изменения. Чтобы отменить изменения без создания объекта, щелкните кнопку Отмена
. - Дважды щелкните по карте, чтобы добавить конечную вершину и применить изменения.
Если вы вычитаете форму из объекта, область формы, пересекающаяся с объектом, будет удалена. Если вы добавляете форму к объекту, будет добавлена область формы, которая не пересекается с объектом.
- Если конечная вершина уже установлена, щелкните кнопку Завершить
- Повторите шаги с 3 по 6, чтобы при необходимости внести дополнительные изменения в форму.
- На панели инструментов редактирования щелкните Завершено
.
Опции изменения формы
Доступны следующие опции изменения формы:
- Изменить форму - используется для добавления или удаления геометрии в/из объектов.
- Присоединить - используется для добавления геометрии в объект.
- Вычесть - используется для вычитания геометрии из объекта.
Изменить форму
Изменить форму - используется для добавления и вычитания геометрии из линий и полигонов. Опция Изменить форму позволяет рисовать линии независимо от типа объекта. Нарисованная линия должна пересечь объект, если используется опция Изменить форму. Другими словами, Изменить форму нельзя использовать для создания составных объектов.

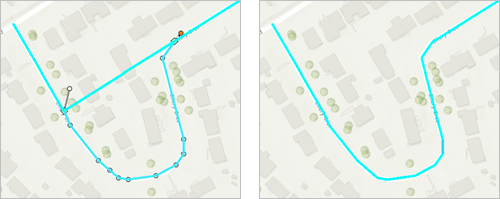

Для линейных объектов геометрия добавится после того, как нарисованная линия пересечет линейный объект. Если проведенная линия пересечет линейный объект во второй раз, отрезок между двумя точками пересечения будет удален.

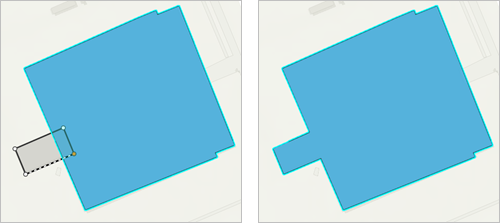

Для полигональных объектов геометрия добавляется, если нарисованная линия начинается внутри полигона и проходит через два ребра, а затем возвращается внутрь полигона. Геометрия удаляется, если проведенная линия начинается за пределами полигона и проходит через два ребра, а затем возвращается за пределы полигона. Геометрия будет добавлена и удалена, если проведенная линия пересечет ребро полигона три или более раз.
Присоединить
Присоединить - используется для добавления геометрии в мультиточечные, линейные и полигональные объекты. Опция Присоединить позволяет рисовать точки, линии или полигоны в зависимости от типа объекта.

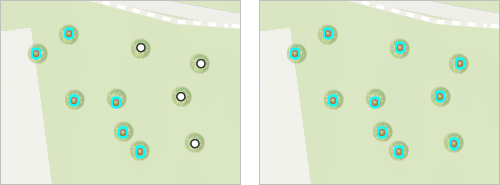

Для многоточечных объектов геометрия добавляется в отдельных точках.

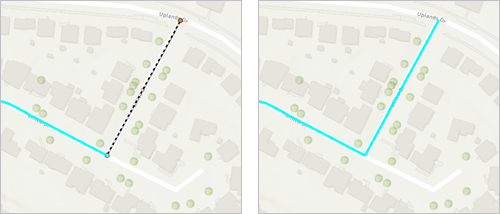

Для линейных объектов геометрия добавляется в том месте, где проводится линия. Если проведенная линия не пересекает существующий объект, создается составной объект.

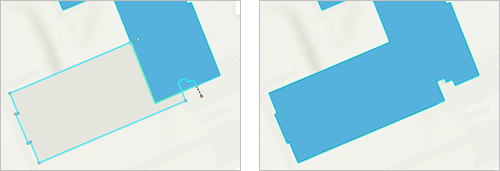

Для полигональных объектов геометрия добавляется в том месте, где нарисован полигон. Если этот полигон не пересекает существующий объект, создается составной объект.
Вычесть
Вычесть - используется для удаления геометрии из мультиточечных, линейных и полигональных объектов. Опция Вычесть позволяет рисовать полигоны независимо от типа объекта.

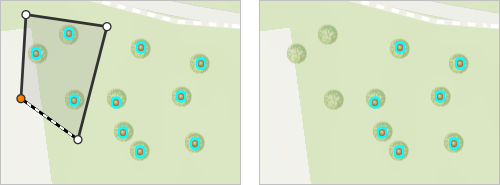

Для мультиточечных объектов геометрия удаляется путем рисования полигона, который накладывается вокруг соответствующих точек.

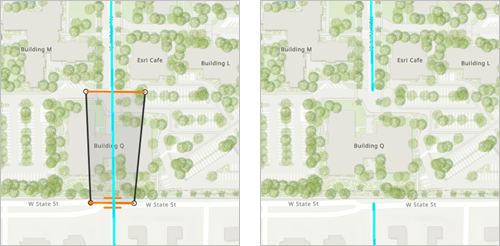

Для линейных объектов геометрия удаляется путем рисования полигона, который накладывается на соответствующий линейный объект.

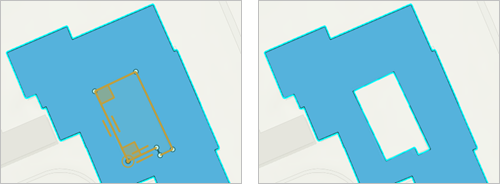

Для полигональных объектов геометрия удаляется путем рисования полигона, который накладывается на соответствующий полигональный объект. Вы можете использовать опцию вычитания, чтобы создать отверстие в полигональном объекте.
