Типы символов, также известные как интеллектуальное картографирование, представляются в зависимости от геометрии отображаемого объекта (точки, линии или полигоны) и типа выбранных атрибутов данных (числа, категории, даты и т.д.). Выбранный тип символа помогает ориентироваться на определенную аудиторию и предоставляет возможности для выделения аспектов данных различными способами.
Узнайте больше о типах стиля и интеллектуальном картографировании в серии руководств ArcGIS Стили интеллектуального картографирования в Map Viewer.
Используйте следующие разделы, чтобы определить, какой тип символа подходит для данных. Чтобы применить тип символа к данным, следуйте рабочему процессу в разделе Изменение настроек стиля.
Местоположение

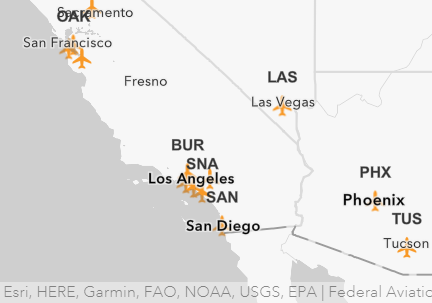

Стиль символа местоположения показывает, как распределены объекты на карте, например, сгруппированы они или рассредоточены. В этом стиле используется один символ для всех объектов (точка, линия или полигон) слоя. Символы местоположения имеют одинаковый размер по всей карте.
При добавлении данных в ArcGIS for Power BI типом символов по умолчанию является Местоположение. Тип символа местоположения может быть применен к любому типу слоя в ArcGIS for Power BI. Это единственный доступный тип символов для результирующих слоев из инструмента анализа Буфер/Время в пути.
См. Интеллектуальное картографирование: Местоположение (единый символ) для получения дополнительной информации об отображении с помощью типа символа местоположения.
Примеры использования типа символа местоположения перечислены в следующей таблице:
| Примеры | Вопросы, на которые можно ответить с помощью этого типа символов |
|---|---|
|
|
Карта интенсивности
Карта интенсивности показывает относительную плотность точек как непрерывную цветовую шкалу: от холодного (низкая плотность точек) до теплого (высокая плотность точек).
Карты интенсивности можно использовать с данными о местоположении для отображения относительной плотности местоположений на карте, но при добавлении числового атрибута данных карта интенсивности будет взвешена на основе этого атрибута и отобразит относительные значения как атрибута, так и плотности. Чтобы создать взвешенную карту интенсивности с данными Power BI, добавьте числовой атрибут в поле Размер на панели Построить визуально. Чтобы создать взвешенную карты интенсивности с использованием данных ArcGIS Online, добавьте числовой атрибут на вкладке Символы
.
Карты интенсивности можно использовать для отображения местоположений только точечных объектов, они не подходят для линий и полигонов. Карты интенсивности применяются, когда множество точек на карте расположены близко друг к другу или перекрываются, что затрудняет различение объектов. Они эффективны, когда данные содержат много точек, или если у вас есть слой с событиями на основе точек. Например, вы можете использовать карту интенсивности для отображения данных о событиях с течением времени, например, нарушений правил дорожного движения.
Подсказка:
Если у вас есть только несколько местоположений, карта интенсивности менее эффективна. Отображайте слои карты с небольшим количеством или рассеянно расположенными точками с помощью стиля Местоположение.
В ArcGIS for Power BI стиль карты интенсивности можно применить к данным Power BI, а также к векторным слоям и демографическим слоям, добавленным в вашу визуализацию ArcGIS for Power BI из ArcGIS Online. Его также можно применить к результирующим слоям инструментов анализа Соединение слоев и Найти схожие. Это недоступно для результирующих слоев из инструмента анализа Буфер/Время в пути.
Чтобы оформить векторные слои ArcGIS с помощью типа символов карты интенсивности в ArcGIS for Power BI, добавьте на карту точечный векторный слой. Чтобы оформить данные Power BI со стилем карты интенсивности, добавьте данные о местоположении точек (например, координаты или адреса) в поля Местоположение или Широта (Y) и Долгота (X). Опция Карта интенсивности появится в ниспадающем меню Тип символа.
См. в статье ArcGIS Blog Reveal patterns with the heat map style (Выявление закономерностей с использованием стиля карты интенсивности) для получения дополнительной информации о картах интенсивности.
Примеры использования карты интенсивности приведены в следующей таблице:
| Примеры (только точки) | Вопросы, на которые можно ответить с помощью этого типа символов |
|---|---|
|
|
Размер

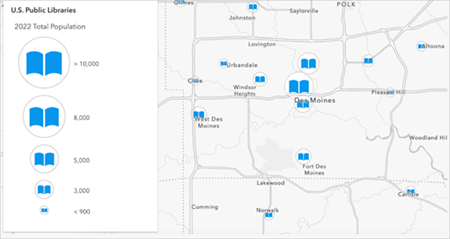

Можно применять градуированные размеры символов для представления числовых данных или ранжированных категорий, что позволяет визуально сравнить количества и идентичность.
На картах с пропорциональными символами большие символы соответствуют большим числам. Для определения данных настройте размеры символов. Например, можно использовать пропорциональные символы для отображения численности населения окружающих публичные библиотеки домов в штате Айова.
В ArcGIS for Power BI стиль размера можно применить к данным Power BI, а также к векторным слоям и демографическим слоям, добавленным в вашу визуализацию ArcGIS for Power BI из ArcGIS Online. Его также можно применить к результирующим слоям инструментов анализа Соединение слоев и Найти схожие. Это недоступно для результирующих слоев из инструмента анализа Буфер/Время в пути.
Чтобы оформить слои ArcGIS с использованием типа символов размера в ArcGIS for Power BI, добавьте числовой атрибут на вкладку Символы . Чтобы оформить данные Power BI с использованием стиля размера, добавьте числовой атрибут данных в поле Размер на панели Построить визуально. Опция Размер появится в ниспадающем меню Тип символа.
См. Интеллектуальное картографирование: числа и количества (размер) для получения дополнительной информации об отображении с помощью пропорциональных символов.
Цвет

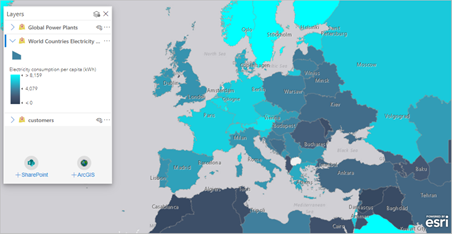

Если на карте есть числовые данные, вы можете отобразить объекты с помощью градуированных цветов, чтобы показать число или количество. Для демонстрации значений данных от низкого к высокому можно использовать различные типы цветовых шкал — например, цветовой шкалой от светлого к темному можно отобразить потребление электроэнергии на душу населения.
Цветовые шкалы можно применять к точечным данным, например, с местоположениями офисов или сервисных центров, линиям, например, рекам или шоссе, и полигонам, в частности, границам города или почтовым районам.
В ArcGIS for Power BI цветовой стиль можно применить к данным Power BI, а также к векторным слоям и демографическим слоям, добавленным в вашу визуализацию ArcGIS for Power BI из ArcGIS Online. Его также можно применить к результирующим слоям инструментов анализа Соединение слоев и Найти схожие. Это недоступно для результирующих слоев из инструмента анализа Буфер/Время в пути.
Чтобы оформить слои ArcGIS с использованием типа символов цвета в ArcGIS for Power BI, добавьте числовой атрибут на вкладку Символы . Чтобы оформить данные Power BI с использованием стиля цвета, добавьте числовой атрибут данных в поле Размер на панели Построить визуально. Опция Цвет появится в ниспадающем меню Тип символа.
См. Умная картография: числа и количества (цвет) для получения дополнительной информации.
Примеры использования градиентных цветов приведены в следующей таблице:
| Примеры (применимы как к размеру, так и к цвету) | Вопросы, на которые можно ответить с помощью этого типа символов |
|---|---|
|
|
Цвет и размер

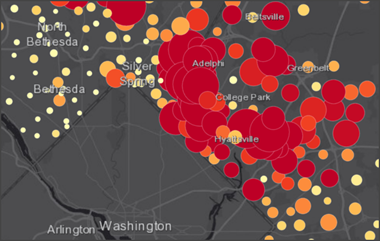

Если данные содержат несколько атрибутов, вы можете настроить стиль карты для сравнения и противопоставления двух из них. Этот стиль символа использует пропорциональные размеры, чтобы подчеркнуть самые высокие и самые низкие концентрации первого атрибута, и дополнительные цвета, чтобы выделить самое сильное и самое слабое распределение второго атрибута.
См. Интеллектуальная картография: цвет и размер для получения дополнительной информации.
Вы также можете выбрать тему со стилем цвета и размера для выделения динамических значений в данных. Например, тема Выше и ниже позволяет отображать один атрибут относительно центрального значения с использованием разных цветов и пар пропорциональных символов для демонстрации значений выше и ниже этого центра. Это может помочь вам визуализировать данные, например, где уровень бедности выше или ниже среднего по стране. Чтобы найти опции темы, посмотрите в ниспадающем меню Тема в разделе Стили символов на вкладке Опции стиля
.
В ArcGIS for Power BI стиль цвета и размера можно применять как к данным Power BI, так и к векторным и демографическим слоям, добавленным в вашу визуализацию ArcGIS for Power BI из ArcGIS Online. Его также можно применить к результирующим слоям инструментов анализа Соединение слоев и Найти схожие. Это недоступно для результирующих слоев из инструмента анализа Буфер/Время в пути.
Чтобы оформить слои ArcGIS с помощью типа символов цвета и размера в ArcGIS for Power BI, добавьте два числовых атрибута на вкладку Символы . Чтобы оформить данные Power BI с помощью типа символов по цвету и размеру, добавьте атрибут числовых данных в поле Размер и атрибут числовых данных в поле Цвет на панели Построить визуально. Опция Цвет и размер появится в ниспадающем меню Тип символа.
Примеры использования цвета и размера приведены в следующей таблице:
| Примеры | Вопросы, на которые можно ответить с помощью этого типа символов |
|---|---|
|
|
Типы
Можно использовать стиль Типы для иллюстрации различных типов категорийных данных в ArcGIS for Power BI, а не числовых значений или измерений. Например, можно использовать различные цвета и формы для показа различных типов дорожных сетей или автомагистралей.
Примечание:
Можно использовать до 200 уникальных значений и до 10 цветов. Один цвет может отображать несколько категорий. Стиль отображения Типы максимально информативен, когда данные содержат до 10 категорий — это могут быть, например, типы ресторанов, виды деревьев или политические партии.В ArcGIS for Power BI стиль типов можно применить к данным Power BI, а также к векторным слоям и демографическим слоям, добавленным в вашу визуализацию ArcGIS for Power BI из ArcGIS Online. Его также можно применить к результирующим слоям инструментов анализа Соединение слоев и Найти схожие. Это недоступно для результирующих слоев из инструмента анализа Буфер/Время в пути.
Чтобы оформить слои ArcGIS с использованием символов типов в ArcGIS for Power BI, добавьте числовой атрибут на вкладку Символы . Чтобы оформить данные Power BI с использованием символов типов, добавьте категорийный атрибут данных в поле Цвет на панели Построить визуально. Опция Тип появится в ниспадающем меню Тип символа.
Подробнее см. Уникальные типы.
Примеры использования типов приведены в следующей таблице:
| Примеры | Вопросы, на которые можно ответить с помощью этого типа символов |
|---|---|
|
|
Типы и размер
Используйте стиль типов и размеров для отображения категорийных данных и фиксированного массива числовых данных, используя символы пропорционального размера, чтобы проиллюстрировать области наибольшей дисперсии.
В ArcGIS for Power BI стиль типов и размеров можно применять как к данным Power BI, так и к векторным и демографическим слоям, добавленным в вашу визуализацию ArcGIS for Power BI из ArcGIS Online. Его также можно применить к результирующим слоям инструментов анализа Соединение слоев и Найти схожие. Это недоступно для результирующих слоев из инструмента анализа Буфер/Время в пути.
Чтобы оформить слои ArcGIS с помощью символов типов и размеров в ArcGIS for Power BI, добавьте один числовой атрибут и один категориальный атрибут на вкладку Символы . Чтобы оформить данные Power BI с помощью типа символов типов и размеров, добавьте атрибут числовых данных в поле Размер и атрибут категорийных данных в поле Цвет на панели Построить визуально. Опция Типы и размер появится в ниспадающем меню Тип символа.
См. статью в ArcGIS Blog Стиль рисования, разработанный для категорийных данных: Типы для получения дополнительной информации.
Примеры использования типов и размеров приведены в следующей таблице:
| Примеры | Вопросы, на которые можно ответить с помощью этого типа символов |
|---|---|
|
|
Круговая (кольцевая) диаграмма
Используйте круговые или кольцевые диаграммы, чтобы показать пропорции категорийных данных, связанных с одним объектом, используя либо подсчет, либо сводную статистику. Символы круговой диаграммы могут помочь ответить на такие вопросы, как соотношение категорий для каждого объекта на карте или сравнение количества или другой сводной статистики между местоположениями.
Например, представитель страховой компании может просматривать заказы страховых полисов по всей территории страны, чтобы определить, где есть рыночный потенциал для каждого класса полисов (автомобиль, инвалидность, жизнь и имущество). При этом можно выбрать каждое поле класса полиса и сопоставить их, используя стиль Диаграммы. Данные представлены в виде символов круговой диаграммы, показывающих пропорции каждого класса полисов, которые приобретаются в каждом регионе.
Подсказка:
Чтобы отобразить кольцевую диаграмму вместо круговой, настройте бегунок Форма в разделе Стиль диаграммы на вкладке Опции стиля .
В ArcGIS for Power BI стиль круговой (кольцевой) диаграммы можно применить к векторным слоям и демографическим слоям, добавленным из ArcGIS Online, а также к результирующим слоям инструмента Соединение слоев. Это недоступно для слоев данных Power BI или результирующих слоев инструмента анализа Буфер/Время в пути или инструмента анализа Найти схожие. Подробнее о том, как добавлять слои в визуализацию ArcGIS for Power BI из ArcGIS Online.
Чтобы найти символ круговой (кольцевой) диаграммы в ArcGIS for Power BI, добавьте два или более числовых атрибута на вкладку Символы . Опция Круговая (кольцевая) диаграмма появится в ниспадающем меню Тип символа.
См. пример диаграмм.
Точечный способ
Используйте стиль Плотность точек для визуализации распределения значений одного числового атрибута и сравнения нескольких числовых атрибутов путем их отображения точками различных цветов. В этом стиле каждой точке соответствует определенное значение показателя, например, число жителей, объем продаж или количество преступлений. Стиль Плотность точек подходит для отображения слоев полигональных объектов с численными значениями, выражаемыми одинаковыми единицами измерения (люди, дома, отчеты об инцидентах, доллары и т.д.).
Например, этот стиль можно применить для отображения концентрации в городе бездомных, которым не предоставлен приют, по сравнению с количеством бездомных, которым приют предоставлен, или распределение населения Соединенных Штатов по расовому составу.
В ArcGIS for Power BI стиль плотности точек доступен только для полигональных слоев. Этот стиль можно применить к векторным слоям и демографическим слоям, добавленным из ArcGIS Online, а также к результирующим слоям инструмента Соединение слоев. Это недоступно для слоев данных Power BI или результирующих слоев инструмента анализа Буфер/Время в пути или инструмента анализа Найти схожие. Подробнее о том, как добавлять слои в визуализацию ArcGIS for Power BI из ArcGIS Online.
Чтобы найти символ плотности точек в ArcGIS for Power BI, добавьте два или более числовых атрибута на вкладку Символы . Опция Плотность точек появится в ниспадающем меню Тип символа.
См. пример плотности точек.
Преобладающая категория
Стиль Преобладающая категория подходит для отображения слоев, которые содержат несколько связанных атрибутов, которые нужно сравнить и отобразить тот из них, который преобладает, то есть, имеет наибольшее значение, а также отобразить степень этого преобладания.
Например, вы можете использовать этот стиль, чтобы увидеть преобладающее этническое население на каждом участке переписи в Лос-Анджелесе, Калифорния, и насколько оно выше по сравнению с другими.
В ArcGIS for Power BI стиль преобладающей категории доступен для векторных слоев и демографических слоев, добавленных из ArcGIS Online, а также для результирующих слоев инструмента Соединение слоев. Это недоступно для слоев данных Power BI или результирующих слоев инструмента анализа Буфер/Время в пути или инструмента анализа Найти схожие. Подробнее о том, как добавлять слои в визуализацию ArcGIS for Power BI из ArcGIS Online.
Чтобы найти тип символа преобладающей категории в ArcGIS for Power BI, добавьте два или более числовых атрибута на вкладку Символы . Опция Преобладающая категория появится в ниспадающем меню Тип символа.
См. пример преобладания.
Отношение
С помощью стиля умного картографирования Отношение вы можете визуализировать отношения между двумя числовыми атрибутами для точечных, линейных или полигональных векторных данных. Например, вы можете увидеть, существует ли взаимосвязь между разнообразием и редкостью видов в мире и в каких областях эта взаимосвязь наиболее выражена. Стиль Отношение использует технику Двухфакторная картограмма, при этом градиентная цветовая шкала применяется для классифицирования данных в каждом атрибуте, а затем эти цветовые шкалы комбинируются и позволяют увидеть области, где есть связь между атрибутами. Вы можете изучить отношение, используя различные фокусировки.
Например, вы можете сфокусироваться на областях, где высоко разнообразие видов и количество редких видов, либо, наоборот, подсветить территории, где оба эти значения низкие. Также можно изменить метод классификации и другие опции.
В ArcGIS for Power BI стиль Отношение доступен для векторных слоев и демографических слоев, добавленных из ArcGIS Online, а также для результирующих слоев инструмента Соединение слоев. Это недоступно для слоев данных Power BI или результирующих слоев инструмента анализа Буфер/Время в пути или инструмента анализа Найти схожие. Узнайте больше о том, как добавлять слои в вашу визуализацию ArcGIS for Power BI из ArcGIS Online.
Чтобы найти тип символа Отношение в ArcGIS for Power BI, добавьте два числовых атрибута на вкладку Символы . Опция Отношение появится в ниспадающем меню Тип символа.
См. пример отношения.
