Проверки достоверности

Можно выполнить рабочие процессы контроля качества для данных САПР с помощью проверок достоверности, настроенных с использованием команды Проверка на ленте ArcGIS Indoors for AutoCAD. Когда вы щелкаете Проверить, все проверки достоверности для настроенных параметров проверки запускаются для обнаружения условий в данных САПР, которые могут помешать успешному импорту в базу геоданных. В следующих разделах описаны проверки, которые можно настроить для запуска на данных САПР.

Незамкнутая форма

Проверка Незамкнутая форма ищет пробелы или несвязность в линии, определяющей комнату, коридор или другое пространство. Это может происходить, когда конечные точки элемента не замкнуты. Несоединенные конечные точки отмечены пунктирными голубыми квадратами, как показно на следующем изображении:

Проверку Незамкнутая форма можно включить, когда вы настраиваете вкладку Границы секции.

Проверка Незамкнутая форма не выявляет пробелы между замкнутыми формами, в которых нет висячих конечных точек. Вы можете использовать команду BOUNDARY в Autodesk AutoCAD, чтобы выявить эти типы пробелов, замыкая поэтажный план с помощью замкнутой линии.

Примечание:

Незамкнутые формы могут помешать другим проверкам находить и отмечать ошибки, такие как отсутствие имени секции. Рекомендуется сначала обращаться к результатам из проверки Незамкнутая форма и запускать проверки снова перед обращением к результатам других проверок.

Самопересечение

Проверка Самопересечение ищет самопересекающиеся или самоперекрывающиеся элементы в линиях, определяющих комнату, коридор или другое пространство. Это может возникнуть, когда линия накладывается или пересекает саму себя. Пересечения и конечные точки отмечены пунктирным голубым квадратом, как показно на следующем изображении:

Проверку Самопересечение можно включить, когда вы настраиваете вкладку Границы секции.

Проверка Самопересечение не находит пересечения между несколькими элементами; она находит только пересечение элемента с самим собой. Можно использовать команду OVERKILL в AutoCAD, чтобы очистить двойные объекты или другие виды ненужных наложений в линиях САПР.

Отсутствие имени секции

Проверка Отсутствие имени секции ищет пространства секций без текста имени, расположенного внутри пространства. Такая ошибка может появиться, когда точка выравнивания текста имени элемента расположена вне пространства секции. Затронутые секции отмечаются голубой линией и штриховкой, как показано на следующем изображении:

Проверку Отсутствие имени секции можно включить, когда вы настраиваете вкладку Имена секций.

ArcGIS Indoors не поддерживает использование объектов выноски для размещения текста вне пространства секции. Когда текст находится в блоке, базовая точка блока должна быть расположена внутри пространства секции. Вы можете использовать команду JUSTIFYTEXT в AutoCAD, чтобы изменить точку выравнивания текстовых объектов без изменения их местоположений.

Имя секции не является уникальным

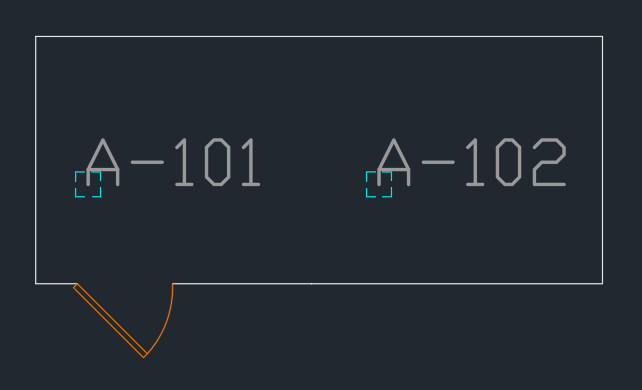

Проверка Имя секции не является уникальным ищет несколько секций с одним и тем же именем или одну секцию с несколькими именами. Затронутые секции отмечаются пунктирным голубым квадратом, как показано на следующем изображении:

Проверку Имя секции не является уникальным можно включить, когда вы настраиваете вкладку Имена секций.

Могут существовать несколько экземпляров одного имени внутри большой секции, такой как выставочный зал или длинный коридор. Пробелы и заглавные буквы игнорируются проверкой.

Отсутствует тип использования секции

Проверка Отсутствует тип использования секции ищет пространства секций без типа использования, расположенного внутри пространства. Такая ошибка может появиться, когда точка выравнивания текста элемента расположена вне пространства секции. Затронутые секции отмечаются голубой линией и штриховкой, как показано на следующем изображении:

Проверку Отсутствует тип использования секции можно включить, когда вы настраиваете вкладку Типы использования секций.

ArcGIS Indoors не поддерживает использование объектов выноски для размещения текста вне пространства секции. Когда текст находится в блоке, базовая точка блока должна быть расположена внутри пространства секции. Можно изменить то, как выровнен текст, чтобы переместить точку выравнивания без перемещения текста.

Тип использования секции не идентичный

Проверка Тип использования секции не идентичный ищет пространства секций, содержащие несколько типов использования. Затронутый текст отмечается пунктирным голубым квадратом, как показано на следующем изображении:

Проверку Тип использования секции не идентичный можно включить, когда вы настраиваете вкладку Типы использования секций.

Могут существовать несколько экземпляров одного значения типа использования внутри большой секции, такой как выставочный зал или длинный коридор. Типы использования секций чувствительны к регистру и пробелам при сравнении в этой проверке.

Тип использования секций не стандартный

Проверка Тип использования секций не стандартный ищет значения типа использования, которые не совпадают с настроенным списком стандартных значения типов использования. Затронутый текст отмечается пунктирным голубым квадратом, как показано на следующем изображении:

Проверку Тип использования секций не стандартный можно включить, когда вы настраиваете вкладку Типы использования секций.

Значения типов использования секций чувствительны к регистру и пробелам. Типы использования, не совпадающие со списком стандартных значений, отмечены этой проверкой.
