На панели Военное наложение создаются объекты с военными символами, а также редактируются существующие подобные объекты на текущей карте. Включите панель, чтобы начать ее использовать для создания объектов с военными символами. Панель состоит из трех основных вкладок: Создать/Редактировать, Избранное и Настройки. Каждая вкладка описана ниже.
Создание и редактирование символов

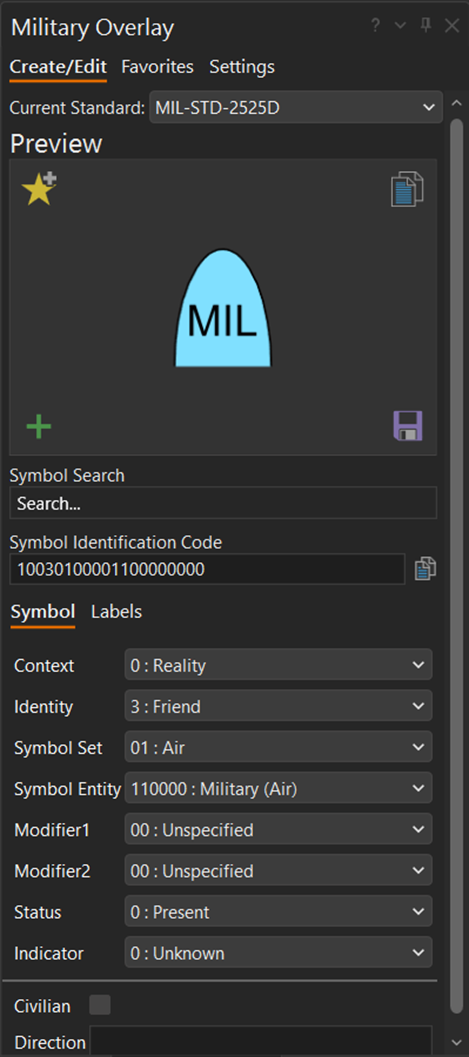

Создавать военные символы и редактируйте уже существующие на вкладке Создать/Редактировать. Найдите нужный базовый символ и измените его с помощью графических и текстовых модификаторов, а также добавьте новый объект на карту, сохраните его в избранном или скопируйте символ как изображение.
Ниспадающее меню Текущий стандарт является первым пунктом выбора на панели Военное наложение. Это задает параметр Стандарт военных символов который используется для определения стандарта военных символов, использующихся для определения и хранения значения Symbol Identification Code (SIDC) для каждого создаваемого объекта. По умолчанию используется значение MIL-STD-2525D.
Раздел Предварительный просмотр находится в верхней части вкладки. Отображаются выбранный символ и его модификации. Раздел Предварительный просмотр окружают вкладки элементов управления.
- Добавить символ в избранное
- Добавить текущий символ с модификаторами в список Избранное. - Добавить символ на карту
- Добавление символа на карту. При каждом последующем щелчке по карте создается новый объект, который обозначается текущим символом. - Копировать изображение в буфер обмена
- Копировать текущий символ в системный буфер обмена в виде изображения. - Сохранить изображение как
- Сохранить текущий символ в файл .png.
Под разделом Предварительный просмотр находятся вкладки элементов поиска и модификаторов.
- Поиск символа — найдите базовый символ по ключевым словам. Введите ключевые слова, чтобы посмотреть список результатов.
- Код идентификации символа — показывает Код идентификации символа для текущего символа, с модификаторами. Структура кода может быть разной, в зависимости от выбранного стандарта военных символов. Также это используется для поиска базовых символов по Коду идентификации символа.
- Вкладка Символ — показывает список графических модификаторов, которые можно изменить на текущий базовый символ.
- Вкладка Надписи — показывает список текстовых модификаторов, которые можно включить в текущий базовый символ. По умолчанию они пусты.
Избранное
Вкладка Избранное управляет списком символов, сохраненных на вкладке Создать/Редактировать. Здесь можно добавлять символы на карту, сохранять их в формате PNG или экспортировать из файла или импортировать в него.
Раздел Предварительный просмотр находится в верхней части вкладки. Отображаются выбранный символ и его модификации. Окно Предварительный просмотр окружают следующие вкладки элементов управления.
- Добавить символ в избранное - Добавить текущий символ с модификаторами в список Избранное.
- Удалить символ из Избранного
- Удалить выбранный символ из списка Избранное. - Добавить символ на карту - Добавление символа на карту. При каждом последующем щелчке по карте создается новый объект, который обозначается текущим символом.
- Копировать изображение в буфер обмена - Копировать текущий символ в системный буфер обмена в виде изображения.
- Сохранить изображение как - Сохранить текущий символ в файл .png.
Под разделом Предварительный просмотр находится список сохраненных символов. Выберите один для отображения в разделе Предварительный просмотр.
Импорт — присоедините символы к Избранному из файла избранного Военное наложение (*.mofav).
Экспорт — сохраните все Избранные символы в файл *.mofav .
Внимание:
При использовании векторных слоев, созданных с использованием Военное наложение ArcGIS AllSource 1.3, могут возникнуть проблемы с обратной совместимостью. Чтобы устранить проблемы c обратной совместимостью, которые могут возникнуть при работе с символами, созданными в ArcGIS AllSource 1.3, перейдите к файлу <System Drive>\Users\<username>\AppData\Local\ESRI\ArcGISAllSource\MilitaryOverlaySettings.mssf и удалите его
Настройки

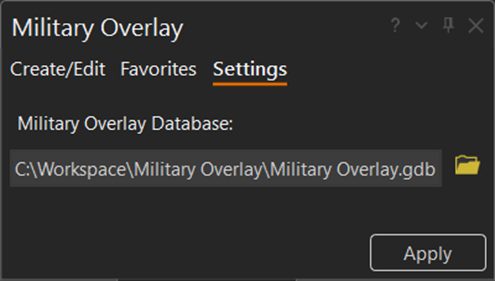

На вкладке Настройки на панели Военное наложение есть один параметр: База данных Военное наложение. Настройте этот параметр перед началом работы, так как он влияет на место создания символа.
Параметр База данных военного наложения - это целевая база геоданных, где будут создаваться выходные объекты с военными символами. Значением этого параметра может быть файловая база геоданных, мобильная база геоданных или многопользовательская база геоданных. По умолчанию она ссылается на базу геоданных проекта по умолчанию.
