Визуализация тем отображения для куба пространство-время в 2D и 3D

Примечание:

Слои визуализации тем отображения для куба пространство-время отличаются от визуализации тем отображения для куба пространство-время в 2D и 3D.

Инструменты Визуализации куба пространство-время в 2D и Визуализации куба пространство-время в 3D можно использовать для визуализации и изучения переменных и результатов анализа, хранящихся в кубах netCDF, созданных с использованием инструментов Создать куб пространство-время по агрегации точек, Создать куб пространство-время из указанных местоположений или Создать куб пространство-время из многомерного растрового слоя. Выходные данные зависят от значений параметров Переменной куба и Темы отображения в каждом инструменте. В следующей таблице приведено краткое описание и ссылки на более подробную информацию по каждой опции Темы отображения (3D и 2D):

Темы отображения в 3D	Описание
Значение	Будет отображаться числовое значение параметра Переменная куба.
Результаты анализа горячих и холодных точек	Статистическое значение каждого бина будет отображено, на основе пространственно-временного анализа горячих точек, выполненном с помощью Анализа возникновения горячих точек.
Число оцененных бинов	Будут показаны бины с оценочными значениями.
Результаты кластеризации и выбросов	Будет отображен тип кластера или выброса (COType), назначенный для каждого бина инструментом Анализ локальных выбросов.
Значение агрегации времени	Будет показано число записей, агрегированных в каждый бин пространства-времени Отобразить.
Результаты прогнозирования	Будут отображаться входные временные шаги и результирующие прогнозируемые значения из Прогнозирования временных рядов.
Точки изменения временных рядов	Будут отображены результаты инструмента Выявление изменений точек. Выходные данные будут содержать поля, указывающие, является ли каждый временной шаг изменением точек с оценками среднего или среднеквадратического отклонения для текущего и предыдущего временных шагов.
Результаты выбросов временных рядов	Будут отображаться результаты параметра Опции выбросов в инструментах Прогнозирования временных рядов.

Темы отображения в 2D	Описание
Местоположения с данными	Отображаются все местоположения, содержащие данные для параметра Переменная куба.
Тренды	Отображается тренд значений в каждом местоположении (вычисленный с использованием статистики Манна-Кендалла).
Тренды горячих и холодных точек	Отображается тренд z-оценок в каждом местоположении (вычисленный с использованием статистики Манна-Кендалла).
Результаты анализа возникновения горячих точек	Будут отображены Результаты анализа возникновения горячих точек.
Результаты анализа локальных выбросов	Будут отображены Результаты локальных выбросов.
Процент локальных выбросов	Отображается общий процент выбросов в каждом местоположении.
Локальный выброс в последний период времени	Отображаются все выбросы, зафиксированные в последний период времени.
Результаты Кластеризации временных рядов	Будут отображены результаты Кластеризации временных рядов.
Местоположения без пространственного соседства	Отображаются местоположения, у которых не обнаружено пространственных соседей в ходе последнего запуска анализа. Эти локации в анализе будут учитывать только временных соседей.
Число оцениваемых бинов	Отображается число бинов, которые оценивались для каждого местоположения.
Местоположения, исключенные из анализа	Отображаются местоположения, которые были исключены из анализа, поскольку в них имелись пустые бины, не соответствующие критерию оценки.
Результаты прогнозирования	Будут отображены результаты инструмента Прогнозирование временных рядов.
Точки изменения временных рядов	Будут отображены результаты инструмента Выявление изменений точек.
Результаты выбросов временных рядов	Будут отображаться результаты параметра Опции выбросов в инструментах Прогнозирования временных рядов.
Результаты Взаимной корреляции временных рядов	Будут отображены Результаты взаимной корреляции временных рядов.
Контуры	Все местоположения выделенной переменной будут отображены. Это опция доступна для всех кубов пространство-время.

Темы отображения в 3D

Следующие темы могут отображаться в глобальной сцене. Описание каждой опции параметра Тема отображения, доступной в инструменте Визуализация куба Пространство-Время в 3D, приведены ниже.

Значение

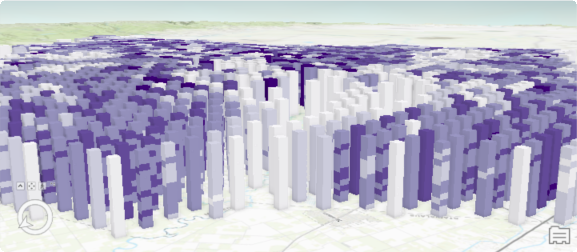

С опцией Значение отображаются необработанные числовые значения Переменной куба для каждого бина в кубе Пространство-Время. Это может быть важно для визуализации, если вы выбрали агрегировать точки в бины или временную агрегацию по местоположениям в процессе создания куба. Пример приведен ниже.

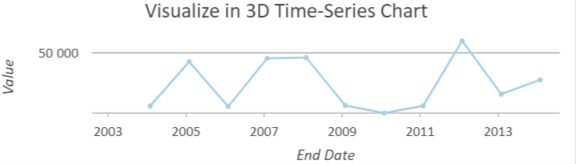

Также создается диаграмма, отображающая Значения по времени для всего куба пространство-время. Пример приведен ниже.

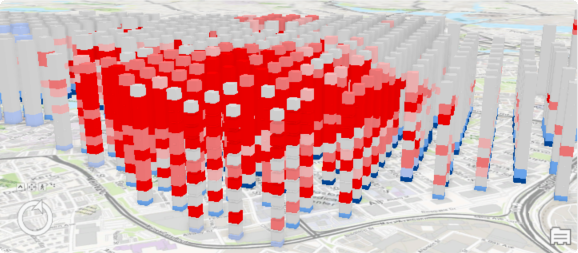

Результаты анализа горячих и холодных точек

Результаты анализа горячих и холодных точек показывают статистическое значение каждого бина в пространственно-временном анализе горячих точек, выполненном с помощью Анализа возникновения горячих точек. Инструмент рассчитывает статистический показатель Getis-Ord Gi* для каждого бина на основании окрестности, определяемой при запуске инструмента. Результаты анализа возникновения горячих точек в 2D идентифицируют тренды в результирующих данных. Пример приведен ниже.

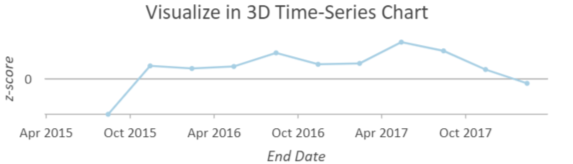

Также создается диаграмма с z-оценками по времени для всего куба. Пример приведен ниже.

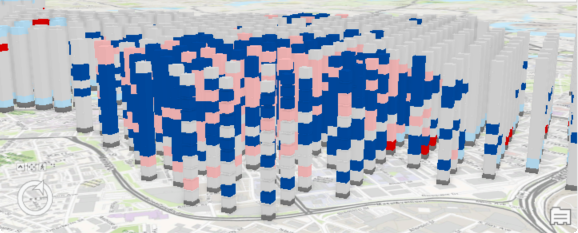

Результаты кластеризации и выбросов

Опция Результаты кластеров и выбросов показывает атрибут COType, назначенный для каждого бина в пространственно-временном анализе, запускаемом в инструменте Анализ локальных выбросов. Инструмент рассчитывает статистический показатель Anselin Локальный индекс Морана I для каждого бина на основании окрестности, определяемой при запуске инструмента. Опция Результаты анализа локальных выбросов в 2D формируют категории по местоположениям. Пример приведен ниже.

В этом параметре также предусмотрено создание диаграммы рассеяния Морана, которую можно использовать для идентификации бинов пространство-время, с выбросами или аномалиями. Пример приведен ниже.

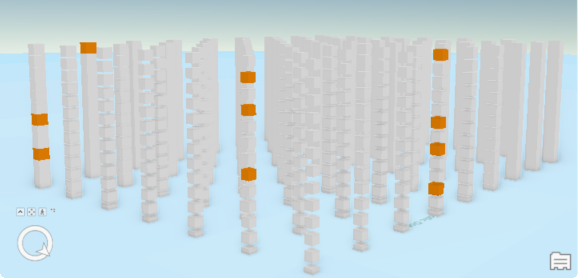

Число оцененных бинов

После создания куба значения для некоторых бинов могут быть рассчитаны на основании оценки, определенной параметром Поля суммирования или Заполнить пустые бины. Бины с оцененными значениями будут отображены с использованием опции отображения Количество оцененных бинов. Это может быть полезно для местоположений, где значения рассчитаны на основании оценки для последовательности бинов в начале, либо в конце временного ряда в местоположении, и результаты прогнозирования в этих местоположениях могут быть сомнительными. Пример приведен ниже.

Значение агрегации времени

Опция Значение агрегации времени отображает число записей, агрегированных в каждом бине пространство-время. Это можно использовать для оценки плотности записей, попадающих в каждый бин при создании куба пространство-время.

Результаты прогнозирования

Опция Результаты прогнозирования отображает результаты в соответствии методом прогнозирования для выбранной Переменной куба. Отображаются исходные временные шаги в параметре Входной куб пространство-время и прогнозируемые значения, добавленные по результатам прогнозирования временных рядов. Пример приведен ниже.

Опция также включает создание диаграммы, отображающей Результаты прогнозирования по времени для всего куба. Пример приведен ниже.

Точки изменения временных рядов

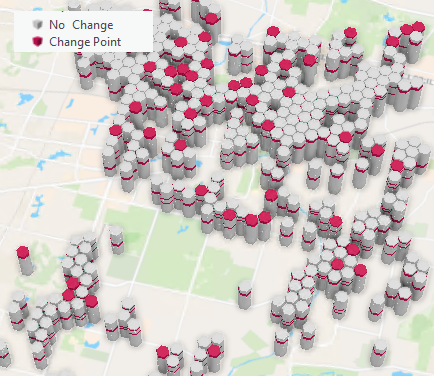

Опция Точки изменения временных рядов отображает обнаруженные точки изменения в 3D. Временные шаги, обнаруженные как точки изменения, отображаются фиолетовым цветом и помечены как Точка изменения, а временные шаги, не обнаруженные как точки изменения, отображаются светло-серым цветом и помечены как Без изменений. Пример приведен ниже. Выходные данные будут содержать поля, указывающие, является ли каждый временной шаг изменением точек с оценками среднего или среднеквадратического отклонения для текущего и предыдущего временных шагов.

Результаты выбросов временных рядов

Опция Результаты выбросов временных рядов отображает временные выбросы, выявленные, если задан параметр Опция выбросов в инструментах Прогнозирования временных рядов для указанной Переменной куба. Пример приведен ниже.

Темы отображения в 2D

Следующие темы могут отображаться в карте. Описание каждой Темы отображения, доступной в инструменте Визуализация куба Пространство-Время в 2D приведены ниже.

Местоположения с данными

Опция Местоположения с данными позволяет увидеть все местоположения, содержащие данные для выбранной Переменной куба, и не показывать местоположения в областях, где отсутствуют агрегированные точки. Эта опция всегда доступна для каждого куба, созданного по агрегации точек. Пример приведен ниже.

Тренды

Опция Тренды показывает области, в которых значения в кубе пространство-время увеличиваются или уменьшаются с течением времени. Эти тренды вычисляются с использованием статистики Манна-Кендалла, запускаемой для указанной Переменной куба в каждом местоположении. Пример приведен ниже.

Тренды горячих и холодных точек

Опция Трендов горячих и холодных точек показывает области, в которых z-оценки в каждом местоположении увеличиваются или уменьшаются с течением времени. Эти результаты вычисляются с использованием статистики Манна-Кендалла, запускаемой для z-оценок для указанной Переменной куба в каждом положении. Пример приведен ниже.

Результаты анализа возникновения горячих точек

Опция Результаты анализа возникновения горячих точек позволяет воспроизвести и отобразить значения, рассчитанные инструментом Анализ возникновения горячих точек, для каждого местоположения. Эти результаты идентифицируют тренды для каждого местоположения в кубе, выявляя, в частности, новые, увеличивающиеся, или уменьшающиеся горячие, или холодные точки. Пример приведен ниже.

Результаты анализа локальных выбросов

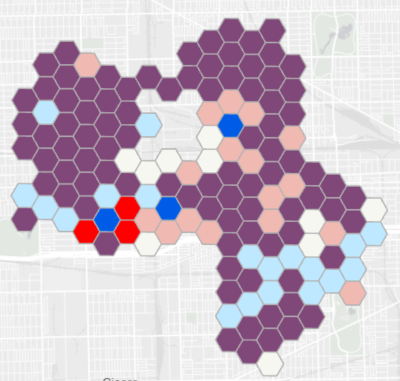

Опция Результаты локальных выбросов позволяет воспроизвести и отобразить значения, рассчитанные инструментом Анализ локальных выбросов. Результаты указывают на значимые кластеры и выбросы в кубе пространство-время по бинам, и определяется категория каждого местоположения по результатам по времени. Пример приведен ниже.

Процент локальных выбросов

Опция Процент локальных выбросов отображает общий процент выбросов в каждом местоположении по времени Это может быть важно для оценки и исследования местоположений, где выбросы фиксируются чаще, чем в соседних местоположениях.

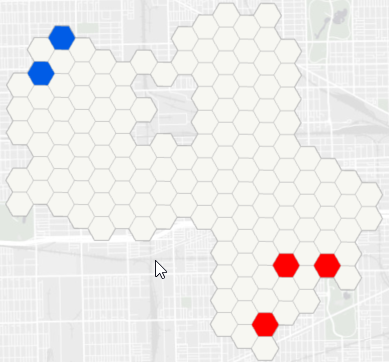

Локальный выброс в последний период времени

Опция Локальный выброс в последний период времени показывает все местоположения, где выбросы были зафиксированы в последние временные отрезки. Пример приведен ниже.

Результаты Кластеризации временных рядов

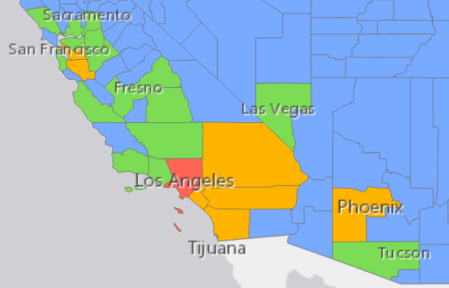

Опция Результат кластеризации временных рядов воспроизводит и отображает результат выполнения инструмента Кластеризация временных рядов для указанной Переменной куба. Инструмент Кластеризация временных рядов выделяет схожие местоположения в кубе пространства-времени и разбивает на отдельные кластеры, где внутри каждого кластера имеются схожие характеристики временных рядов. Временные ряды могут быть кластеризованы различными способами, например, схожие значения во времени или сглаженные периодические закономерности во времени. Пример приведен ниже.

Местоположения без пространственного соседства

Для последнего запуска анализа опция Местоположения без пространственных соседей отображает все местоположения, не имеющие пространственных соседей и, как результат, анализ которых основывается на временных соседях Это может быть полезно, так как идентифицирует местоположения, использующие меньшую информацию в ходе анализа, чем его соседние местоположения. Пример приведен ниже.

Число оцениваемых бинов

Опция Число оцененных бинов отображает число бинов в каждом местоположении, для которых вычислялась оценка. Результаты анализа для местоположений, в которых большое число бинов со значениями, рассчитанными на основании оценки, должны быть дополнительно изучены, чтобы подтвердить их точность.

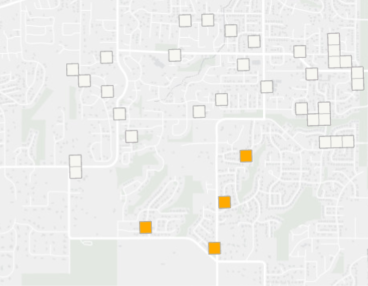

Местоположения, исключенные из анализа

Опция Местоположения, исключенные из анализа отображает местоположения, не соответствующие требованиям оценки для конкретного анализа. Пример приведен ниже.

Точки изменения временных рядов

Опция Точки изменения временных рядов отображает количество точек изменения, обнаруженных в каждом местоположении. Пример приведен ниже.

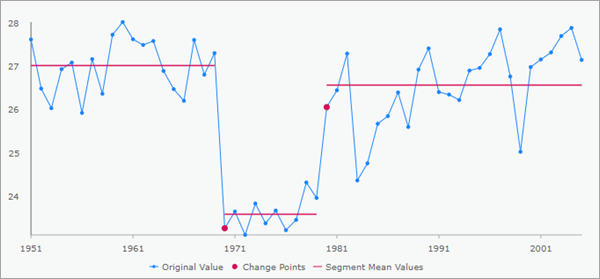

Выходные объекты включали всплывающие диаграммы, отображающие исходный временной ряд с оранжевыми кругами, представляющими точки изменения, и пунктирными зелеными линиями, указывающими средние значения сегмента. Пример приведен ниже.

Результаты выбросов временных рядов

Опция Результаты выбросов временных рядов отображает результаты параметра Опция выбросов в инструментах Прогнозирования временных рядов для указанной Переменной куба. Показываются местоположения, содержащие бины пространство-время, которые учитываются временными выбросами для Переменной куба, по которой выполняется анализ. Выбросы временных рядов - это значения, которые существенно отличаются от закономерностей и тенденций других значений во временных рядах, или указывают на ошибки ввода данных. Даже небольшое количество выбросов во временном ряду местоположения может снизить точность и надежность прогнозов. Местоположения с выбросами, особенно в начале или в конце временного ряда, могут приводить к неверным прогнозам. Такие местоположения помогают определить, насколько можно доверять прогнозируемым значениям для каждого местоположения.

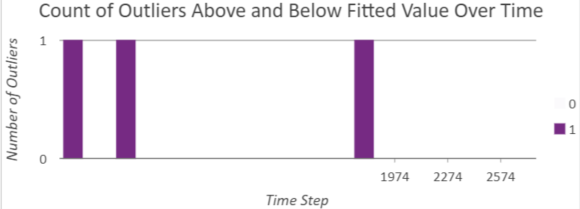

Опция Результаты выбросов временных рядов также создает линейчатую диаграмму, показывающую число временных выбросов в каждом временном шаге. Пример приведен ниже.

Результаты Взаимной корреляции временных рядов

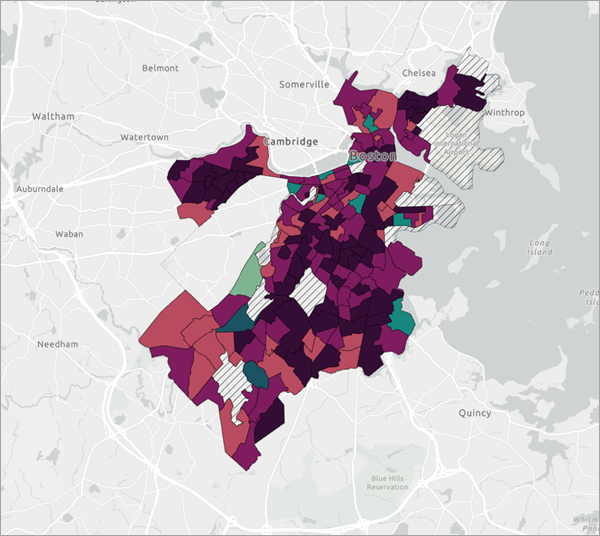

Опция Результаты взаимной корреляции временных рядов отображает составной слой результатов взаимной корреляции. В слоях суммированы самые сильные корреляции (положительные, отрицательные и абсолютные) в каждом местоположении, перекрестные корреляции в каждом временном лаге и статистическая значимость каждой корреляции. Пример приведен ниже.

Контуры

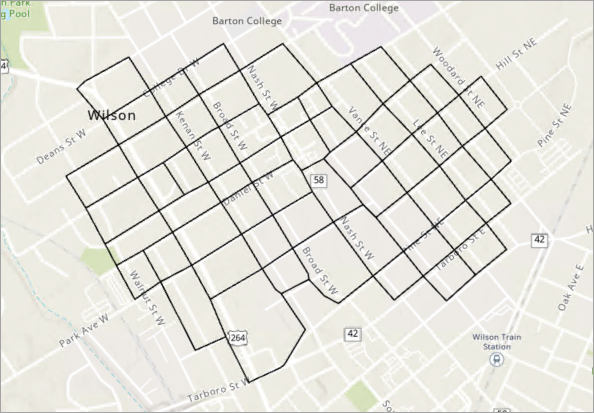

Опция Контуры показывает контуры всех местоположений выбранной переменной. Слой игнорирует маски и отображает полный пространственный экстент переменной. Это опция доступна для всех кубов пространство-время. Пример приведен ниже.

Дополнительные ресурсы

Дополнительные сведения о кубах пространство-время см. следующее:

• Обзор набора инструментов Углубленный анализ пространственно-временных закономерностей содержит краткую информацию о всех доступных инструментах анализа.
• См. раздел Визуализация куба пространство-время для дополнительной информации по изучению куба пространство-время.
• Надстройка Space Time Cube Explorer помогает вам работать и исследовать ваши кубы пространство-время, автоматически настраивая для вас бегунки времени и диапазоны. Эта надстройка также позволяет быстро отображать кубы с помощью множества предустановленных опций символов слоев в Галерее отображения. Надстройка Space Time Cube Explorer доступна на сайте www.esriurl.com/SpaceTimeCubeExplorer.
