ポイントで抽出 (Extract by Points) (Spatial Analyst)

サマリー

座標ポイントに基づいてラスターのセルを抽出します。

レガシー:

このツールは非推奨となり、将来のリリースで削除される予定です。

[マスクで抽出 (Extract by Mask)] ツールにより、機能とパフォーマンスが向上します。

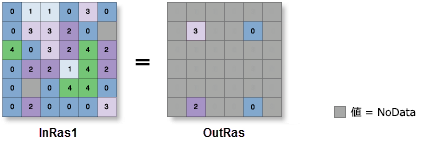

ポイントで抽出の図
OutRas = ExtractByPoints(InRas1, [Point(1.5,0.5),Point(1.5,4.5),Point(4.5,4.5),Point(4.5,0.5)], "INSIDE")

使用法

  • 入力ラスターからの追加属性 (存在する場合) は、そのまま出力ラスター属性テーブルに引き継がれます。 記録されるプロパティに応じて、一部の属性値は再計算が必要な場合があります。

  • [入力ラスター] (Python では in_raster) の値としてマルチバンド ラスターが指定された場合、すべてのバンドが使用されます。

    マルチバンド ラスターから選択したバンドを処理するには、まず、[コンポジット バンド (Composite Bands)] ツールを使用して、それら特定のバンドから構成されるラスター データセットを作成します。 次に、その結果を [入力ラスター] (Python では in_raster) の値として使用します。

    デフォルトの出力形式は、ジオデータベース ラスターです。 出力形式として Esri Grid スタックを指定した場合、スタックの名前を数字で開始したり、名前にスペースを使用したり、9 文字を超える名前にしたりすることはできません。

  • 選択されていないセル位置には NoData 値が代入されます。

  • 入力ラスターが整数の場合、出力ラスターも整数になります。 入力のいずれかが浮動小数点値である場合、出力は浮動小数点値になります。

  • このツールに適用されるジオプロセシング環境の詳細については、「解析環境と Spatial Analyst」をご参照ください。

パラメーター

ラベル説明データ タイプ
入力ラスター

セルを抽出する入力ラスター。

Raster Layer
入力ポイント

ラスターから値を抽出するポイント。

ポイントは、入力ラスターと同じマップ単位で、X,Y 座標の組として指定されます。

Point
抽出エリア
(オプション)

指定したポイント位置に基づいてセルを抽出するか (内部)、ポイント位置の外のセルを抽出するか (外部) 識別します。

  • 内側選択したポイントがあるセルが出力ラスターに書き込まれます。 外部にあるすべてのセルは、出力ラスターでは値が NoData になります。
  • 外側入力ポイントの外部のセルが選択され、出力ラスターに書き込まれます。
String

戻り値

ラベル説明データ タイプ
出力ラスター

入力ラスターから抽出したセル値が格納される出力ラスター。

Raster

ExtractByPoints(in_raster, points, {extraction_area})
名前説明データ タイプ
in_raster

セルを抽出する入力ラスター。

Raster Layer
points
[point,...]

Point クラス オブジェクトの Python リストは、値をラスターから抽出する位置を表します。

ポイント オブジェクトは、入力ラスターと同じマップ単位で、X,Y 座標のリストで指定されます。

オブジェクトの形式:

  • [point(x1,y1), point(x2,y2),...]
Point
extraction_area
(オプション)

指定したポイント位置に基づいてセルを抽出するか (内部)、ポイント位置の外のセルを抽出するか (外部) 識別します。

  • INSIDE選択したポイントがあるセルが出力ラスターに書き込まれます。 外部にあるすべてのセルは、出力ラスターでは値が NoData になります。
  • OUTSIDE入力ポイントの外部のセルが選択され、出力ラスターに書き込まれます。
String

戻り値

名前説明データ タイプ
out_raster

入力ラスターから抽出したセル値が格納される出力ラスター。

Raster

コードのサンプル

ExtractByPoints の例 1 (Python ウィンドウ)

次の例では、指定したポイント座標に基づいてラスターからセルを抽出しています。

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
pointList = [arcpy.Point(743050, 4321275), arcpy.Point(743100, 4321200),
             arcpy.Point(734500,4322000)]
outPointExtract = ExtractByPoints("soil", pointList,"INSIDE")
outPointExtract.save("c:/sapyexamples/output/pntextract")
ExtractByPoints の例 2 (スタンドアロン スクリプト)

次の例では、指定したポイント座標に基づいてラスターからセルを抽出しています。

# Name: ExtractByPoints_Ex_02.py
# Description: Extracts the cells of a raster based on a set of points.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "soil"
pointList = [arcpy.Point(743050, 4321275),
             arcpy.Point(743100, 4321200),
             arcpy.Point(743500, 4322000),
             arcpy.Point(742900, 4321800)]

# Execute ExtractByPoints
outPointExtract = ExtractByPoints("soil", pointList,"INSIDE")

# Save the output
outPointExtract.save("c:/sapyexamples/output/pntext")
