リンク チャートとは

リンク チャートはナレッジ グラフの一部を視覚的に表現します。 以下のセクションでは、リンク チャートの主な用語と一般的な操作について説明します。

ナレッジ グラフ レイヤーとリンク チャート レイヤー

リンク チャートは、エンティティを表すポイント フィーチャとナレッジ グラフ内のリレーションシップを表すライン フィーチャで構成されます。 リンク チャートはリンク チャート ビュー リンク チャート で作成および表示され、[カタログ] ウィンドウとカタログ ビューの [マップ] カテゴリ マップ に表示されます。

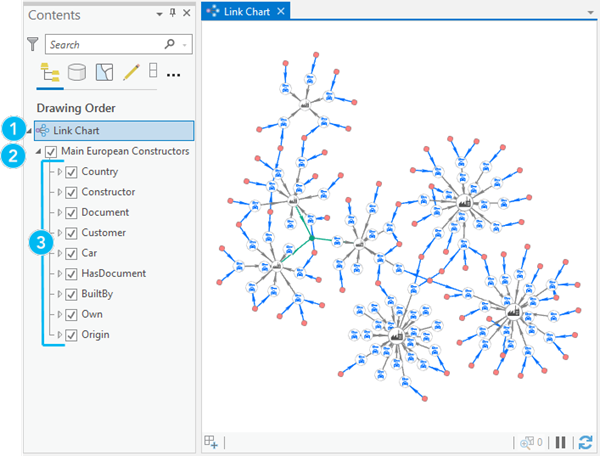

リンク チャート自体は、マップと同様に [コンテンツ] ウィンドウの上部に表示されます (下図の 1 番)。 ナレッジ グラフは、ナレッジ グラフ レイヤーで表されます (下図の 2 番)。

リンク チャート内にナレッジ グラフ レイヤーを視覚化できます。

ナレッジ グラフ レイヤーは、ナレッジ グラフ内のエンティティ タイプおよびリレーションシップ タイプごとに 1 つのリンク チャート レイヤーで構成されます (上図の 3 番)。 以下に示すように、各リンク チャート レイヤーはコンポジット レイヤーです。

  • リンク チャート レイヤー - ナレッジ グラフ内のエンティティまたはリレーションシップを表します (下図の 4 番)。 このレイヤーのデフォルト名は、エンティティ タイプまたはリレーションシップ タイプの名前に対応します。
  • リンク チャート集約レイヤー - リンク チャート内でエンティティとリレーションシップは視覚的にグループ化されます。 リンク チャート集約レイヤーは、リンク チャートで「グループ化されたエンティティまたはグループ化されたリレーションシップ」を表します (下図の 5 番)。 この集約レイヤーでは、グループ化されたエンティティとリレーションシップにさまざまなシンボルを設定できます。 このレイヤーのデフォルト名は、「 - Groups」接尾辞が付いたエンティティ タイプまたはリレーションシップ タイプの名前に対応します。
リンク チャート レイヤーはリンク チャート集約レイヤーを含みます。

マップにおけるフィーチャ レイヤーと同様に、リボンの [リンク チャート レイヤー][リンク チャート集約レイヤー] のタブ セットおよび [レイヤー プロパティ] ダイアログ ボックスを使用して、リンク チャートでリンク チャート レイヤーとリンク チャート集約レイヤーを視覚化する方法を変更できます。

注意:

リンク チャート レイヤーを視覚化する方法をカスタマイズすると、「別のリンク チャートを作成する際のテンプレートとして使用できます」。

グループ化されたエンティティとグループ化されたリレーションシップ

ユーザーは、リンク チャート内のナレッジ グラフ エンティティとナレッジ グラフ リレーションシップをいつでもグループ化できます。

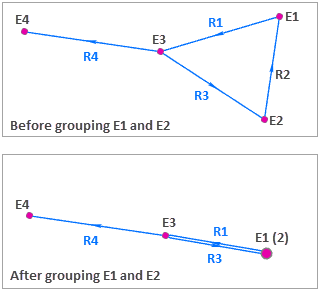

リンク チャート内のエンティティ グループ (次のアフターの図 E1 (2)) は同じエンティティ タイプに基づいているリンク チャート エンティティを集約します (次のビフォーの図 E1 と E2)。 エンティティ グループも、グループ化されたエンティティのペアを接続するリンク チャート リレーションシップを集約します (次のビフォーの図 R2)。

関連付けられた 2 つのエンティティがグループ化された場合の結果。

リンク チャートにおけるエンティティのグループ化の詳細

リレーションシップ グループだけが、次の特性を持つリンク チャート リレーションシップのセットを集約します。

  • セット内のすべてのリレーションシップがリンク チャート内の同じ 2 つのエンティティを接続します。
  • すべてのリレーションシップが同じリレーションシップ タイプを持ちます。
  • すべてのリレーションシップの向きが同じ方向です。

リレーションシップのセットがグループ化された場合の結果。

リンク チャート エンティティとリレーションシップがグループ化されると、それぞれグループ化されたエンティティとグループ化されたリレーションシップと呼ばれます。

リンク チャートにおけるリレーションシップのグループ化の詳細

グループ化されたエンティティとグループ化されたリレーションシップの管理の詳細

リンク チャートの一般的な操作

ナレッジ グラフ エンティティとリレーションシップのセットから「リンク チャートを作成」できます。 リンク チャートが完成したら、次のいずれかの方法でコンテンツを追加できます。

エンティティとリレーションシップを、調査のコンテンツ リストまたは [検索とフィルター] ウィンドウの結果セットからリンク チャートにドラッグすることもできます。

リンク チャートのコンテンツを探索および解析して、ナレッジ グラフの理解を深めます。
