リンク チャート上のグラフ アイテムの選択

リンク チャート上のナレッジ グラフのコンテンツを探索する際に、エンティティとリレーションシップを選択して、移動、解析、編集、または削除できます。 「マップ上でフィーチャを選択」したり、「属性を使用してフィーチャを選択」したりするのと同じ方法で、リンク チャート上のグラフ アイテムを選択できます。

選択オプションの詳細

対話的にグラフ アイテムを選択

デフォルトの四角形の選択ツールを使用するなど、エンティティとリレーションシップを対話的に選択する方法を決定するには、リボン上の選択ツールを使用します。 リストの下部で、グラフ アイテムだけを選択するか、選択して新しい位置に移動するかを選択できます。

  • [選択] - エンティティとリレーションシップを選択します。 たとえば、選択したグラフ アイテムをリンク チャートから削除することができます。 選択したグラフ アイテムを対話的に移動することはできません。
  • [選択と移動] - エンティティとリレーションシップを選択して、別の位置に移動します。 移動したエンティティは、リンク チャート上の選択されなかった他のエンティティに接続されたままになります。 移動したアイテムを残りのリンク チャートに接続するエンティティがストレッチされます。

  1. リボンの [リンク チャート] タブの [選択] グループで、選択ツールをクリックします。
  2. 選択ツールを使用して、ツールに関連付けられている図形を描画することによって、リンク チャート上のグラフ アイテムを選択します。

    四角形

    ポインターをドラッグして、選択するグラフ アイテム上に四角形を描画します。

    なげなわ

    ポインターをドラッグして、選択するグラフ アイテム上にフリーハンド図形を描画します。

    ポインターをドラッグして、選択するグラフ アイテム上に円を描画します。

    ポインターを放すと、リンク チャート上で、描画した図形に重なるエンティティとリレーションシップが選択されます。

  3. 選択したグラフ アイテムを操作するか、[リンク チャート] タブの [選択] グループで [選択解除] 選択解除 をクリックして選択を解除します。 グラフ アイテムがないリンク チャート上の場所をクリックするか、選択できないタイプのグラフ アイテムをクリックして、選択したすべてのエンティティまたはリレーションシップの選択を一度に解除することもできます。
ヒント:

特定のタイプのエンティティまたはリレーションシップに選択を制限できます。 [コンテンツ] ウィンドウで、リンク チャート レイヤーまたはリンク チャート集約レイヤーを右クリックし、[選択] をポイントして、[すべて選択] すべて選択 をクリックします。 リンク チャート上に存在する、該当のタイプのエンティティまたはリレーションシップがすべて選択されます。 または、[このレイヤーのみ選択可能にする] このレイヤーのみ選択可能にする をクリックして、上記のいずれかの方法を使用して、グラフ アイテムを対話的に選択します。

属性によるグラフ アイテムの選択

対話的に行を選択」し、「式を作成」することでマップ上でフィーチャを選択するのと同じ方法で属性を使用して、リンク チャートまたはリンク チャート集約レイヤー上のグラフ アイテムを選択できます。

リンク チャートまたはリンク チャート集約レイヤーの属性テーブルを開き、探索することにより、利用できる情報について理解を深めることができます。 このテーブルには、関連するエンティティ タイプまたはリレーションシップ タイプに対して定義されたプロパティ、エンティティの中心性スコア、グラフ アイテムが属しているグループに関する情報 (該当する場合) が含まれています。

属性テーブル内の行を対話的に選択

リンク チャート レイヤーの属性テーブルを探索するとき、テーブル内の関連する行を選択して、対話的にエンティティまたはリレーションシップを選択できます。 同様に、リンク チャート集約レイヤーの属性テーブルを開くと、リンク チャート上の各エンティティ グループまたはリレーションシップ グループを表す行を選択できます。

  1. [コンテンツ] ウィンドウで、リンク チャート レイヤーまたはリンク チャート集約レイヤーを右クリックし、[テーブルを開く] Open Table をクリックします。
  2. 表示されたテーブルで、Ctrl キーを押しながら対象のエンティティまたはリレーションシップを説明する個別の行をクリックして、「対話的に行を選択」します。

アイテムを選択する式の使用

式を作成して、リンク チャート上のグラフ アイテムを選択できます。 たとえば、リンク チャート上にある特定のエンティティ タイプまたはリレーションシップ タイプのすべてのエンティティまたはリレーションシップを選択できます。 使用頻度の高い式を保存し、読み込むことができます。

[属性条件で選択] ウィンドウは、[属性検索 (Select Layer By Attribute)] ジオプロセシング ツールに関連付けられています。

  1. [属性条件で選択] ウィンドウを開きます。
    • リンク チャートから - [リンク チャート] タブの [選択] グループで、[属性条件で選択] 属性条件で選択 をクリックします。
    • 属性テーブルから - テーブル ビューの上部にあるツールバーで、[属性条件で選択] 属性条件で選択 をクリックします。
  2. [属性条件で選択] ウィンドウで、[入力行] ドロップダウン リストをクリックして、適切なリンク チャート レイヤーまたはリンク チャート集約レイヤーをクリックします。
  3. [選択タイプ] ドロップ ダウン リストをクリックし、実行する選択操作のタイプを選択します。
  4. 属性値を使用して「エンティティまたはリレーションシップを選択する式を定義」します。
  5. [OK] をクリックして、[属性条件で選択] ウィンドウを閉じます。

リンク チャート上の近傍の選択

リンク チャートに選択したエンティティとリレーションシップのセットがある場合、[近傍の選択] ボタンを使用して、隣接グラフ アイテムを選択セットに追加できます。 エンティティを選択すると、リンク チャート上でそのエンティティが属しているすべてのリレーションシップが、各リレーションシップの反対側にあるエンティティとともに選択に追加されます。

エンティティ、そのリレーションシップ、各リレーションシップの反対側にあるエンティティが選択されます。

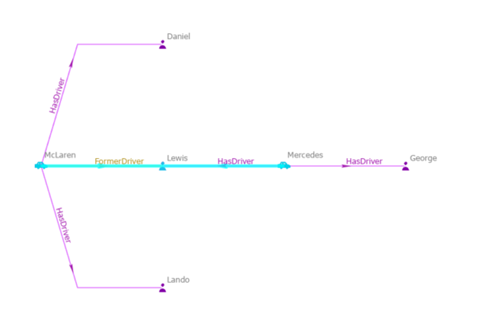

リレーションシップを選択すると、[近傍の選択] 操作により、リレーションシップの起点エンティティと終点エンティティが選択に追加されます。

リレーションシップと起点エンティティと終点エンティティが選択されます。

近傍をもう一度選択すると、次のレベルの隣接グラフ アイテムが選択セットに追加されます。 近傍を連続して数回選択すると、リンク チャートの分断されているエリアを特定したり、チャート上の密度の高いエリアに対する洞察が得られたりします。 選択したフィーチャをリンク チャート上の別の場所に移動することもできます。

近傍のグラフ アイテムを現在の選択に追加するには、次の手順に従います。

  1. 前のセクションに記載された方法のいずれかを使用して、探索する隣接コンテンツがある、アクティブなリンク チャート上のエンティティとリレーションシップを選択します。
  2. リボンの [リンク チャート] タブの [選択] グループで、[近傍の選択] 接続の選択 をクリックします。

現在選択されているグラフ アイテムのセットに隣接しているエンティティとリレーションシップが選択セットに追加されます。

ヒント:

[コンテンツ] ウィンドウの [選択状態別にリスト] タブ 選択状態別にリスト で、リンク チャート上で選択可能なレイヤーを変更できます。 これにより、特定のタイプのリレーションシップと関連エンティティを探索できます。

エンティティ間のエンティティの選択

[エンティティ間の選択] 操作は選択したエンティティを調べて、選択した複数のエンティティに直接接続されているエンティティがリンク チャート上にあるかどうかを判定します。 選択したエンティティのうち 1 つにしか直接接続されていないエンティティは考慮されません。 最初に選択したエンティティから 2 次数以上離れたエンティティは考慮されません。 たとえば、この操作を使用して、ソーシャル ネットワークの主要な仲介人またはサプライ チェーンの重要なサプライヤーをリンク チャート上で特定できます。

このアルゴリズムは、選択したエンティティのみ処理します。 リンク チャート上のエンティティを最低 2 つ選択する必要があります。 エンティティ グループが選択されている場合、グループ内の各エンティティは個別に処理されます。

中間のエンティティが特定されると、最初に選択したエンティティは選択解除され、中間のエンティティが選択されます。

要件を満たすエンティティがない場合は、リンク チャート上で共通のエンティティが見つからなかったことを示すメッセージが表示されます。 たとえば、次の図は、最初に選択された 3 つのエンティティ間にリンク チャート上のエンティティがありません。 リレーションシップが追加されれば、3 つのエンティティが相互に接続される可能性がありますが、リンク チャート上に存在しないため、操作では考慮されません。

リンク チャート上で 3 つのエンティティが選択されています。

[エンティティ間の選択] 操作と [エンティティ間の検索] 操作を比較すると、[エンティティ間の選択] はリンク チャート上に存在するエンティティとリレーションシップだけを考慮します。 一方、[エンティティ間の検索] は基礎となるナレッジ グラフを調べて、「条件を満たすエンティティが存在しない場合は、リンク チャートに追加」します。

リンク チャート上の選択したエンティティ間のエンティティを選択するには、次の手順を実行します。

  1. 2 つ以上のエンティティを選択します。

    リンク チャート上で 3 つのエンティティが選択されています。

  2. リボンの [リンク チャート] タブの [選択] グループで、[エンティティ間の選択] エンティティ間の選択 をクリックします。

    リンク チャート上に存在するリレーションシップを通じて、最初に選択したエンティティのうち複数のエンティティに直接接続されているリンク チャート上のエンティティが特定されます。 最初に選択したグラフ アイテムは選択解除され、中間のエンティティが選択されます。

    最初に選択したエンティティのうち 2 つ以上のエンティティに直接接続されているエンティティが選択されます。
