Les types de symboles (appelés aussi Smart Mapping) présentés dépendent, en effet, de la géométrie de l’entité que vous cartographiez (points, lignes ou polygones) et du type d’attributs de données (nombres, catégories, dates, etc.) que vous sélectionnez. La sélection d’un type de symbole vous permet de cibler des publics spécifiques et d’utiliser des options pour mettre en évidence certains aspects des données de différentes façons.
Pour en savoir plus sur les types de symboles (Smart Mapping), consultez la série de didacticiels ArcGIS Styles Smart Mapping dans Map Viewer.
Référez-vous aux sections suivantes pour déterminer le type de symbole le plus approprié pour représenter les données. Pour appliquer un type de symbole aux données, suivez le processus décrit à la rubrique Modifier les paramètres de style.

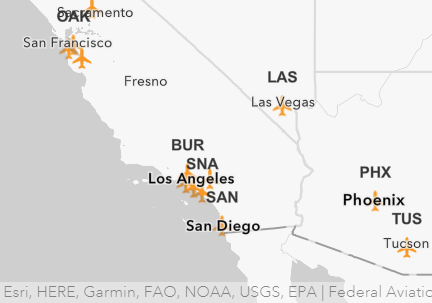

Emplacement
Le type de symbole de localisation montre comment les entités sont distribuées sur une carte (par exemple, si elles sont agrégées ou dispersées). Ce style utilise un symbole pour toutes les entités (point, ligne ou polygone) dans une couche. Les symboles de localisation sont dimensionnés de façon identique sur la carte.
Lorsque vous importez des données dans ArcGIS for Power BI, le type de symbole par défaut est Location (Localisation). Le type de symbole Localisation peut s’appliquer à n’importe quel type de couche dans ArcGIS for Power BI. Il s’agit du seul type de symbole disponible pour les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone).
Pour plus d’informations sur les styles avec le type de symbole de localisation, reportez-vous à la rubrique Smart Mapping : localisation (symbole unique).
Des exemples d’utilisation du type de symbole Localisation sont listés dans la table suivante :
| Exemples | Questions auxquelles ce type de symbole permet de répondre |
|---|---|
|
|
Carte de densité
Une carte de densité affiche la densité relative des points sur la carte sous forme d’un dégradé de couleurs continu qui indique une température allant de froid (quelques points) à chaud (beaucoup de points).
Les cartes de densité peuvent être utilisées avec les données de localisation pour afficher la densité relative des localisations sur une carte. Toutefois, lorsque vous ajoutez un attribut de données numérique, la carte de densité est pondérée en fonction de cet attribut et affiche les données relatives de l’attribut et de la densité. Pour créer une carte de densité pondérée avec des données Power BI, ajoutez un attribut numérique dans le champ Size (Taille) de la fenêtre Build visual (Générer un visuel). Pour créer une carte de densité pondérée avec des données ArcGIS Online, ajoutez un attribut numérique dans l’onglet Symbology (Symbologie)
.
Vous pouvez utiliser des cartes de densité pour apparier uniquement la localisation d’entités ponctuelles, et non des lignes ou des polygones. Ces cartes sont utiles lorsque de nombreux points d’une carte sont proches les uns des autres ou se superposent, ce qui empêche de distinguer clairement les entités. Elles sont efficaces lorsque les données comportent de nombreux points ou si vous disposez d’une couche avec des événements basés sur des points. Par exemple, vous pouvez utiliser une carte de densité pour afficher des données basées sur des événements au fil du temps, comme les infractions de la circulation.
Conseil :
Une carte de densité présente moins d’intérêt si vous ne disposez que de quelques localisations. Représentez les couches comportant peu de points ou des points dispersés de façon diffuse à l’aide du style Location (Localisation).
Dans ArcGIS for Power BI, le style de carte de densité peut être appliqué aux données Power BI, ainsi qu’aux couches d’entités et aux couches démographiques ajoutées à votre visualisation ArcGIS for Power BI depuis ArcGIS Online. Il peut également s’appliquer aux couches de résultat à partir des outils Join layers (Couches de jointure) et Find similar (Rechercher des localisations similaires). Il n’est pas disponible pour les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone).
Pour styliser les couches ArcGIS avec le type de symbole de la carte de densité dans ArcGIS for Power BI, ajoutez une couche d’entités ponctuelles à une carte. Pour styliser des données Power BI avec le type de style de la carte de densité, ajoutez des données de localisation ponctuelle (coordonnées ou adresses, par exemple) dans les champs Location (Localisation) ou Latitude (Y) et Longitude (X). L’option Heat map (Carte de densité) apparaît dans le menu déroulant Symbol type (Type de symbole).
Pour plus d’informations sur les cartes de densité, reportez-vous à l’article de blog ArcGIS Révéler les modèles avec le style Heat map (Carte de densité).
Des exemples d’utilisation d’une carte de densité sont listés dans la table suivante :
| Exemples (points uniquement) | Questions auxquelles ce type de symbole permet de répondre |
|---|---|
|
|
Taille
Vous pouvez utiliser des tailles de symboles gradués pour représenter les données numériques ou catégories classées, ce qui permet de comparer visuellement des quantités ou d'identifier des tendances.
Dans les cartes stylisées avec des symboles proportionnels, les symboles plus grands représentent des nombres supérieurs. Ajustez la taille des symboles pour définir les données. Par exemple, vous pouvez utiliser des symboles proportionnels pour afficher la population totale autour des bibliothèques publiques dans l’Iowa.
Dans ArcGIS for Power BI, le style de taille peut être appliqué aux données Power BI, ainsi qu’aux couches d’entités et aux couches démographiques ajoutées à votre visualisation ArcGIS for Power BI depuis ArcGIS Online. Il peut également s’appliquer aux couches de résultat à partir des outils Join layers (Couches de jointure) et Find similar (Rechercher des localisations similaires). Il n’est pas disponible pour les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone).
Pour styliser les couches ArcGIS avec le type de symbole de taille dans ArcGIS for Power BI, ajoutez un attribut numérique dans l’onglet Symbology (Symbologie) . Pour styliser les données Power BI avec le type du style de taille, ajoutez un attribut de données numérique dans le champ Size (Taille) de la fenêtre Build visual (Générer un visuel). L’option Size (Taille) apparaît dans le menu déroulant Symbol type (Type de symbole).
Pour plus d’informations sur la stylisation avec des symboles proportionnels, reportez-vous à la rubrique Smart Mapping : totaux et montants (taille).
Couleur
Lorsqu’une carte contient des données numériques, vous pouvez distinguer les entités à l’aide de couleurs graduées pour refléter un total ou un montant. Différents types de dégradés de couleurs permettent de mettre en avant des valeurs de données faibles à élevées (par exemple, un dégradé allant des couleurs les plus claires aux plus foncées peut illustrer la plage de consommation électrique par habitant).
Il est possible d’appliquer des dégradés de couleurs à des données ponctuelles (localisations des services ou commerces), des lignes (rivières ou autoroutes) et des polygones (limites de villes ou codes postaux).
Dans ArcGIS for Power BI, le style de couleur peut être appliqué aux données Power BI, ainsi qu’aux couches d’entités et aux couches démographiques ajoutées à votre visualisation ArcGIS for Power BI depuis ArcGIS Online. Il peut également s’appliquer aux couches de résultat à partir des outils Join layers (Couches de jointure) et Find similar (Rechercher des localisations similaires). Il n’est pas disponible pour les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone).
Pour styliser les couches ArcGIS avec le type de symbole de couleur dans ArcGIS for Power BI, ajoutez un attribut numérique dans l’onglet Symbology (Symbologie) . Pour styliser les données Power BI avec le type du style de couleur, ajoutez un attribut de données numérique dans le champ Color (Couleur) de la fenêtre Build visual (Générer un visuel). L’option Color (Couleur) apparaît dans le menu déroulant Symbol type (Type de symbole).
Reportez-vous à la rubrique Smart Mapping : totaux et montants (couleur) pour plus d’informations.
Des exemples d’utilisation des couleurs graduées sont listés dans la table suivante :
| Exemples (applicables à la taille ou la couleur) | Questions auxquelles ce type de symbole permet de répondre |
|---|---|
|
|
Couleur et taille
Lorsque les données comportent plusieurs attributs, vous pouvez styliser une carte afin d’en comparer deux. Ce type de symbole utilise des tailles proportionnelles pour mettre l’accent sur les concentrations les plus élevées et les plus faibles du premier attribut et il utilise des couleurs complémentaires pour mettre l’accent sur la distribution la plus forte et la plus faible du second attribut.
Reportez-vous à la rubrique Smart Mapping : couleur et taille pour plus d’informations.
Vous pouvez également choisir un thème avec le style de couleur et taille pour mettre en évidence des valeurs dynamiques dans les données. Par exemple, le thème Supérieur et inférieur vous permet de représenter un attribut unique autour d’une valeur centrale en utilisant différentes paires de couleurs et de symboles proportionnels pour montrer les valeurs supérieures et inférieures au centre. Ce thème peut vous aider à visualiser des données, par exemple les endroits où le taux de pauvreté est supérieur à la moyenne nationale et ceux où il est en dessous. Pour trouver des options de thème, examinez le menu déroulant Theme (Thème) sous Symbol styling (Style de symbole) sur l’onglet Style options (Options de style)
.
Dans ArcGIS for Power BI, le style de couleur et taille peut être appliqué aux données Power BI, ainsi qu’aux couches d’entités et aux couches démographiques ajoutées à votre visualisation ArcGIS for Power BI depuis ArcGIS Online. Il peut également s’appliquer aux couches de résultat à partir des outils Join layers (Couches de jointure) et Find similar (Rechercher des localisations similaires). Il n’est pas disponible pour les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone).
Pour styliser les couches ArcGIS avec le type de symbole de couleur et taille dans ArcGIS for Power BI, ajoutez deux attributs numériques dans l’onglet Symbology (Symbologie) . Pour styliser les données Power BI avec le type de symbole de couleur et taille, ajoutez un attribut de données numérique dans le champ Size (Taille) et un attribut de données numérique dans le champ Color (Couleur) de la fenêtre Build visual (Générer un visuel). L’option Color and size (Couleur et taille) apparaît dans le menu déroulant Symbol type (Type de symbole).
Des exemples d’utilisation de la couleur et de la taille sont listés dans la table suivante :
| Exemples | Questions auxquelles ce type de symbole permet de répondre |
|---|---|
|
|
Types
Vous pouvez utiliser le style Types pour illustrer différents types de données catégorielles dans ArcGIS for Power BI et non pas des nombres ou des mesures numériques. Par exemple, vous pouvez utiliser des couleurs et formes différentes pour représenter différents types de réseaux routiers ou d’autoroutes.
Remarque :
Un maximum de 200 valeurs uniques peuvent être utilisées et 10 couleurs sont disponibles. La même couleur peut représenter plusieurs catégories. Le style de carte Types est plus révélateur si les données contiennent jusqu’à 10 catégories (par exemple, des types de restaurants, des espèces d’arbres ou des partis politiques).Dans ArcGIS for Power BI, le style Types peut être appliqué aux données Power BI, ainsi qu’aux couches d’entités et aux couches démographiques ajoutées à votre visualisation ArcGIS for Power BI depuis ArcGIS Online. Il peut également s’appliquer aux couches de résultat à partir des outils Join layers (Couches de jointure) et Find similar (Rechercher des localisations similaires). Il n’est pas disponible pour les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone).
Pour styliser les couches ArcGIS avec le type de symbole Types dans ArcGIS for Power BI, ajoutez un attribut catégoriel dans l’onglet Symbology (Symbologie) . Pour styliser les données Power BI avec le type de symbole Types, ajoutez un attribut de données catégoriel dans le champ Color (Couleur) de la fenêtre Build visual (Générer un visuel). L’option Types apparaît dans le menu déroulant Symbol type (Type de symbole).
Pour plus d’informations, reportez-vous à la rubrique Types uniques.
Des exemples d’utilisation des types sont listés dans la table suivante :
| Exemples | Questions auxquelles ce type de symbole permet de répondre |
|---|---|
|
|
Types et taille
Utilisez ce style Types et taille pour représenter les données catégorielles et un réseau fixe de données numériques avec des symboles de tailles proportionnelles pour illustrer les zones de plus forte variance.
Dans ArcGIS for Power BI, le style de types et taille peut être appliqué aux données Power BI, ainsi qu’aux couches d’entités et aux couches démographiques ajoutées à votre visualisation ArcGIS for Power BI depuis ArcGIS Online. Il peut également s’appliquer aux couches de résultat à partir des outils Join layers (Couches de jointure) et Find similar (Rechercher des localisations similaires). Il n’est pas disponible pour les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone).
Pour styliser les couches ArcGIS avec le type de symbole de types et taille dans ArcGIS for Power BI, ajoutez un attribut numérique et un attribut catégoriel dans l’onglet Symbology (Symbologie) . Pour styliser les données Power BI avec le type de symbole de types et taille, ajoutez un attribut de données numérique dans le champ Size (Taille) et un attribut de données numérique dans le champ Color (Couleur) de la fenêtre Build visual (Générer un visuel). L’option Types and size (Types et taille) apparaît dans le menu déroulant Symbol type (Type de symbole).
Pour en savoir plus, reportez-vous à l’article de blog ArcGIS Style de dessin conçu pour les données catégorielles : types.
Des exemples d’utilisation des types et de la taille sont listés dans la table suivante :
| Exemples | Questions auxquelles ce type de symbole permet de répondre |
|---|---|
|
|
Diagramme à secteurs (en anneau)
Utilisez des diagrammes à secteurs ou en anneau pour indiquer les proportions des données catégorielles associées à une seule entité, à l’aide d’un total ou d’un résumé statistique. Les symboles de diagrammes à secteurs permettent de répondre à des questions portant, par exemple, sur les proportions des catégories pour chaque entité sur une carte ou de comparer des totaux ou des résumés statistiques entre des localisations.
Supposons que vous deviez examiner les souscriptions de polices d’assurance aux États-Unis afin de situer le potentiel de marché pour chaque catégorie de police (automobile, invalidité, vie et biens). Vous pouvez sélectionner chaque champ de classe de polices et cartographier les champs à l’aide du style Charts (Diagrammes). Les données sont représentées sous forme de symboles de diagramme à secteurs indiquant les proportions de chaque classe de police achetée dans chaque état.
Conseil :
Pour afficher un diagramme en anneau au lieu d’un diagramme à secteurs, ajustez le curseur Shape (Forme) sous Chart styling (Style du diagramme) sur l’onglet Style options (Options de style) .
Dans ArcGIS for Power BI, le style de diagramme à secteurs (en anneau) peut s’appliquer aux couches d’entités et aux couches démographiques ajoutées depuis ArcGIS Online, ainsi qu’aux couches de résultat provenant de l’outil Join layers (Couches de jointure). Il n’est pas disponible pour les couches de données Power BI ou les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone) ou de l’outil Find similar (Rechercher les localisations similaires). En savoir plus sur l’ajout de couches à votre visualisation ArcGIS for Power BI depuis ArcGIS Online.
Pour rechercher le type de symbole de diagramme à secteurs (en anneau) dans ArcGIS for Power BI, ajoutez deux attributs numériques ou plus dans l’onglet Symbology (Symbologie) . L’option Pie (donut) chart (Diagramme à secteurs (en anneau)) apparaît dans le menu déroulant Symbol type (Type de symbole).
Voir un exemple de diagrammes.
Densité des points
Le style Dot Density (Densité de points) permet de visualiser la distribution d’un attribut numérique ou de comparer plusieurs attributs numériques grâce à des points de différentes couleurs. Grâce à ce style, chaque point représente un nombre de choses ou de personnes, tels que des citoyens, des ventes ou des crimes. Le style Dot Density (Densité de points) est adapté aux couches qui comportent des entités surfaciques associées à des quantités ou des totaux partageant une même unité de mesure (par exemple, des personnes, maisons, rapports d’incident, totaux en dollars, etc.).
Par exemple, vous pouvez utiliser ce style pour illustrer la concentration des sans-abris à la rue par rapport aux sans-abris bénéficiant d’un hébergement temporaire dans une ville, ou encore la distribution de la population par origine ethnique aux États-Unis.
Dans ArcGIS for Power BI, le style Densité de points est disponible uniquement pour les couches surfaciques. Ce style peut s’appliquer aux couches d’entités et aux couches démographiques ajoutées depuis ArcGIS Online, ainsi qu’aux couches de résultat provenant de l’outil Join layers (Couches de jointure). Il n’est pas disponible pour les couches de données Power BI ou les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone) ou de l’outil Find similar (Rechercher les localisations similaires). En savoir plus sur l’ajout de couches à votre visualisation ArcGIS for Power BI depuis ArcGIS Online.
Pour rechercher le type de symbole Densité de points dans ArcGIS for Power BI, ajoutez deux attributs numériques ou plus dans l’onglet Symbology (Symbologie) . L’option Dot density (Densité de points) apparaît dans le menu déroulant Symbol type (Type de symbole).
Voir un exemple de densité de points.
Catégorie prédominante
Le style Catégorie prédominante est utile si une couche contient plusieurs attributs associés que vous souhaitez comparer afin de déterminer l’attribut prédominant, à savoir celui présentant la valeur la plus élevée, ainsi que l’importance de sa prédominance par rapport aux autres attributs de la couche.
Par exemple, vous pouvez utiliser ce style afin d’afficher la population ethnique prédominante pour chaque recensement à Los Angeles (Californie) et voir à quel point la population prédominante l’emporte par rapport aux autres populations.
Dans ArcGIS for Power BI, le style Catégorie prédominante est disponible pour les couches d’entités et les couches démographiques ajoutées depuis ArcGIS Online, ainsi que les couches de résultat provenant de l’outil Join layers (Couches de jointure). Il n’est pas disponible pour les couches de données Power BI ou les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone) ou de l’outil Find similar (Rechercher les localisations similaires). En savoir plus sur l’ajout de couches à votre visualisation ArcGIS for Power BI depuis ArcGIS Online.
Pour rechercher le type de symbole Catégorie prédominante dans ArcGIS for Power BI, ajoutez deux attributs numériques ou plus dans l’onglet Symbology (Symbologie) . L’option Predominant category (Catégorie prédominante) apparaît dans le menu déroulant Symbol type (Type de symbole).
Voir un exemple de prédominance.
Relation
Le style Smart Mapping Relationship (Relation) permet de visualiser la relation entre deux attributs numériques des données d’entités ponctuelles, linéaires ou surfaciques. Par exemple, vous pouvez déterminer s’il existe une relation entre la richesse et la rareté des espèces dans le monde et voir à quels endroits cette relation est la plus prononcée. Basé sur la technique cartographique choroplèthe bivariée, le style Relationship (Relation) applique un dégradé de couleurs distinct aux données classées dans chaque attribut et combine les dégradés pour vous permettre de voir à quel endroit les attributs peuvent être associés. Vous pouvez explorer la relation à l’aide de différentes options de focalisation.
Par exemple, vous pouvez vous concentrer sur les régions où la richesse et la rareté des espèces sont élevées ou sur celles où elles sont toutes deux faibles. Vous pouvez également modifier la méthode de classification et d’autres options.
Dans ArcGIS for Power BI, le style de relation est disponible pour les couches d’entités et les couches démographiques ajoutées depuis ArcGIS Online, ainsi que les couches de résultat provenant de l’outil Join layers (Couches de jointure). Il n’est pas disponible pour les couches de données Power BI ou les couches de résultat provenant de l’outil d’analyse Buffer/Drive time (Zone tampon/zone isochrone) ou de l’outil Find similar (Rechercher les localisations similaires). En savoir plus sur l’ajout de couches à votre visualisation ArcGIS for Power BI depuis ArcGIS Online.
Pour rechercher le type de symbole de relation dans ArcGIS for Power BI, ajoutez deux attributs numériques dans l’onglet Symbology (Symbologie) . L’option Relationship (Relation) apparaît dans le menu déroulant Symbol type (Type de symbole).
Voir un exemple de relation.
