Symboles de remplissage

Les symboles de remplissage simples définissent les styles par défaut appliqués aux polygones. Chaque objet symbole de remplissage est défini comme suit :

"defaultFillSymbols": [{
	"color": [17, 140, 17, 179],
	"type":  "esriSFS",
	"style": "esriSFSSolid",
	"outline": {
		"type": "esriSLS",
		"style": "esriSLSSolid",
		"color": [17, 140, 17, 179],
		"width": 1.25
		}
			},
...
],

• color : précise la série de quatre éléments qui définit les valeurs rouge, vert, bleu et alpha values de la ligne, dans cet ordre. Les valeurs sont comprises entre 0 et 255.
• type : Précise le type de symbole. La propriété de type d'un symbole de remplissage simple est esriSFS.
• style précise le style appliqué au remplissage. Le style de remplissage par défaut est esriSFSSolid. Les motifs de remplissage sont les suivants :
  • esriSFSSolid
  • esriSFSCross
  • esriSFSDiagonalCross
  • esriSFSBackwardDiagonal
  • esriSFSForwardDiagonal
  • esriSFSHorizontal
  • esriSFSVertical
  • esriSFSNull (invisible)
• outline : précise les propriétés du contour du polygone. Pour plus de détails, reportez-vous à la rubrique Symboles de ligne.

L'image suivante illustre les symboles de remplissage par défaut :

Symboles linéaires

Les symboles de ligne simples spécifient les styles par défaut appliqués aux contours des polylignes ou polygones. Chaque objet symbole de ligne est défini comme suit :

],
  "defaultLineSymbols": [{
  	"color": [255, 11, 11, 255],
 	"width": 0.4,
  	"type": "esriSLS",
  	"style": "esriSLSSolid"
  },
  ...
]

• color : précise la série de quatre éléments qui définit les valeurs rouge, vert, bleu et alpha values de la ligne, dans cet ordre. Les valeurs sont comprises entre 0 et 255.
• width : précise la largeur, en points, de la ligne.
• type : Précise le type de symbole. La propriété de type d'un symbole de ligne simple est esriSLS.
• style précise le style appliqué à la ligne. Le style de ligne par défaut est esriSLSSolid. Les motifs de ligne sont les suivants :
  • esriSLSSolid
  • esriSLSDash
  • esriSLSDashDot
  • esriSLSDashDotDot
  • esriSLSDot
  • esriSLSNull (invisible)

L'image suivante illustre les symboles de ligne par défaut :

Symboles ponctuels

Les symboles ponctuels servent à définir les styles des entités ponctuelles. Le jeu de symboles par défaut définit les symboles automatiquement utilisés pour représenter les entités lorsque des données ponctuelles sont ajoutées à la carte.

Par défaut, Esri Maps for IBM Cognos utilise des formes de symboles ponctuels simples pour symboliser les données ponctuelles ajoutées à la carte.

La section defaultMarkerSymbols du fichier de définitions de symboles par défaut (symbols.json.txt) pointe vers les symboles à utiliser par défaut pour symboliser des points sur la carte. Vous pouvez modifier cette section de sorte qu'elle pointe vers des symobles différents contenus dans Esri Maps for IBM Cognos. Chaque objet symbole ponctuel est défini comme suit :

],
 "defaultMarkerSymbols":[{
	"angle": 0,
	"xoffset": 0,
 	"yoffset": 0,
	"type": "esriSMS",
 	"style": "esriSMSCircle",
	"color": [255, 11, 11, 128],
 	"size": 7.25,
	"outline": 	{
		"color":[255,11, 11, 255],
		"width": 1,
 		"type": "esriSLS",
		"style": "esriSLSSolid"
			}
				},
	...
]

• type : Précise le type de symbole. La propriété de type d'un symbole ponctuel simple est esriSMS. Pour un symbole ponctuel de type image, le type est esriPMS.
• style précise le style appliqué au symbole. Le style de symbole par défaut est esriSMSCircle. Les styles de symboles disponibles sont notamment :
  • esriSMSCircle
  • esriSMSCross
  • esriSMSDiamond
  • esriSMSSquare
  • esriSMSX
• color : précise la série de quatre éléments qui définit les valeurs rouge, vert, bleu et alpha values du symbole, dans cet ordre. Les valeurs sont comprises entre 0 et 255.
• size : précise la taille, en points, du symbole.

Les propriétés facultatives sont les suivantes :

• angle : indique le nombre de degrés (0 à 360) duquel un symbole ponctuel est pivoté. La rotation s'effectue à partir de l'Est dans le sens anti-horaire, où l'Est est l'axe 0°.
• xoffset : indique le décalage horizontal, en points, du symbole ponctuel par rapport à l'emplacement de point réel. Des valeurs positives décalent vers la droite, des valeurs négatives vers la gauche.
• yoffset : indique le décalage vertical, en points, du symbole ponctuel par rapport à l'emplacement de point réel. Des valeurs positives décalent vers le haut, des valeurs négatives vers le bas.
• outline ; précise les propriétés du contour du symbole. Pour plus de détails, reportez-vous à la rubrique Symboles de ligne.

L'ordre dans lequel les objets symboles ponctuels sont définis dans le fichier correspond à l'ordre dans lequel ils sont utilisés pour effectuer le rendu d'entités sur la carte lorsque des données ponctuelles sont ajoutées. Par exemple, par défaut, des formes circulaires rouges (esriSMSCircle) sont utilisées pour la première couche de points, des formes circulaires bleues pour la deuxième, etc.

Dégradés de couleurs de carte de densité

Les dégradés de couleurs pour les cartes de densité précisent une plage de couleurs appliquée à un groupe de symboles qui représentent une carte de densité. Chaque dégradé de couleurs est précisé sous la forme d'un ensemble de couleurs défini en tant que valeurs rouge, vert, bleu et alpha.

Par exemple, les objets JSON suivants précisent les couleurs composant les dégradés de couleurs illustrés ci-après :

],
	"heatMapColorRamps": [
	[
		[0, 0, 255, 0],
		[0, 0, 255, 0.6],
		[0, 255, 255, 0.6],
		[0, 255, 0, 0.6],
		[255, 255, 0, 0.6],
		[255, 0, 0, 0.6]
	],
	[
		[133, 193, 200, 1],
		[144, 161, 190, 1],
		[156, 129, 132, 1],
		[167, 97, 170, 1],
		[175, 73, 128, 1],
		[184, 48, 85, 1],
		[192, 24, 42, 1],
		[200, 0, 0, 1],
		[211, 51, 0, 1],
		[222, 102, 0, 1],
		[233, 153, 0, 1],
		[244, 204, 0, 1],
		[255, 255, 0, 1]
	]
]

Dégradés de couleur d'interruptions de classe

Les dégradés de couleurs pour les interruptions de classe précisent une plage de couleurs appliquée à des entités regroupées en classes. Les couleurs de début, fin et intermédiaires qui composent le dégradé de couleurs sont définis sous la forme d'objets qui définissent les valeurs rouge, vert et bleu de chaque couleur (les couleurs peuvent être décrites avec des valeurs hex ou des valeurs de couleurs codées).

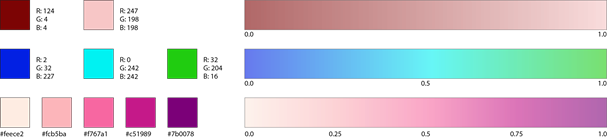

Par exemple, les objets JSON suivants précisent les couleurs composant les dégradés de couleurs illustrés ci-après :

],
  "classBreaksColorRamps": [
	{ "0.0": [124, 4, 4], "1.0": [247, 198, 198] },
    { "0.0": [2, 32, 227], "0.5": [0, 242, 242], "1.0": [32, 204, 16] },
    { "0.0": "#feeedf", "0.25": "#fdbe86", "0.5": "#fd8c3d", "0.75": "#e65507", "1.0": "#a63700" }
]

Dégradés de couleurs de valeurs uniques

Les dégradés de couleurs de valeur unique précisent une plage de couleurs appliquée à des entités regroupées selon des valeurs uniques. Les couleurs de début, fin et intermédiaires qui composent le dégradé de couleurs sont définis sous la forme d'objets qui définissent les valeurs rouge, vert et bleu de chaque couleur (les couleurs peuvent être décrites avec des valeurs hex ou des valeurs de couleurs codées).

Par exemple, les objets JSON suivants précisent les couleurs composant les dégradés de couleurs illustrés ci-après :

],
  "uniqueValueColorRamps": [
	{ "0.0": [51, 153, 51], "0.5": [255, 255, 191], "1.0": [255, 0, 0] },
    { "0.0": [161, 215, 106], "0.5": [247, 247, 247], "1.0": [233, 163, 201] },
    { "0.0": [123, 50, 148], "0.5": [247, 247, 247], "1.0": [0, 136, 55] }
]
