Les widgets Visionneuse de documents, Explorateur de documents et Explorateur de liens dans ArcGIS Experience Builder permettent d’utiliser Autodesk Docs et ArcGIS afin de créer des expériences créatives adaptées aux processus pour les intervenants de projets BIM et SIG. Vous devez vous authentifier auprès de Autodesk pour utiliser ces widgets et accéder aux données de projet Autodesk Construction Cloud (ACC) ou BIM 360.
Pour en savoir plus sur ces widgets dans ArcGIS Experience Builder, consultez ce qui suit :
Cas d’utilisation
Ces widgets ArcGIS Experience Builder permettent des cas d’utilisation qui ne seraient pas possibles avec des applications préconfigurées :
- Les ingénieurs de projet ont le choix parmi différents modèles d’applications qui s’adaptent aux besoins et processus spécifiques aux projets. En intégrant des widgets spécialisés à une combinaison des widgets Visionneuse de documents, Explorateur de documents et Explorateur de liens, les ingénieurs peuvent optimiser la planification et la gestion de projet pour des développements qui s’étirent sur de vastes distances.
- Les architectes peuvent créer des applications personnalisées et interactives pour analyser leurs dernières conceptions publiées chargées avec l’outil Connexion BIM Cloud dans ArcGIS Pro. Ces applications et ces outils automatisés peuvent réduire considérablement l’effort d’intégration des équipes qui ne sont pas habituées à travailler dans des environnements SIG, ce qui accélère l’adoption et favorise la reconnaissance.
- Les responsables d’exploitation peuvent lier leurs applications personnalisées à d’autres environnements de données tiers et rattacher des processus mobiles qui facilitent le partage de données collaboratives entre les équipes au bureau et celles missionnées sur site.
- Les développeurs AEC peuvent adapter les applications personnalisées en fonction de l’augmentation de la complexité et de l’étendue du projet au fil du temps. L’adaptation aux besoins évolutifs du projet garantit des processus fluides qui se complètent mutuellement grâce à une productivité et une efficacité accrues.
- Les responsables de projet peuvent établir une présence de marque pour leurs projets, en vue d’attirer des clients et investisseurs éventuels. L’incorporation de l’identité de marque d’une entreprise dans des applications intelligentes peut élargir la portée de leur identité visuelle, ce qui les distingue de leurs concurrents et met en avant leur professionnalisme.
Prise en main
Les widgets Visionneuse de documents, Explorateur de documents et Explorateur de liens prolongent l’intégration SIG et BIM dans des applications ArcGIS Experience Builder personnalisables et centrées sur l’utilisateur. Pour utiliser ces widgets, vous devez disposer des éléments suivants :
- Un projet ACC ou BIM 360 avec Autodesk Docs
- Le type d’utilisateur Contributor ou un type d’utilisateur ArcGIS supérieur. Pour en savoir plus, reportez-vous à la rubrique Types d’utilisateurs, rôles et privilèges.
Vous devez en outre lier les types de source de données suivants au widget Carte :
- Une carte ou scène Web contenant des couches d’entités avec des liens spécifiés dans un projet ArcGIS GeoBIM
- Une carte ou scène Web avec du contenu BIM ajouté à l’aide de l’outil Connexion BIM Cloud dans ArcGIS Pro

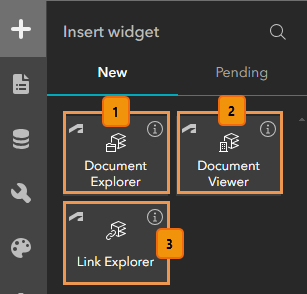

Les trois widgets se trouvent sur l’onglet ArcGIS Experience Builder Map centric (Cartographique).
| Elément | Description |
|---|---|
1 | Le widget Explorateur de documents fournit une vue d’ensemble des documents pris en charge dans les projets ACC ou BIM 360. Sélectionnez des documents dans ce widget pour consulter la dernière version publiée dans le widget Visionneuse de documents. Remarque :Le widget Explorateur de documents fonctionne avec des sources de données qui comportent un seul service d’entités ArcGIS GeoBIM. |
2 | Le widget Visionneuse de documents intègre Autodesk APS Viewer dans l’environnement ArcGIS Experience Builder. Affichez et interagissez avec des documents d’ingénierie de projet et avec des données SIG pertinentes pour prendre des décisions avisées qui affectent la livraison du projet. |
3 | Le widget Explorateur de liens vous permet d’afficher une liste complète de documents de projet ACC ou BIM 360 qui sont associés aux entités SIG de votre carte ou scène Web. Sélectionnez des liens individuels pour les visualiser dans le widget Visionneuse de documents ou ajoutez plusieurs widgets Visionneuse de documents pour analyser plusieurs documents sources. |
Pour en savoir plus sur l’utilisation de ces widgets dans des scénarios propres aux projets, consultez Didacticiel : Utiliser les widgets GeoBIM.
