Dimensionnement de symboles basé sur l’échelle

La taille des symboles peut être ajustée de manière dynamique sur la plage d'échelle visible afin de diminuer la densité visuelle à des échelles inférieures tout en conservant une taille relative adaptée à des échelles supérieures. Ces différences de taille de symbole son généralement subtiles sur la plage d'échelle visible. Tentez de conserver une taille de symbole adaptée à la densité des entités, quelle que soit l’échelle utilisée, sans introduire d’augmentation de taille notable.

Vous pouvez, par exemple, ajuster la taille du symbole utilisé pour dessiner les rues. A de plus grandes échelles, les rues doivent être suffisamment larges car elles se trouvent entre les bâtiments. Si elles sont trop étroites, elles n’auront pas l’air naturel par rapport aux bâtiments et aux autres entités proches, et ne représenteront pas correctement le paysage. À des échelles plus petites, les rues doivent être suffisamment étroites pour ne pas gêner d’autres entités plus importantes, tout en donnant une indication de la densité de l’agglomération.

À une échelle relativement petite (1:12 000), la largeur des rues est proportionnelle à la taille des bâtiments.

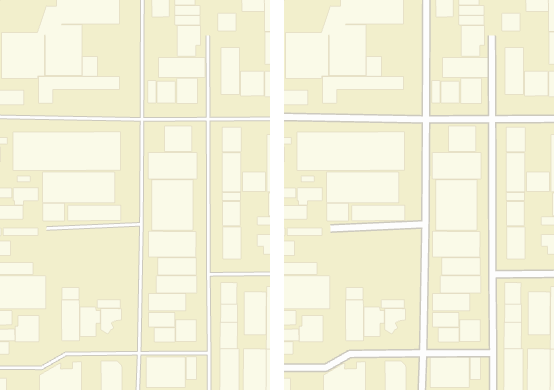

À une échelle plus grande (1:4 000), la largeur des rues est trop étroite par rapport aux bâtiments (à gauche), à moins qu’une taille variable soit appliquée (à droite).

Le dimensionnement de symboles basé sur l’échelle n’est disponible que dans des cartes 2D. Cette fonctionnalité n’est pas disponible dans les scènes 3D.

Appliquer le dimensionnement basé sur l’échelle à un symbole

Pour utiliser le dimensionnement basé sur l'échelle, appliquez la procédure suivante :

1. Mettez en surbrillance une couche d’entités en cliquant sur son titre dans la fenêtre Contenu.
2. Dans l’onglet Feature Layer (Couche d’entités), dans le groupe Drawing (Dessin), cliquez sur Symbology (Symbologie) pour ouvrir la fenêtre Symbology (Symbologie).
3. Cliquez sur un symbole pour ouvrir la fenêtre Formater le symbole.

   Vous pouvez également cliquer sur un symbole dans la fenêtre Contenu pour ouvrir la fenêtre Formater le symbole directement.

4. Sous l'onglet Propriétés, sous l'onglet Symbole, cochez la case Activer le dimensionnement basé sur l’échelle.

   Un curseur apparaît, avec les arrêts dérivés des échelles de la carte. Le curseur propose la plage d'échelle entière, d'une échelle extrêmement petite (zoom arrière optimal) à gauche du curseur à une grande échelle équivalente à zéro (zoom avant optimal) sur l'extrémité droite du curseur. La partie foncée du curseur indique la plage d'échelle visible de la classe de symboles ou de la couche. (Si la plage d'échelle visible n'est pas limitée à des échelles spécifiques pour la classe d'entités correspondante, le curseur entier est foncé.)

5. Cliquez sur un arrêt d'échelle, puis définissez la taille de symbole à cette échelle dans la zone de texte de la propriété Taille (ou Largeur de ligne ou Largeur du contour).

   Vous pouvez cliquer et faire glisser les arrêts pour modifier l’échelle de la taille. La taille du symbole ponctuel varie linéairement entre les arrêts.

6. Cliquez sur le bouton Add size stop (Ajouter la taille maximale de l’entité) pour ajouter des arrêts selon les échelles définies pour la carte ou cliquez sur le curseur.

Dans la mesure où les propriétés d’échelle peuvent différer d’une couche à l’autre, les paramètres de symbole basés sur l’échelle ne sont pas conservés lorsque le symbole est enregistré dans un style.

Pour en savoir plus sur la définition des échelles de carte, reportez-vous à la rubrique Echelles de carte et propriétés d’échelle.

Pour découvrir d’autres méthodes de définition de la taille des symboles ponctuels, reportez-vous à la rubrique Varier la symbologie par taille.
