Dibujo de capa de símbolos

Utilice el dibujo de capa de símbolos para invalidar el orden de dibujo predeterminado de símbolos en mapas. Cuando los símbolos tienen más de una capa de símbolos (como, por ejemplo, un símbolo de carretera con color de relleno), el dibujo de la capa de símbolos también puede controlar cómo se ordenan estas capas de símbolo individuales en las clases de símbolo.

El orden con que las entidades se dibujan en un mapa (cómo se superponen entre sí), viene determinado por el orden de las capas en el panel Contenido. La capa más baja en la lista se dibuja primero, seguida de la siguiente capa más baja y así sucesivamente, hasta que las entidades de la capa más alta se dibujen por encima de las demás. Dentro de cada capa, las entidades se dibujan en el orden con que se devuelven de la base de datos. Aunque una capa tenga más de una clase de símbolo como, por ejemplo, distintos tipos de carreteras clasificados con una simbología de valores únicos, las entidades se seguirán dibujando por orden, con independencia de su clase de símbolo. (Una excepción es una capa dibujada con una simbología proporcional o graduada, donde las entidades con símbolos más grandes se dibujan por debajo de las que tienen símbolos más pequeños).

Todos los símbolos de la capa se reflejan en la lista de dibujos de la capa de símbolos, aunque algunos no son visibles en la escala actual. Los símbolos que no son visibles en la escala actual se indican en cursiva. Desplácese sobre un símbolo para ver el rango de escala en el que se dibuja. Para obtener más información sobre cómo controlar las escalas de símbolos, consulte Crear un mapa multiescala.

También puede definir el dibujo de capa de símbolos en una capa de grupo para controlar el dibujo de todos sus símbolos de forma colectiva. Cuando se establece un dibujo de capa de símbolos para una capa de grupo, no puede establecerlo para capas individuales dentro del grupo; todos los controles de dibujo de capa de símbolos se definen en toda la capa de grupo.

Precaución:

Si activa el dibujo de capa de símbolos en una capa de grupo, todas las capas del grupo que tuvieran definido el dibujo de capa de símbolos se restablecen con los ajustes predeterminados. De forma similar, si agrega o elimina una capa de una capa de grupo que tiene habilitado el dibujo de capa de símbolos y los ajustes de dibujo de capa de símbolos se establecieron en esa capa, dichos ajustes se restablecen a la configuración predeterminada.

Cuando agrega una capa a una capa de grupo, sus capas de símbolo se colocan al principio del orden de dibujo. Los cambios realizados en la simbología principal, el número de clases o el método de clasificación de la capa también moverán sus capas de símbolo al principio del orden de dibujo. La finalidad es que las actualizaciones de simbología estén visibles.

El dibujo de capa de símbolos es útil para conseguir determinados efectos gráficos. A continuación, se muestran algunos ejemplos:

  • Defina una clase de símbolo de carretera con un símbolo de línea con color de relleno de Unir para mostrar la conectividad en los segmentos de carretera individuales.
  • Simbolice los pasos elevados y subterráneos definiendo varias clases de símbolo de carretera con símbolos de línea con color de relleno en Unir. Los segmentos de línea de cada clase de símbolo se conectan, pero las clases de símbolo más altas se dibujan por completo encima de las más bajas, lo que implica un paso elevado vertical.
  • Puede mostrar distintas categorías de carretera definiendo la opción Unir y fusionar en varias clases de símbolo para dibujar primero todos los trazados de las carreteras, seguidos de una consolidación de los rellenos.
  • Elimine los límites de condado entre áreas de polígonos por estado definiendo la opción Unir y fusionar en varias clases de símbolo de polígono.

Puede establecer el dibujo de capa de símbolos de dos modos. Utilice la pestaña Básico para reordenar las clases de símbolo y, si lo desea, para combinar símbolos. Utilice la pestaña Avanzado solo en casos complejos en los que necesite volver a establecer el orden del dibujo de capas de símbolo individuales en clases de símbolo. Una vez que haya establecido la configuración del dibujo de capa de símbolos, puede activarlo y desactivarlo; la configuración se mantendrá.

Un dibujo de capa de símbolos no está disponible para las capas 3D. Solo puede definirlo en capas de entidades de un mapa o en la categoría Capas 2D de una escena. El dibujo de capa de símbolos no se puede definir para las capas que tienen símbolos sin clasificar, símbolos proporcionales o símbolos de diccionario, ni tampoco para las capas de entidades poligonales con símbolos graduados.

El dibujo de capa de símbolos debe estar habilitado en una capa de entidades para poder realizar el enmascaramiento de la capa de símbolos. Para obtener más información sobre el enmascaramiento de la capa de símbolos, consulte Entidades de máscara.

Unir y fusionar símbolos con el modo básico

Utilice el modo básico para definir el orden del dibujo de las clases de símbolo dentro de una capa de entidades o en todas las capas de una capa de grupo. Cuando utiliza símbolos con más de una capa de símbolo, también puede combinar símbolos con uniones y fusiones.

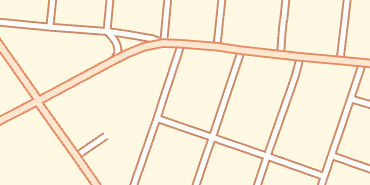

Dos clases de símbolo están establecidas en No unir. Observe que cada segmento de línea se dibuja de forma independiente. Este es el mismo comportamiento de dibujo que cuando el dibujo de capa de símbolos no está habilitado.

Dos clases de símbolo, ambas establecidas en No unir

Dos clases de símbolo establecidas en Unir. Observe que la simbología de las carreteras interiores se ha combinado en clases de símbolo, pero los trazados de línea separan las dos clases.

Dos clases de símbolo, ambas establecidas en Unir

Se establecen dos clases de símbolo a Unir y fusionar. Observe que la simbología de las carreteras interiores se ha combinado en clases de símbolo y el dibujo de la simbología de los trazados se ha dibujado debajo de todas las interiores. Cuando se define la opción de Unir y fusionar en una clase de símbolo, la simbología de la capa se fusiona con la simbología de la clase de símbolo que hay inmediatamente encima de ella en la lista Orden de dibujo.

Dos clases de símbolo establecidas en Unir y fusionar

  1. Seleccione una capa de entidades (o una capa de grupo) en el panel Contenido.
  2. En la pestaña Capa de entidades, en el grupo Dibujo, haga clic en el botón Simbología Simbología.
  3. En el panel Simbología, en la pestaña Dibujo de capa de símbolos Dibujo de capa de símbolos, active Habilitar dibujo de capa de símbolos.

    Si más tarde decide deshabilitar el dibujo de capa de símbolos, se mantendrán todas las configuraciones.

  4. En la pestaña Básico, arrastre clases de símbolo para reordenar el orden del dibujo. Si lo desea, expanda el encabezado de cada clase de símbolo para inspeccionar las capas de símbolo que componen el símbolo.

    No puede utilizar el modo básico si tiene símbolos alternativos basados en escala configurados para cualquier clase de símbolo de la capa. Desplácese sobre cualquier símbolo para ver el rango de escala en el que está visible.

  5. Para cada clase de símbolo, elija No unir, Unir o Unir y fusionar.

    Las opciones Unir y Unir y fusionar solo están disponibles para símbolos que tienen más de una capa de símbolo. La opción Unir y fusionar no se puede definir para la capa superior porque no existe ninguna capa por encima con la que fusionarla. La opción Unir y fusionar no se puede definir si la clase de símbolo por encima de ella está establecida en No unir. Estas reglas se respetarán a medida que reordene las clases de símbolo. Por ejemplo, si arrastra una clase de símbolo establecida en Unir y fusionar debajo de una clase de símbolo establecida en No unir, la clase de símbolo que ha movido se establecerá en Unir.

  6. Si lo desea, puede hacer clic en Restablecer para revertir el estado de la capa (o de la capa de grupo) al estado dibujo de capa de símbolos predeterminado.

    Desactivar la opción Habilitar dibujo de capa de símbolos no restablece la configuración del dibujo de capa de símbolos.

Reordenar capas de símbolo individuales con el modo avanzado

Utilice el modo avanzado solo cuando necesite controlar el orden de capas de símbolo individuales en clases de símbolo. El modo avanzado permite reordenar todas las capas de símbolo de forma independiente. Las capas de símbolo se muestran en una lista por grupos de orden de dibujo numérico. Todas las capas de símbolo de un grupo se dibujan juntas, independientemente del orden que tengan dentro del grupo.

Cuando una clase de símbolo incluye símbolos alternativos dibujados en rangos de escala diferentes, debe utilizar el modo avanzado. Se muestran todas las instancias de la clase de símbolo, con su visibilidad actual en el rango de escala actual mostrado. Puede manipular todos los símbolos alternativos independientemente dentro de la lista de capas de símbolos.

  1. Seleccione una capa de entidades (o una capa de grupo) en el panel Contenido.
  2. En la pestaña Capa de entidades, en el grupo Dibujo, haga clic en el botón Simbología Simbología.
  3. En el panel Simbología, en la pestaña Dibujo de capa de símbolos Dibujo de capa de símbolos, active Habilitar dibujo de capa de símbolos.

    Si más tarde decide deshabilitar el dibujo de capa de símbolos, se mantendrán todas las configuraciones.

  4. En la pestaña Avanzado, expanda un grupo numérico y arrastre capas de símbolo de un grupo a otro para cambiar el orden de dibujo.
  5. Para crear un grupo nuevo, haga clic con el botón derecho en una clase de símbolo y haga clic en Mover a grupo nuevo Nueva capa de grupo.

    La capa de símbolo se agrega a un nuevo grupo numérico en la parte inferior de la lista Orden de dibujo.

  6. Si lo desea, puede hacer clic en Restablecer para revertir el estado de la capa (o de la capa de grupo) al estado dibujo de capa de símbolos predeterminado.

    Desactivar la opción Habilitar dibujo de capa de símbolos no restablece la configuración del dibujo de capa de símbolos.

Precaución:

Puesto que el modo avanzado ofrece controles adicionales de los que no dispone el modo básico, puede que se pierda información si cambia de la pestaña Avanzado a la pestaña Básico. En la mayoría de situaciones, se muestra un mensaje de advertencia y, si elige continuar, la configuración del dibujo de capa de símbolos se restablece a su estado predeterminado en el modo básico.
