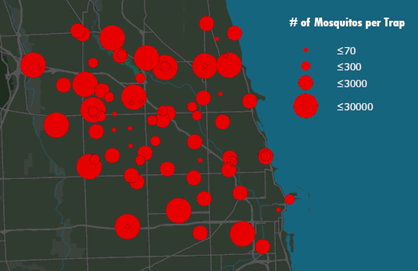

Los símbolos graduados se usan para mostrar una diferencia cuantitativa entre las entidades representadas mediante la variación del tamaño de los símbolos. Los datos se clasifican en rangos cada uno de los cuales se asigna a un tamaño de símbolo para representar el rango. Por ejemplo, si su esquema de clasificación tiene cuatro clases, se asignan cuatro tamaños de símbolos. El color de los símbolos no varía.
El tamaño del símbolo es una forma efectiva de representar las diferencias en la magnitud de un fenómeno, porque los símbolos más grandes se asocian naturalmente con una mayor cantidad de algo. El uso de símbolos graduados proporciona un buen grado de control del tamaño de cada símbolo, porque no están directamente relacionados con los valores de los datos, como ocurre en el caso de los símbolos proporcionales. Esto significa que puede seleccionar un conjunto de símbolos que tengan una variación suficiente en el tamaño que representa cada clase de datos para que puedan distinguirse entre sí.
Los símbolos graduados pueden basarse en un campo de atributo del dataset, o se puede escribir una expresión de Arcade en la que generar los valores numéricos a simbolizar.
Más información sobre cómo escribir expresiones en lenguaje Arcade
Precaución:
Cuando la simbología graduada se basa en un solo campo, los símbolos se dibujan en orden, empezando por las entidades de mayor tamaño y encima las de menor tamaño. Cuando la simbología se basa en una expresión, esta ordenación no tiene lugar, pudiendo algunos símbolos de mayor tamaño oscurecer a los de menor tamaño.
La pestaña Simbología principal
dispone de dos subpestañas para establecer la simbología de símbolos graduados:
- La pestaña Clases es donde se administran el símbolo, los valores, las etiquetas descriptivas y la agrupación de las clases de símbolos.
- La pestaña Histograma es donde se visualizan y editan los rangos de datos de las clases de símbolo. Consulte Histogramas para obtener más información.
Dibuja una capa con símbolos graduados
Para dibujar una capa con símbolos graduados, siga estos pasos:
- Seleccione una capa de entidades en el panel Contenido.
- En la pestaña Capa de entidades, en el grupo Dibujo, haga clic en el menú desplegable Simbología y, a continuación, en Símbolos graduados
.Aparece el panel Simbología.
- En el panel Simbología, en la pestaña Simbología principal , elija el campo numérico para los datos que se van a representar, o escriba una expresión.
Para usar una expresión, haga clic en el botón
para abrir el cuadro de diálogo Constructor de expresiones. Escriba una expresión y haga clic en Verificar
para validarla. Debe tener en cuenta que, aunque una expresión sea válida, puede que no devuelva un valor numérico válido. Para evitarlo, puede filtrar
el cuadro de diálogo Generador de expresiones para que muestre únicamente los campos numéricos. - Para normalizar los datos, elija un campo del menú Normalización, elija porcentaje del total para dividir el valor de datos con el fin de crear ratios, o elija registro para simbolizar en el logaritmo de cada valor.
Puede tratarse de una forma efectiva de generar un rango de valores menor si el dataset incluye valores atípicos significativos. La normalización solo está disponible cuando la simbología graduada se basa en un campo. Si está simbolizado en una expresión, el campo Normalización no está disponible.
- Clasifique los datos usando un método de clasificación y un número de clases que sean adecuados.
- Defina el tamaño mínimo y máximo del símbolo que representa los datos.
Elegir la plantilla de símbolo
Haga clic en el símbolo Plantilla para abrir el panel Formatear símbolo para modificar el símbolo o elegir un símbolo diferente. El símbolo de plantilla define el aspecto de los símbolos que se dimensionan para cada clase. Para las capas de puntos y líneas, el símbolo de plantilla es un punto o un símbolo de línea, respectivamente. En el caso de las capas poligonales, el símbolo de plantilla es un símbolo de punto dimensionado para cada clase de símbolo. Además, se define un símbolo de polígono de fondo para dibujar las propias entidades de polígono. Haga clic en el símbolo Fondo para cambiarlo.
En el caso de las capas de polígonos, utilice la casilla Dibujar símbolos graduados por encima de todas las capas para controlar dónde se sitúan los símbolos de puntos en el orden de dibujo del mapa.
- Cuando esta opción está marcada, los símbolos de puntos graduados se dibujan por encima de todas las capas del mapa, incluidas las capas de anotación, independientemente del orden de dibujo de las capas especificado en el panel Contenido. Solo las etiquetas se dibujan encima de los símbolos graduados.
- Cuando esta opción no está marcada, esta capa respeta el orden de dibujo especificado por la disposición de capas en el panel Contenido, con los símbolos de puntos graduados dibujándose por encima de los símbolos de fondo de polígono en la capa. Esta opción garantiza que las capas de anotaciones del mapa no queden ocultas por los símbolos graduados.
Nota:
Esta opción no es aplicable cuando la capa se encuentra en la categoría Capas 3D de una escena. En este caso, los símbolos de punto siempre respetan el orden de dibujo de las capas.
Modificar la simbología de símbolos graduados
La pestaña Simbología principal del panel Simbología incluye las subpestañas Clases e Histograma, las cuales también tiene un menú desplegable Más con comandos adicionales.
La pestaña Clases incluye una tabla interactiva que enumera las clases de símbolos graduados con sus símbolos y encabezados correspondientes, según lo definido por los parámetros de simbología en la parte superior del panel.
En la tabla de clases de símbolos graduados, puede hacer lo siguiente:
| Tarea | Pasos |
|---|---|
Cambiar el símbolo de una sola clase | Haga clic en un símbolo de la columna Símbolo de la tabla para abrir el panel Formatear símbolo y modificar el símbolo o elegir un símbolo diferente. Puede modificar las propiedades comunes de más de un símbolo a la vez. Resalte las clases de símbolos en la tabla, haga clic con el botón derecho y haga clic en Formatear símbolo. Después, haga clic en el botón Atrás |
Editar la etiqueta de una clase | Haga clic con el botón derecho en una celda que no sea un símbolo en la tabla y haga clic en Editar etiqueta |
Editar el valor superior de una clase | Haga clic con el botón derecho en una celda que no sea un símbolo en la tabla o haga doble clic en una celda en la columna Valor superior y escriba un nuevo valor. |
Edite la descripción de una clase de símbolo. | Primero, asegúrese de que la columna Descripción sea visible en la tabla. De lo contrario, en el menú Más, active Mostrar descripción para agregar la columna a la tabla. Para modificar la descripción, haga clic con el botón derecho en cualquier celda que no sea un símbolo en la tabla, o bien haga doble clic en una celda de la columna Descripción para abrir el cuadro de diálogo Editar descripción e introducir o modificar la descripción de la clase de símbolo. Las descripciones de las clases de símbolos se incluyen en las leyendas de diseño, según la configuración de la leyenda. |
Agregar clases de símbolos adicionales | Utilice el menú desplegable Clases de la parte superior del panel para controlar la cantidad de clases de símbolos. Si el método de clasificación está configurado en Intervalo manual, agregue clases de símbolos adicionales manualmente dentro de la propia tabla. Haga clic con el botón derecho en una celda que no sea un símbolo en la tabla y haga clic en Insertar corte encima |
Combinar clases de símbolos | Para combinar dos o más clases de símbolos, resalte las filas en la tabla, haga clic con el botón derecho y haga clic en Combinar cortes |
Quitar clases de símbolos | Utilice el menú desplegable Clases de la parte superior del panel para controlar la cantidad de clases de símbolos. Para quitar una clase de símbolo, haga clic con el botón derecho en una celda que no sea un símbolo en la tabla y haga clic en Quitar |
para volver al panel
, o bien haga doble clic en una celda en la columna
o
para colocar la nueva clase de símbolo.
.
.En el menú desplegable Más puede realizar las siguientes tareas:
| Tarea | Pasos |
|---|---|
Mostrar valores fuera de rango | Los valores pueden terminar fuera de rango en el esquema de clasificación cuando se agregan después de establecer la clasificación, cuando caen dentro de clases eliminadas o cuando contienen valores nulos. Puede mostrar valores fuera de rango en la tabla y asignarles un símbolo para mostrarlos en el mapa. Haga clic en el menú Más y active Mostrar valores fuera de rango para agregar una clase de símbolo <out of range>. |
Mostrar valores excluidos | Para especificar qué entidades se excluirán de la clasificación, en la pestaña Opciones avanzadas de simbología En el menú Más, active Mostrar valores excluidos para agregar una clase de símbolo <excluded>. |
Mostrar el recuento de entidades de cada clase de símbolo | Haga clic en el menú Más y active Mostrar recuento para agregar la columna Recuento a la tabla. Si los valores excluidos o fuera de rango no se muestran en la leyenda, sus respectivos recuentos totales aparecen en la parte inferior del panel Simbología. Para actualizar el recuento de entidades en cada rango de clasificación (y valores fuera de rango), haga clic con el botón derecho en la columna Recuento de la tabla y elija Actualizar recuento. |
Mostrar estadísticas | Haga clic en el menú Más y active Mostrar recuento para agregar la sección Estadísticas debajo de la tabla. Las estadísticas incluyen el recuento general de entidades, los valores mínimo y máximo de los datos y el valor medio y la desviación estándar de los valores. |
Mostrar rangos de clases usando el valor de la entidad | Haga clic en el menú Más y active Usar valores de entidades en etiquetas para usar solo los valores que están presentes en el campo como límites en las etiquetas de clase de símbolo. Esto puede ayudarle a identificar lagunas importantes en los datos. |
Refrescar valores | Si los datos de origen han cambiado o se han actualizado, haga clic en Más y haga clic en Refrescar valores para actualizar los rangos de clases usando la configuración actual en la parte superior del panel. |
Incluya una descripción de cada clase de símbolo. | Haga clic en el menú Más y active Mostrar descripción para agregar la columna Descripción a la tabla. Haga doble clic en una celda de esta columna para editar o actualizar la descripción en el cuadro de diálogo Editar descripción y haga clic en Actualizar para aplicar la descripción. La descripción aparece con su clase de símbolo en las leyendas de diseño, según la configuración de la leyenda. |
Dar formato a todos los símbolos | Haga clic en el menú Más y haga clic en Formatear todos los símbolos para modificar las propiedades comunes de todos los símbolos en todas las clases de símbolos. Verifique visualmente el cambio en cada símbolo en la vista previa del símbolo. Después, haga clic en el botón Atrás |
Regenerar todos los símbolos | Haga clic en el menú Más y haga clic en Regenerar todos los símbolos para regenerar todos los símbolos y restablecer cada clase de símbolo a su símbolo predeterminado según los parámetros de simbología actuales. Puede hacer esto para descartar ediciones individuales de símbolos y devolver todos los símbolos de clase de símbolo a su estado predeterminado. |
Invertir orden de símbolos | Haga clic en el menú Más y haga clic en Invertir orden de símbolos. Al invertir el orden de los símbolos se conservan los rangos de clase de símbolo, pero se invierte el orden de los símbolos asignados a cada clase, de modo que el símbolo que inicialmente se asignó a la clase de símbolo más baja ahora se asigna a la más alta, y viceversa. |
Invertir valores | Haga clic en el menú Más y después haga clic en Invertir valores. Invertir los valores invierte el orden de las clases de símbolos, dejando los símbolos en el orden original, de modo que la clase más alta no esté en la parte superior de la tabla, asignada al símbolo que se usó anteriormente con la clase más baja, y viceversa. |
En la pestaña Opciones avanzadas de simbología
, puede realizar lo siguiente:
Formatear etiquetas | Expanda el encabezado Formato de etiquetas para cambiar el redondeo, la alineación y otros formatos de las etiquetas de clase de símbolo. Consulte el tema Dar formato a números en las etiquetas de la leyenda para obtener instrucciones detalladas. |
Ajustar el tamaño de muestra | Expanda Tamaño de muestra para cambiar el tamaño de muestra máximo utilizado para calcular los rangos de clase de símbolo y las estadísticas. El tamaño de muestra predeterminado es de 10.000 registros. Limitar el tamaño de muestra puede mejorar el rendimiento, pero puede omitir sin querer valores atípicos importantes en el dataset. Generalmente, cuanto mayor sea el dataset, mayor debería ser el tamaño de muestra que utilice. |
Excluir valores | Para excluir valores de datos de la clasificación, expanda Exclusión de datos para definir la consulta. Para visualizar los valores excluidos en un mapa, en el menú Más, active Mostrar valores excluidos para agregar una clase de símbolo <excluded> con un símbolo único. |
Configurar el enmascaramiento de nivel de entidades | Expanda el encabezado Enmascaramiento de nivel de entidades para configurar el enmascaramiento por entidad. |
Invalidar el orden de dibujo predeterminado de las entidades | Para dibujar entidades en un orden diferente (normalmente para evitar que los símbolos más pequeños queden ocultos por los más grandes), expanda el encabezado Orden de dibujo de entidades. Elija uno o más campos y establezca un método de ordenación. Consulte Definir el orden de dibujo de entidades para obtener instrucciones detalladas. |
Modificar rupturas de clase con el histograma
El histograma proporciona una herramienta visual para editar las clases y comprender cómo se representan los datos según los distintos métodos de clasificación. Acceda a ella haciendo clic en la pestaña Histograma de la pestaña Simbología principal .
Más información sobre los histogramas
- Las barras grises del histograma representan la distribución de los datos. El valor se detiene en la parte lateral para mostrar cómo se aplica el método de clasificación actual a la distribución de los datos.
- El histograma para los símbolos graduados no muestra el tamaño real de los símbolos, sino que muestra el tamaño en relación con otro a modo de orientación visual.
- Para ver la distribución y las rupturas de clase con más facilidad, puede arrastrar la barra de expansión por encima del histograma para ampliarla en el panel.
Nota:
Cualquier edición dinámica que realice en el histograma cambia el método de clasificación a Manual.
Variar la simbología graduada por transparencia, rotación o color
Además de especificar la magnitud de las entidades con simbología graduada, también puede simbolizar atributos adicionales variando la transparencia, la rotación y el color de los símbolos graduados. A veces, estas variaciones se denominan variables visuales. Si bien todas estas variables visuales se pueden aplicar simultáneamente, tenga en cuenta que demasiadas variaciones pueden provocar que la capa sea difícil de interpretar. Se recomienda aplicar la simbología de variable visual secundaria con moderación.
Más información sobre los conceptos de simbolización
- En el panel Simbología, haga clic en la pestaña Variar la simbología por atributo
. - Expanda Transparencia, Rotación o Color.
En el caso de las entidades poligonales, Rotación no está disponible.
