添加文档范围

在 BIM 中,范围是指模型或文档内设置的限制或空间边界。 了解设计文件的空间范围是在预算和进度限制内规划和交付工程的关键要素。 有关详细信息,请参阅 ArcGIS GeoBIM 中的位置和范围

借助添加文档范围工具,可以创建 2D 面来表示地球上工程文档的范围,并附带 Autodesk Construction Cloud (ACC) 或 BIM 360 中指向源的链接。 默认情况下,无法禁用此工具,因为每项作业都需要处理所选设计文档以执行诸如向 ArcGIS GeoBIM 工程添加文档模型、工程问题和工程边界等任务。 该地理处理工具将读​​取内部坐标和坐标系(如果可用),以便精确地对地图上的每个文档范围进行地理配准。

使用案例

添加文档范围工具用于执行以下任务:

  • 在地图上分析 CAD 和 BIM 文件的文档范围,此任务有助于直观地了解工程范围如何影响或侵占现有景观和基础设施。
  • 通过同步地理定位的 JPG 来简化活跃施工区域的视觉表示,以便快速轻松地向主要利益相关者传达进度和潜在风险。
  • 获取选址调查的地理空间 PDF,以实现无缝数据集成、发起讨论并支持有关选址适宜性的决策制定。

受支持的文件格式

ArcGIS GeoBIM 目前支持以下文件格式:

  • DWG
  • RVT
  • IFC
  • DGN
  • JPG
  • PDF

注:
JPG 文件必须在其 EXIF 中包含有效的纬度和经度元数据,才能成功对其进行处理。

PDF 文件还需要嵌入式地理位置元数据。 目前,ArcGIS GeoBIM 仅支持地理空间 PDF。 GeoPDF 格式不受支持。

DGN 文件需要 .prj 文件,才能成功对其进行处理。

有关每个软件版本 ArcGIS GeoBIM 支持的文件格式的更详细信息,请参阅此 Esri 社区帖子

工具设置

添加文档范围工具设置允许用户配置许多参数,以确保其能够从 ACCBIM 360 文件中获得所需输出。

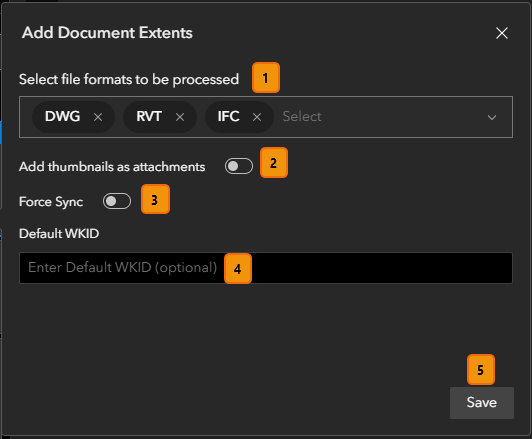

“添加文档范围”工具设置。

元素描述

1

选择要处理的文件格式用于配置要为其添加文档范围的特定格式。 默认情况下,将选择 DWG、RVT 和 IFC 格式。 其他兼容格式包括 JPG、PDF 和 DGN。

注:

必须至少选择一种文件格式。

2

添加缩略图作为附件切换按钮用于包含 ACCBIM 360 文档的缩略图附件,以便快速直观地参考正在进行分析的文档。

3

强制同步切换按钮用于在 GIS 中重新创建文档范围、工程问题和工程边界。 启用后,如果存储在 ArcGIS GeoBIM 图层中的要素被意外修改、损坏或删除,则此设置将清理并重新生成这些要素。

4

默认 WKID 设置用于输入坐标系的熟知 ID (WKID) 以定义源创作工具中未分配坐标系的文件的空间参考。

注:

WKID 是用于标识 GIS 内的预定义坐标参考系或空间参考系的唯一编号。 ​​每个 WKID 均定义一个坐标系,其中包含表示空间数据所需的所有参数。​​

5

单击保存按钮以存储您的配置设置。

配置工具

要配置添加文档范围工具,请完成以下步骤:

  1. 添加文档范围工具 “添加文档范围”工具图标 中,单击设置按钮 “设置”图标

    添加文档范围窗口随即出现。

  2. 在地理处理工作流中的选择要处理的文件格式下,选择相应格式。 所选格式可确定将进行同步并用于创建文档范围的文件。 展开菜单列表以查看并编辑所选文件格式。“添加文档范围”工具中兼容文件格式的列表
    注:

    如果您希望向 ArcGIS GeoBIM 工程添加新的文件格式,请从列表中将其选中并保持您之前的选择内容处于活动状态。

    移除之前选择的文件格式并运行工具将删除任何之前已同步的文档范围、工程问题和文档模型。

  3. 启用强制同步以重新创建文档范围,以及任何其他所选地理处理工具的功能。 启用后,如果 ArcGIS GeoBIM 图层中的要素被意外修改、损坏或删除,则此设置将清理并重新生成这些要素。
    注:

    如果您希望从 ACCBIM 360 工程中获取最新发布的设计或新的工程问题,则无需启用强制同步

  4. 或者,在默认 WKID 下,输入 WKID 以定义工程的空间参考。 仅当设计文件未应用内部坐标系时,才需要执行此操作。 有关更多技术细节,请参阅 CAD 和 BIM 文件中的地理配准工作流
    注:

    此设置默认设置为 null。

    使用默认 WKID 设置将覆盖使用地理位置的 Revit 文档中指定的位置。 所有其他文件将保留其内部坐标系(如果存在)。

    建议您在源创作工具中对设计文件进行地理配准。

  5. 单击保存。 工具设置随即关闭。

输出

这些工具完成后,将使用已成功同步的文档范围列表来填充 Documents 表。 Documents 表提供了 Autodesk BIM 工程数据的组合,例如文档和工程名称、空间参考以及 GIS 要素图层数据。

定期更新

发布到一个或多个 ACCBIM 360 工程的更新不会自动同步到您的 ArcGIS GeoBIM 工程。

如果您使用 ArcGIS GeoBIM 来维护正在处理的工程文档的最新视图,则定期运行添加文档范围工具至关重要。 由此可无缝集成最新更新,从而确保 ArcGIS GeoBIM 文档图层中存储的数据的准确性和相关性。

局限性

此工具的一些局限性包括:

  • ArcGIS GeoBIM 不支持未进行地理配准的文档。
  • 并非所有支持 ACCBIM 360 的文档均在 ArcGIS GeoBIM 中受支持。
