“显示顺序”微件

“显示顺序”微件可定义用于镶嵌和显示重叠图像的规则。 镶嵌是两幅或多幅图像的组合或合并。 可以使用此微件，根据具有镶嵌数据集的 ArcGIS 影像图层创建镶嵌。

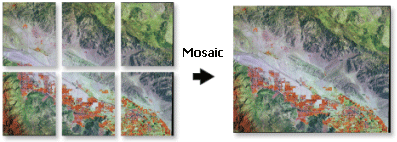

将六幅相邻图像镶嵌在一起以形成一幅图像。

在许多情况下，输入栅格图像重叠。 这意味着您可以根据同一组输入栅格图像创建不同的镶嵌，具体取决于处理重叠区域的方式。

根据重叠输入图像创建镶嵌。

该微件将使用镶嵌方法对重叠图像进行排序，并使用镶嵌运算符动态显示已排序图像。

示例

使用此微件可支持以下应用程序设计要求：

• 您希望显示图像集合中的某些图像。
• 您希望基于属性字段中的值定义图像显示顺序。
• 您希望镶嵌中两幅图像重叠的部分显示镶嵌中重叠的两幅图像的平均像素值。

用法说明

此微件需要连接到“地图”微件。 “地图”微件必须包含至少具有一个影像图层的 web 地图或 web 场景。

注：

“显示顺序”微件仅支持以镶嵌数据集作为数据源的动态影像图层。

当在应用程序中包括此微件时，面板将为用户提供以下交互选项：

• 使用下拉菜单从已连接的地图或场景中选择受支持的影像图层。
• 镶嵌方法 - 选择镶嵌方法。 镶嵌方法用于定义微件根据输入图像创建镶嵌的方式。 例如，按属性方法将基于属性表中的字段对图像进行排序。 当使用无时，该微件将使用属性表中图像的顺序创建镶嵌。 如果影像图层中允许使用镶嵌方法，则其将显示在下拉菜单中。

  根据所选镶嵌方法，系统将提示您输入诸如属性、最高优先级值或图像 ID 等信息。

• 镶嵌运算符 - 选择镶嵌运算符。 镶嵌运算符用于定义应用镶嵌方法的方式。 该微件将使用镶嵌方法和镶嵌运算符来解决镶嵌中的重叠像元。 不同的镶嵌方法支持不同的镶嵌运算符。

有关镶嵌方法和镶嵌运算符的详细信息，请参阅 ArcGIS Pro 文档

设置

“显示顺序”微件包括以下设置：

• 选择“地图”微件 - 选择“地图”微件。 下拉菜单列出了应用程序中的所有“地图”微件。 “显示顺序”微件自动连接到当前页面上的第一张地图。
  • 如果连接了“地图”微件，则连接的所有地图或场景都将显示在微件设置的列表中。 单击选择图层按钮 以打开选择图层面板，可以在该面板中启用自定义图层。
  • • 启用自定义图层时，将应用以下行为：
      • 可以选择要连接到“显示顺序”微件的影像图层。
      • 如果您在运行时在地图或场景中添加或移除图层，则将不会与“显示顺序”微件同步这些更改。
    • 关闭自定义图层时，将应用以下行为：
      • 所有受支持的影像图层将显示在“显示顺序”微件中。
      • 如果您在运行时在地图或场景中添加或移除图层，则将与“显示顺序”微件自动同步这些更改。

交互选项

此微件支持操作，可在微件设置的操作选项卡上配置这些操作。

可以启用数据操作以向微件的用户界面添加按钮来执行某些操作，例如平移并缩放至地图上的影像。
