街道和交叉点形状 UV

系统将为每个形状生成 UV 坐标。 我们可将其用于 UV 分割和纹理。 系统最多针对每种形状提供三个 UV 集，用以描述不同的表面参数化。

显示为街道、交叉点和地块形状生成的 UV 坐标示例。

街道形状 UV

街道由三部分组成：左侧人行道、右侧人行道（相对于路段的前进方向定义）和中央路基。 每个部分可以包含一个或多个形状，称为车道。 每条车道都有三组 UV 坐标。

街道路段左侧人行道有两条车道（红色），路基有三条车道（绿色），右侧人行道有一条车道（蓝色）。

注：

copyUV 操作可以将 UV 集复制到其他通道，从而允许 UV 集 1 或 2 用于纹理。

路基和人行道形状 UV 集 0

UV 集 0 定义了参数化，其中每个车道都已归一化，使得 U 坐标沿车道的纵向（长度方向）轴从 0 到 1。 V 坐标沿着其横向（宽度方向）轴从 0 到 1。

在由每条人行道（左侧和右侧）各一条车道和三条路基车道组成的街道路段上的 UV 集 0。

注：

打开使用 CityEngine 2024.1 或更低版本创建的场景时，街道形状会转换为车道形状。 此外，每个街道路段都会自动添加 laneWidth 对象属性。 此属性指定使用与 CityEngine 2024.1 或更低版本中的行为一致的 UV 生成车道时使用的车道宽度。 仅当只有一条路基车道时才支持此功能。

路基和人行道形状 UV 集 1 和 2

UV 集 1 和 2 对沿着和穿过每条车道的距离字段（以米为单位）进行编码。 在两个集合中，U 形通道代表纵向距离：在集 1 中，从路段的起点到终点；在集 2 中，从终点回到起点。 两个集合中的 V 形通道代表整个部分的横向距离，从而实现连续的纹理映射。

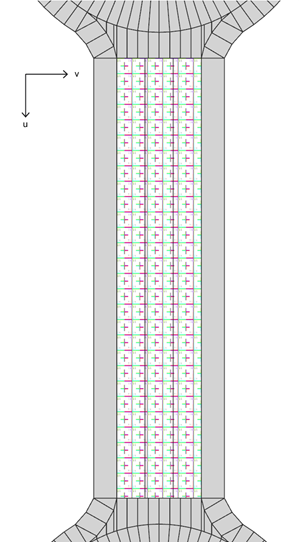

路基车道上的 UV 集 1

路基车道上的 UV 集 2

注：

纹理在整个车道上连续。

交叉点 UV

交叉点形状使用与路段上的车道相同的 UV 集 0 参数化。 通常，除了 FreewayEntry 形状以外，交叉点形状没有其他 UV 集。

高速公路入口

高速公路入口将提供 UV 集 1，以识别与另一个街道形状相邻的内部边形状。 边 V = 0 始终位于高速公路交叉点的内部。

高速公路入口
