教程 21：CSV 导入—ArcGIS CityEngine 资源

要访问 CityEngine 中的教程，请单击帮助 > 下载教程和示例。在选择教程或示例后，系统会自动下载工程并将其添加到工作空间。

通过数组导入 CSV

本教程将展示如何从 .csv 文件中导入数据，然后将其用于包含数组的 CGA 代码。

要演示 .csv 文件导入，您将使用相应规则，该规则用于将建筑物分割为多个楼层，并允许为每个楼层分配空间用途。 .csv 文件包含可用空间用途及其颜色和楼层高度的列表。在 CGA 代码中，可将 .csv 文件中的数据读取到数组中，然后在检查器窗口中使用该数据来驱动规则和相应的 UI。

设置数据

要设置数据，请完成以下步骤：

在导航器窗口中展开 Tutorial_21_CSV_Import 教程文件夹。

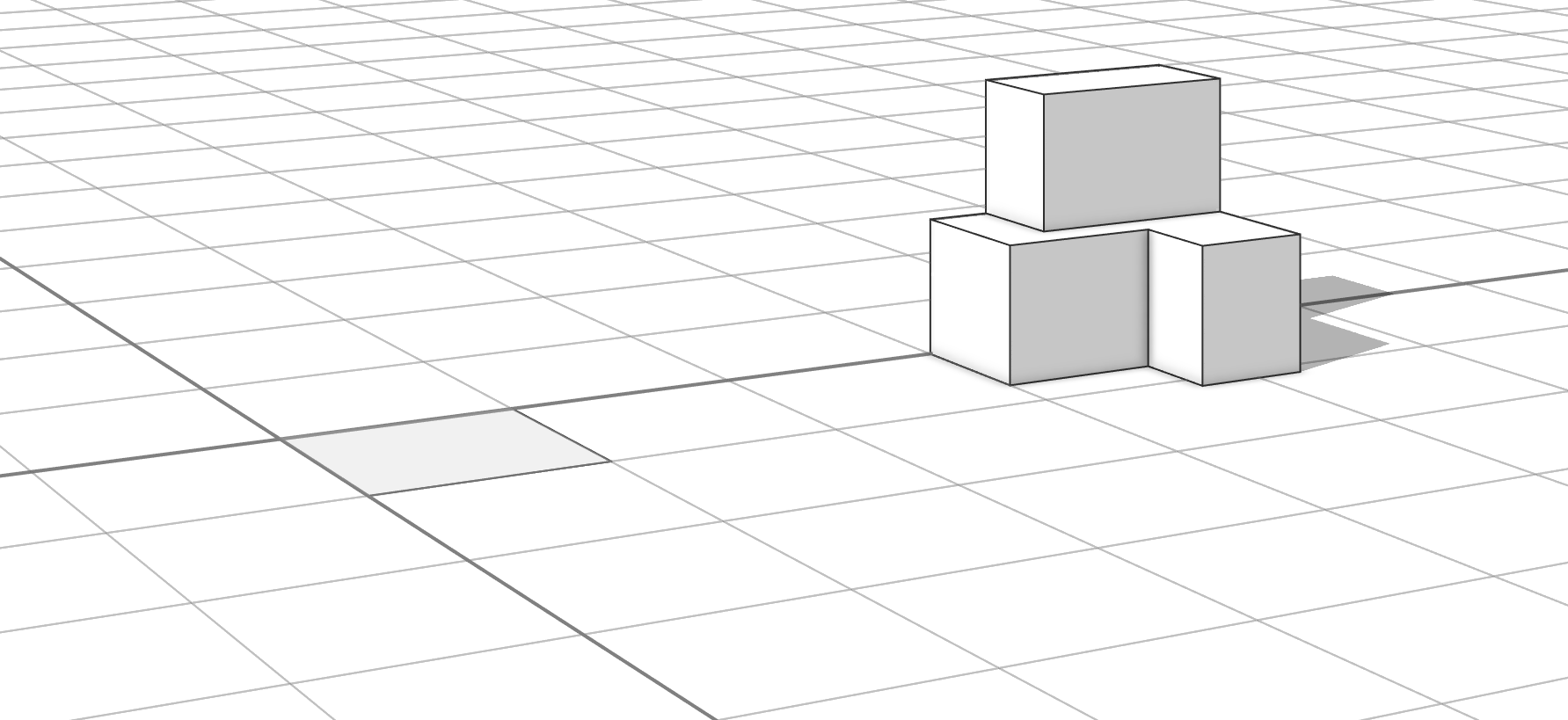

打开 scenes 文件夹中的 Assign_Floor_Usages_01.cej 场景，视窗窗口中将显示 2D 建筑物覆盖区与 3D 建筑物质量：
使用 Lot 初始规则将 rules 文件夹中的 Assign_Floor_Usages_01.cga 规则文件分配给 2D 建筑物覆盖区。
使用 MassModel 初始规则将 Assign_Floor_Usages_01.cga 规则文件分配给 3D 质量模型。
同时选中 2D 建筑物覆盖区与 3D 建筑物质量。
在检查器窗口中，单击展开按钮以查看 floor_usages 数组属性，该属性最初为空。
单击添加按钮以向数组添加元素。
单击此按钮 5 次以使用默认用途 Residential Single-Family 创建 5 个楼层。
此时可观察到 3D 建筑物质量模型不会突破原定高度，而基于 2D 覆盖区生成的模型则使用默认用途 Residential Single-Family 成功创建了 5 个楼层。
在检查器窗口中右键单击最后一个数组索引元素（行），然后单击删除行以删除多余楼层。
在视窗窗口的可见性设置中取消选中形状，以便更清晰地观察各楼层。

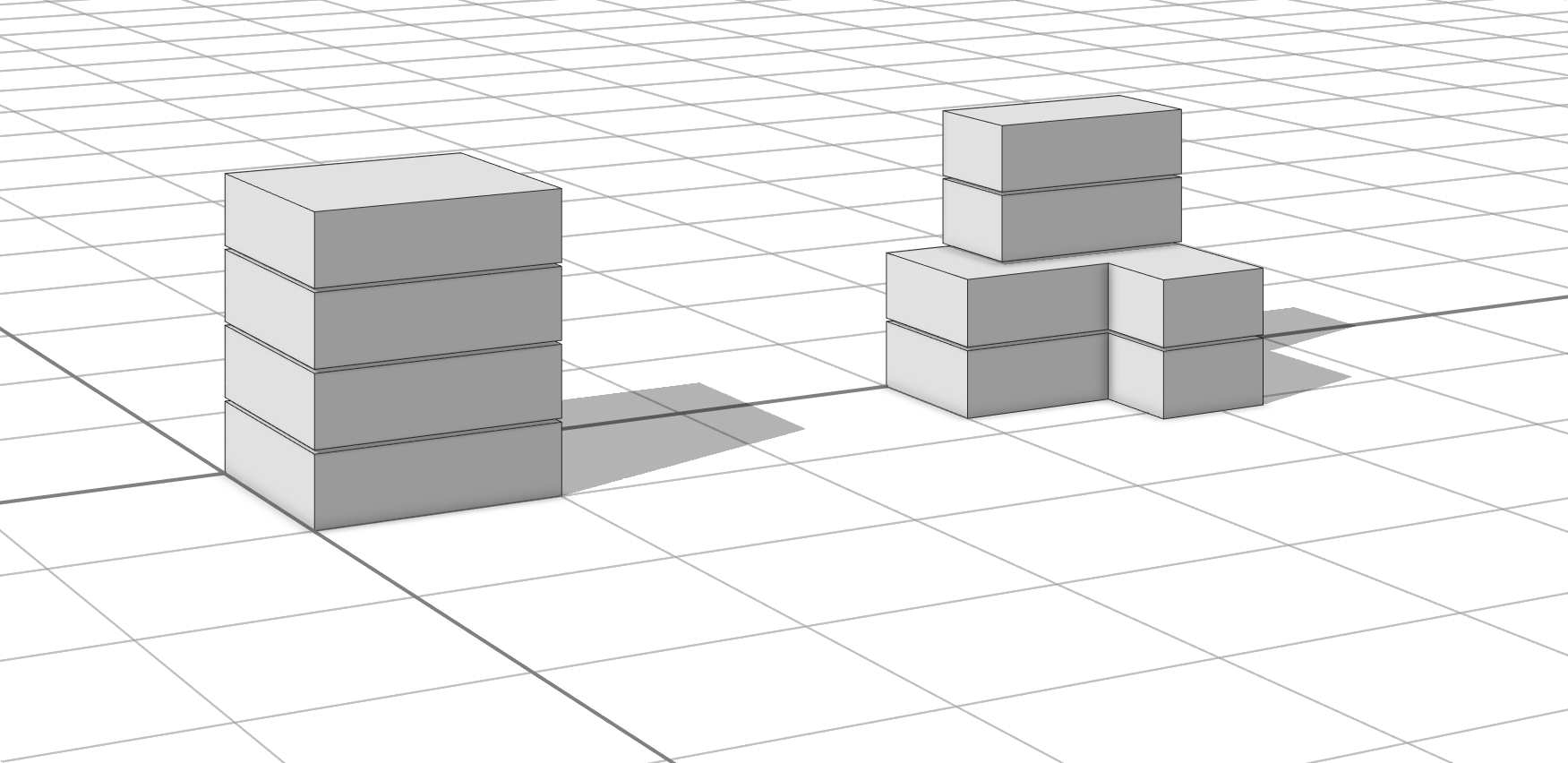

当前场景显示的规则采用默认用途 Residential Single-Family，建筑呈现灰色，默认层高为 2.85 米。

默认采用“单户型住宅”用途的模型

打开 Assign_Floor_Usages_02.cej 场景以参考相同的结果。

从 CSV 文件导入数据

为精确定义这些属性，请通过 CSV 表格填充数组并完成以下步骤：

打开 assets 文件夹中的 usages.csv 文件以查看空间用途数据：
第一列将列出空间用途，下一列包含每种用途的颜色和楼层高度。此文件使用逗号和新的行分隔符格式化。许多其他常用分隔符（包括逗号、分号、制表符和空格）也同样有效。

接下来将使用此表格中的信息填充数组。

在 CGA 编辑器窗口中打开 Assign_Floor_Usages_01.cga 规则文件。
要从 usages.csv 文件中读取数据，请在 Constants 和 Functions 部分中的 default_floor_height 定义之后添加以下代码：
```
// read usages data from csv file
const usages_filename = "usages.csv"
const usages_data = readStringTable(usages_filename)
const numUsages = nRows(usages_data)
```
readStringTable 函数将读取 .csv 文件数据并返回一个字符串数组，然后将其存储在 usages_data 中。数组的维度为 15 x 3，对应于数据文件中的行数和列数。 nRows 函数将返回数组中的行数。
重新定义 usages 属性并将其设置为数据数组的第一列：
```
@Hidden
attr usages = usages_data[0:numUsages-1,0]
```
方括号用于访问数组元素的子集。在方括号内，将首先列出行，然后列出列。 0:numUsages-1 将返回从 0 到 14 的所有行。逗号后的 0 表示第一列。数组索引从 0 开始。
按 Ctrl+S 以保存 CGA 文件。
单击生成或按 Ctrl+G，以在视窗窗口中生成模型。

接下来，在检查器窗口中逐栋选择建筑物并更新每个楼层的用途。

在检查器窗口中，单击 floor_usages 数组中的每个元素，然后从下拉菜单中选择用途以更改每个楼层的用途。
与以下配置相匹配：
- 0 = 零售
- 1 = 办公室
- 2 = 多户型住宅
- 3 = 多户型住宅
该列表中的值来自 .csv 文件中的 usages 数组。将在 CGA 规则文件中的属性定义上方的 @Enum 注记中定义此关系。
```
@Enum(valuesAttr=usages)
attr floor_usages = stringArray()
```
请参考 Assign_Floor_Usages_02.cga。
定义常量以存储其他两列的数据：
```
const colors = usages_data[0:numUsages-1,1]
const floor_heights = floatArray(usages_data[0:numUsages-1,2])
```
在 @Hidden 部分下的 usages 定义之后添加这几行代码。 floatArray 函数可将字符串数组转换为浮点数组。

编写函数以获取给定用途的颜色或楼层高度：

getUsageColor(usage) = _getUsageColorFromIndex(findFirst(usages, usage))
_getUsageColorFromIndex(usageInd) =
	case usageInd==-1:           default_color
	else:                        colors[usageInd]

getFloorHeight(usage) = _getFloorHeightFromIndex(findFirst(usages, usage))
_getFloorHeightFromIndex(usageInd) =
	case usageInd==-1:           default_floor_height
	else:                        floor_heights[usageInd]

可以使用该数据以获取每种用途的正确楼层高度。在 CreateFloor、FloorMass 和 SplitMassModel 规则中，将 default_floor_height 替换为以下代码：
```
getFloorHeight(floor_usages[floorInd])
```
可以使用该数据，根据每个楼层的用途对其进行着色。在 FloorMass 规则中，将两次出现的 default_color 替换为以下代码：
```
getUsageColor(floor_usages[floorInd])
```
按 Ctrl+Shift+S 以保存所有文件。
选择形状。
生成模型。

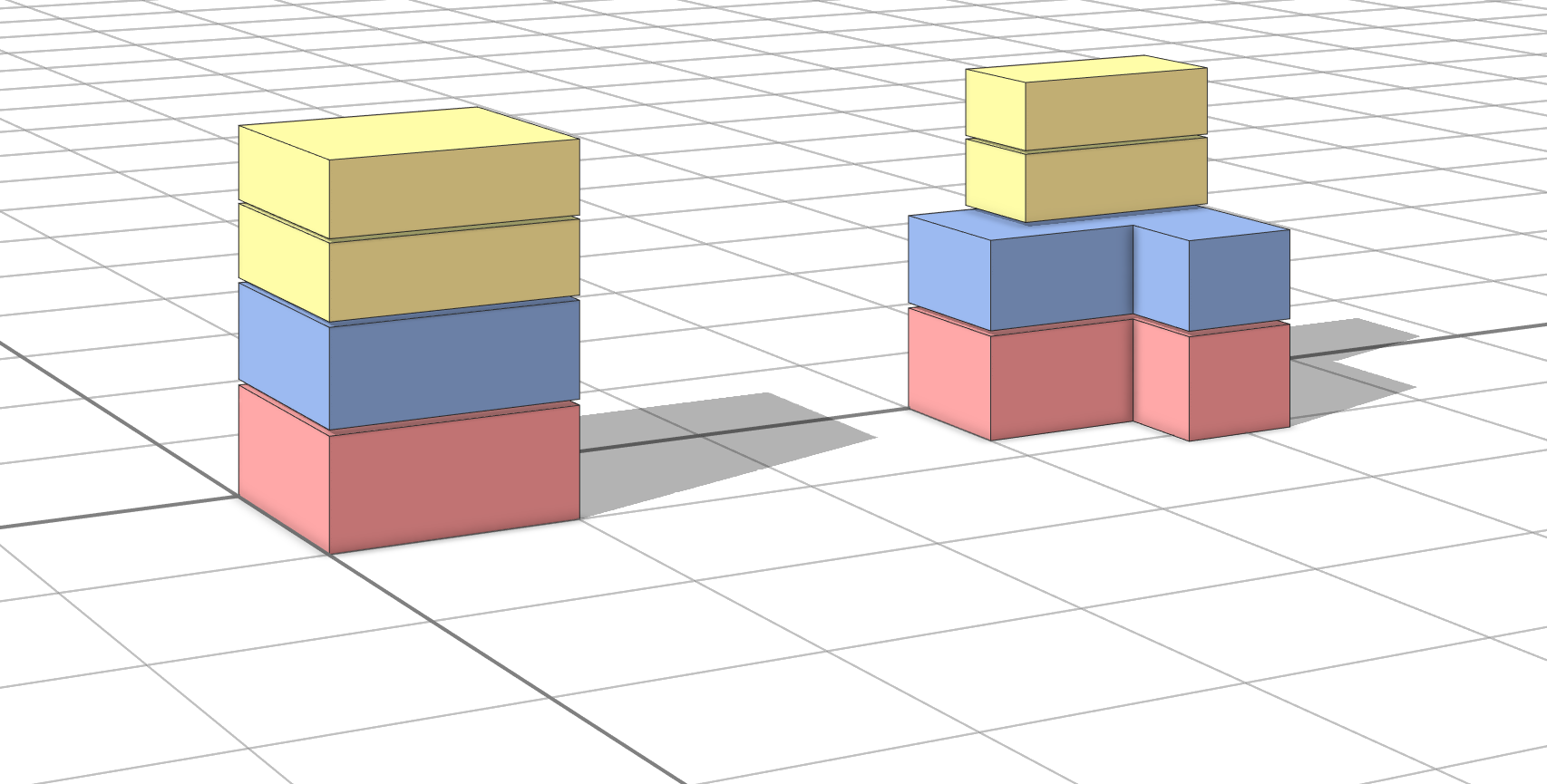

现在，该规则将使用已导入的 .csv 文件中的数据，根据每个楼层的指定用途来确定每个楼层的楼层高度和颜色。

创建仪表盘

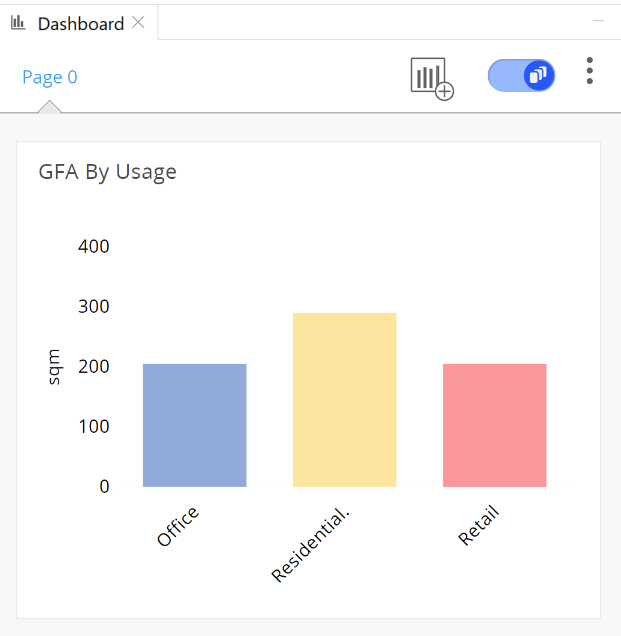

要创建仪表盘以可视化每个用途的总建筑面积 (GFA)，请完成以下步骤：

确保已打开 Assign_Floor_Usages_01.cej 场景。
再次打开 Assign_Floor_Usages_01.cga 规则文件。
修复报表，以便其使用相应的颜色来报告用途。在 FloorMass 规则中，将 usages[0] 替换为以下代码：
```
floor_usages[floorInd]
```
单击窗口 > 仪表盘。
单击添加图表。
在图标和标题下，输入 GFA By Usage。
在报表下，单击 GFA：
在单位下，输入 sqm。
保留剩余输入的默认值，然后单击添加卡片以完成。

打开 Assign_Floor_Usages_03.cej  场景和 Assign_Floor_Usages_03.cga 规则文件以查看最终结果。

在本教程中，您学习了如何执行以下操作：

向属性添加数组数据。
从 .csv 文件导入数据以与 CGA 文件一起用于定义模型中的楼层数据，例如用途和颜色。
创建一个仪表盘以显示每种用途的 GFA。

要继续学习 CityEngine，请参阅完整的 CityEngine 教程目录。
