移动对象

在 CityEngine 工具栏上，使用变换移动工具 (W) 移动对象。 单击变换移动工具 以打开工具选项窗口 。 您也可以在主菜单中单击编辑 > 移动工具。

拖动控点以使其沿各个轴移动。 使用黄色控点在 xz 或对象平面上移动所选内容。 可以使用橙色球体将所选内容拖动到任何平面上并捕捉到面、折点、边或参考线。 可以沿 x、y 和 z 轴移动选定的对象和组件。 这些轴将由当前参考系统进行定义。

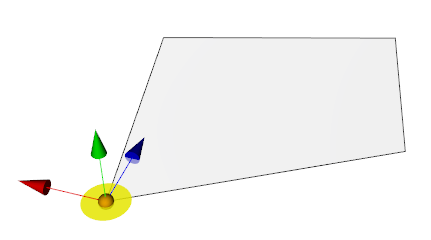

显示了具有形状的移动工具。

选择折点和边以将其与整个形状分开进行变换。

显示了具有单个折点的移动工具。

可以在变换移动工具选项 中应用变换移动选项，例如参考系统、位置和方向、平移或捕捉。

工具选项

变换移动工具选项 包括以下内容：

变换移动
参考系统	请参阅设置参考系统。
调整位置和方向	请参阅调整位置和方向。
平移(m)	沿参考系统的轴移动对象的距离（以米为单位）。 框的颜色与“视口”窗口中的轴相匹配。 按 Enter 键以应用值。 按 Tab 键移动到下一个输入字段。 一次仅应用一个值。
捕捉	打开和关闭捕捉选项。 选择对象或组件并执行以下操作之一： 拖动橙色球体以捕捉到任意平面上的面、折点、边或参考线。 拖动黄色光盘以捕捉到 xz 平面上的折点、边或参考线。 拖动轴控点以沿所选轴捕捉到折点、边或参考线。 按 Shift 以暂时打开或关闭捕捉。
移动时复制	移动对象时，创建所选内容的副本。 按 Ctrl 以暂时打开或关闭此选项。
