测量面积和路径

在 CityEngine 工具栏上，使用测量面积和路径工具 以测量面积和路径。 单击测量距离工具 ，然后单击工具选项窗口 中的测量面积和路径工具 (M+A)。 您还可以在主菜单中单击分析 > 测量面积和路径。

要进行测量，请在场景中单击以放置起点。 添加其他点以计算路径长度，或者单击起点或按 Enter 键以关闭路径。 按 Ctrl+Z 以撤消上一个测量点。

测量点无需位于同一平面。 如果测量点不在同一平面上，将自动以平均高度或深度将这些点投影到水平或垂直平面上。

注：

• 在这种情况下，显示的表面测量将与投影面积相关，而显示的距离始终是指由测量点定义的周长。
• 投影平面的位置应确保与测量点的距离最小。 距平面最大距离的测量点将标记用于显示距离的标注。

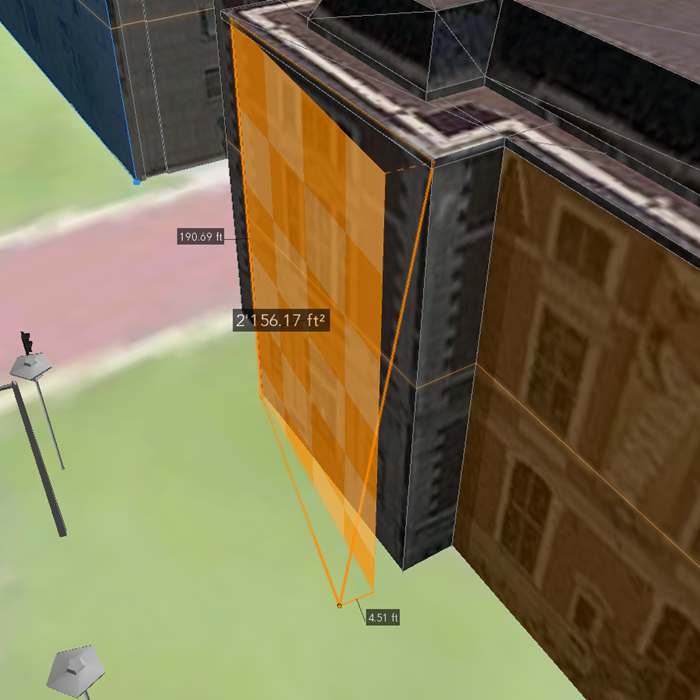

测量点不是共面的，因此将投影到垂直平面上。 在 4.51 英尺处，右下测量点与平面的距离最远。

工具选项

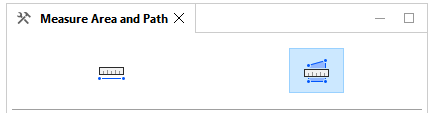

测量面积和路径工具选项 包括以下内容：

测量面积和路径
周长	面的周长。
面积(投影)	面的面积。
显示激光线	打开和关闭激光线。 激光线可将鼠标的当前高度投影到周围的几何上。
