场景光线和全景

可以使用场景光线和全景工具来配置光源和环境的选项以及 3D 视窗的反射地图。 您可以通过以下方式访问该工具：

• 单击工具栏中的场景光线和全景工具 。
• 单击主菜单中的编辑 > 编辑场景光线和全景。

灯光

光线参数可控制对象在视窗窗口 中被照亮的方式：

太阳位置源	可在“时间和月份”和“直接太阳入射”之间切换。 为了使“时间和月份”正常运行，必须正确设置场景坐标系。
时间	太阳位置的时间。
时区	太阳位置的时区。
月	太阳位置的月份。
太阳高度角	太阳的高度，地平线与日盘中心所成的角度。
太阳方位角	太阳的方位角。
太阳强度	场景光线强度。
环境强度	场景光线环境强度。
阴影衰减	阴影的衰减（混合为黑色）。
环境光遮蔽衰减	屏幕空间环境光遮蔽的衰减（混合为黑色）。
阴影质量	可在“低”、“中”、“高”和“交互式”之间切换。
半径模式	可在“手动”和“交互式”之间切换。
环境光遮蔽半径	屏幕空间环境光遮蔽样本的半径（以米为单位）
环境光遮蔽样本	屏幕空间环境光遮蔽样本的数量或“交互式”。

交互式模式

交互式模式旨在提供出色的显示效果，且无需手动调整各项参数。

• 将阴影质量或环境光遮蔽样本设置为交互式时，当相机静止不动时会使用最佳显示效果，而在相机移动的过程中显示效果会有所降低（具体取决于相机的性能）。
• 将半径模式设置为交互式时，系统将自动调整环境光遮蔽半径，从而在视窗的中心区域获得最佳显示效果。 要微调此设置，请将模式设置为手动。

环境光遮蔽

CityEngine 环境光遮蔽将使用屏幕空间环境光遮蔽，这是一种与环境光遮蔽类似的特殊实时渲染技术。 环境光遮蔽是一种在 3D 计算机图形中使用的阴影方法，可通过考虑由于光遮蔽引起的光衰减效果来增加真实感。 环境光遮蔽将尝试实现接近现实生活中光线辐射方式的效果，尤其适用于户外场景。

显示无环境光遮蔽的实体阴影。

显示已启用环境光遮蔽。

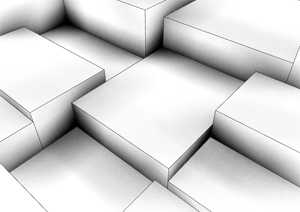

显示低环境光遮蔽半径。

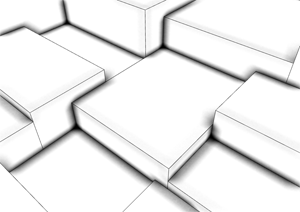

显示高环境光遮蔽半径

全景

全景设置包含 3D 视窗中显示的背景天幕：

环境地图	要用作环境地图的图像。 环境地图用于对场景中的天空进行纹理处理。
反射地图	要用作反射地图的图像。 反射地图将用于已在材料设置中启用了反射的，所生成模型的反射。
可见	显示或隐藏全景。

目录 ce.lib/maps/panoramas 中包含了一系列全景地图。
