可以使用验证检查对 CAD 数据执行质量控制工作流，可以使用 ArcGIS Indoors for AutoCAD 功能区上的验证命令来配置这些验证检查。 单击检查后，将运行所有配置的验证设置的验证检查，以检测可能干扰 CAD 数据成功导入地理数据库的条件。 以下部分描述了可配置为针对 CAD 数据运行的验证检查：
未闭合形状

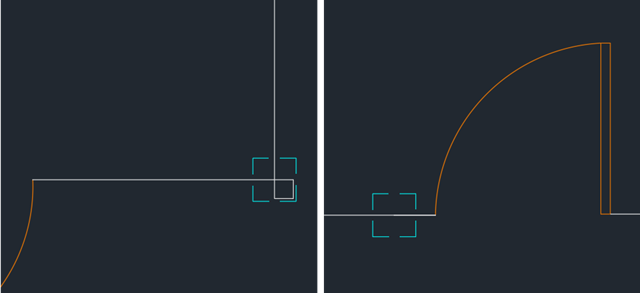

未闭合形状检查可搜索用于定义房间、走廊或其他空间的线中的任何间隙或不连续性。 当实体端点未对齐时，可能会出现此问题。 将使用青色虚线方框标记未连接的端点，如下图所示：
当配置单元边界选项卡时，将启用未闭合形状检查。
未闭合形状检查无法检测到没有悬挂端点的闭合形状之间的间隙。 通过利用闭合折线封闭的楼层平面图，可以使用 Autodesk AutoCAD 中的 BOUNDARY 命令检测这些类型的间隙。
注：
未闭合形状可能会导致其他验证检查无法成功检测和标记问题，例如缺少单元名称。 建议您首先处理未闭合形状检查的结果，然后在处理其他检查结果之前再次运行验证检查。
自相交

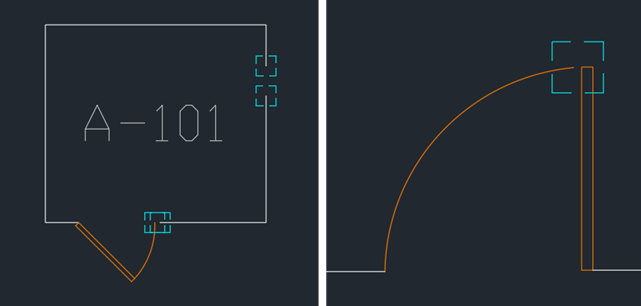

自相交检查可搜索用于定义房间、走廊或其他空间的线中的自相交或自重叠实体。 当折线折返或与自身相交时，可能会出现此问题。 将使用青色虚线方框标记相交和端点，如下图所示：
当您配置单元边界选项卡时，将启用自相交检查。
自相交检查无法检测到多个实体之间的交叉点，仅检测实体自相交的位置。 可以使用 AutoCAD 中的 OVERKILL 命令清理 CAD 线工作中的折返和其他不必要的重叠。
单元名称缺失
单元名称缺失检查可搜索内部未定位单元名称文本的单元空间。 当单元名称文本实体的对齐点位于单元空间之外时，可能会发生这种情况。 将使用青色折线和填充标记受影响的单元，如下图所示：
当配置单元名称选项卡时，将启用单元名称缺失检查。
ArcGIS Indoors 不支持使用牵引线对象将文本放置在单元空间外部。 当文本位于块中时，块的基点必须位于单元空间内部。 可以使用 AutoCAD 中的 JUSTIFYTEXT 命令修改文本对象的对齐点，而不改变其位置。
单元名称不唯一

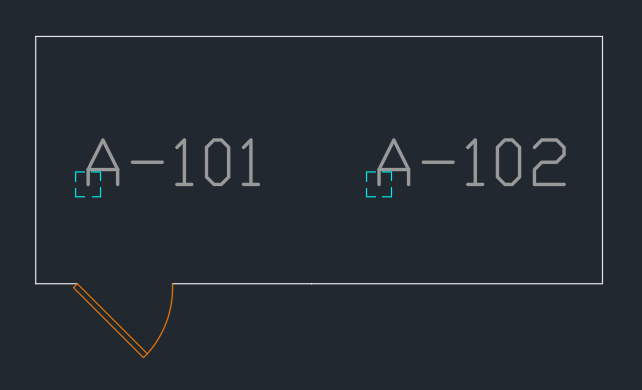

单元名称不唯一检查可搜索具有相同名称的多个单元空间或具有多个名称的单个单元空间。 将使用青色虚线方框标记受影响的单元，如下图所示：
当配置单元名称选项卡时，将启用单元名称不唯一检查。
大型单元空间（如展览大厅或长廊）内可以存在多个相同名称的实例。 此检查将忽略空格和大小写。
单元利用类型缺失
单元利用类型缺失检查可搜索空间内未定位利用类型文本的单元空间。 当文本实体的对齐点位于单元空间之外时，可能会发生这种情况。 将使用青色折线和填充标记受影响的单元，如下图所示：
当配置单元利用类型选项卡时，将启用单元利用类型缺失检查。
ArcGIS Indoors 不支持使用牵引线对象将文本放置在单元空间外部。 当文本位于块中时，块的基点必须位于单元空间内部。 可以更改文本的对齐方式以重新定位对齐点，而无需重新定位文本。
单元利用类型不相同

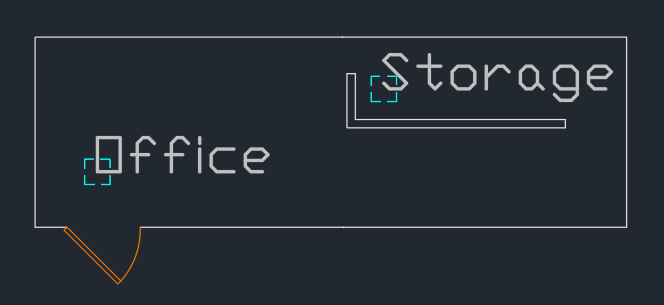

单元利用类型不相同检查可搜索包含多个利用类型的单元空间。 将使用青色虚线方框标记受影响的文本，如下图所示：
当配置单元利用类型选项卡时，将启用单元利用类型不相同检查。
大型单元空间（如展览大厅或长廊）内可以存在多个相同利用类型值的实例。 此检查在比较时会考虑利用类型的大小写和空格。
单元利用类型不标准
单元利用类型不标准检查可搜索与配置的标准利用类型值列表不匹配的利用类型值。 将使用青色虚线方框标记受影响的文本，如下图所示：
当配置单元利用类型选项卡时，将启用单元利用类型不标准检查。
将考虑利用类型值的大小写和空格。 此检查将标记与标准值列表不完全匹配的利用类型。
