通过时空立方图层,您可以可视化和探索时空立方体数据,并与之交互。 通过时空立方图层及其功能区,您可以更深入地理解时空立方体中存储的数据内容和分析结果。 利用时空立方图层和功能区,您可以执行以下操作:
- 可视化时空立方体中的变量及其分析结果。
- 在 3D 场景中对时空立方体进行切片和筛选。
- 通过时间序列图表探索时空立方图层的时序变化。
- 通过叠加 2D 分析图层,为 3D 时空立方图层可视化提供上下文信息。
- 通过检索描述性元数据,以及按时间和空间创建数据子集,来管理时空立方体。
- 从时空立方体重新生成时空立方图层,以便添加新的分析方法或变量。
创建一个时空立方体
您可以从任何 NetCDF 时空立方体 (.nc) 创建时空立方图层。 您可以使用时空立方体创建工具集中的任何工具来构建时空立方体。
- 启动 ArcGIS AllSource。
- 从新建工程对话框中选择全局场景模式。
建议在 3D 场景中可视化时空立方图层。
- 下载 2005-2022 年美国野火数据集、美国县级行政区划图层以及加利福尼亚州边界图层。
野火数据集包含 2005 年至 2022 年间美国境内发生的野火事件的位置信息。 该数据由 USGS 与美国林务局的监测火烧严重程度趋势计划共同收集。
- 在分析选项卡中,单击工具按钮打开地理处理窗格。
- 在地理处理窗格中,搜索 Create Space Time Cube by Aggregating Points。
- 单击该工具,然后按照以下步骤设置参数:
该工具将创建一个 NetCDF 时空立方体。 该时空立方体文件将以 .nc 作为文件扩展名。
运行分析
您可以使用时间序列预测工具集或时空模式分析工具集中的任何工具,来分析并识别时空立方体中存在的模式,或者预测时空立方体中特定位置的未来值。
- 打开地理处理窗格。 在分析选项卡中,单击工具按钮。
- 搜索 Forest-based Forecast。
- 单击该工具,然后按照以下步骤设置参数:
该工具用于估计每个县内由野火焚烧的总面积(单位:英亩)。
创建一个时空立方体
要创建时空立方图层,必须使用创建时空立方图层工具。 您可以从地理处理窗格或地图选项卡访问此工具。
- 在地图选项卡上,单击添加数据。 在下拉菜单中,单击时空立方图层。
创建时空立方图层工具窗口将会打开。
- 指定如下参数:
- 单击运行以运行此工具。
系统将会创建一个新的时空立方图层,并将其添加到内容窗格中。 该时空立方体将在 3D 场景中显示。
与时空立方图层进行交互
时空立方图层会自动激活时空立方体功能区。该功能区提供了一系列工具,用于配置、可视化、浏览和管理时空立方体图层。
- 在内容面板中选择时空立方图层,激活时空立方体功能区。
- 在可视化部分中,确认变量参数的值为 ACRES_SUM_ZEROS。
- 在高程部分中,将垂直夸大设置为 2。
此操作将增加各个图格之间的垂直距离,从而更清晰地显示每个时间切片。
- 在时空范围部分中,单击配置范围下拉菜单。 将感兴趣区域参数的值设置为 ca_boundary。
系统将会对时空立方体应用空间过滤器。 在场景中,仅显示位于加利福尼亚州范围内的图格。
- 选中高亮显示预测时间步长复选框。
此操作将改变时空立方体的可视化方式。 时空立方体中的预测图格保持不透明,而其他图格则变为透明。
- 在功能区的可视化部分的主题库中,单击预测结果样式。
- 在浏览部分中,单击按位置显示时间序列弹出窗口,然后在场景中单击一个图格。
此时会弹出一个窗口,显示该位置的时序图表。
- 关闭弹出图表。

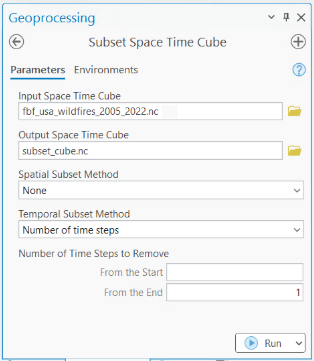

- 在数据管理部分中,单击时空立方体管理下拉菜单,然后单击子集立方体。
子集时空立方体工具随即打开。
- 要移除预测的时间步长,请按照以下步骤指定参数:
