时空立方体简介

空间数据通常包含时间元素。 时空立方体是一种用于表示时空数据的 3D 制图表达。 它允许您分析空间和时间模式,预测未来值,并在 2D 和 3D 空间中可视化数据和分析结果。

时空立方体结构

时空立方体由位置和图格组成。

位置

位置是指时空图格在 2D 空间中的位置 (x, y) 和几何形状。 位置是静态的,在创建时空立方体时被定义。 它们决定了所创建的时空立方体的类型。 时空立方体可以是格网立方体,其中的位置由规则形状的矩形或六边形格网构成;也可以是定义位置立方体,其中的位置是预定义的,例如州或监测站。

时空立方体中位置的逻辑示意图

条柱

图格代表单个时间步长上的一个位置。 每个图格在空间 (x, y) 和时间上都有固定的位置。 它在位置的基础上增加了第三个维度:时间维度。 每个图格代表的时间长度是相等的,并在创建时空立方体时被指定。

时空立方体中每个位置都包含相同数量的图格。 位于同一位置的图格构成一个时间序列。 时空立方体中同一时间点的图格构成一个时间切片。 要确定时空立方体中图格的总数,可以使用描述时空立方体工具

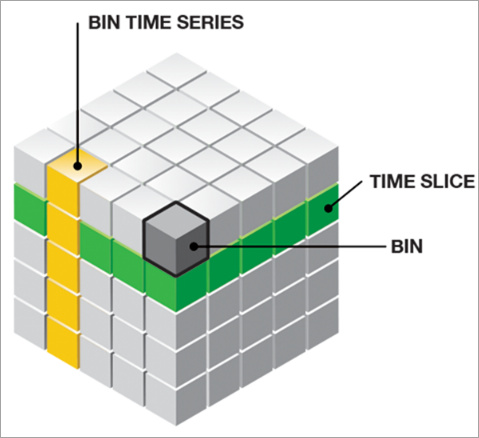

时空立方体中图格的逻辑示意图

创建一个时空立方体

您所使用的数据及其格式将决定创建时空立方体的方法。 可以使用以下工具创建时空立方体:

通过聚合点创建时空立方体

如果您拥有带有时间戳的点要素,并希望在研究区域内将它们按照位置进行空间聚合,请使用通过聚合点创建时空立方体工具。 如果您提供了聚合面(例如纽约市的盗窃事件),则会生成格网立方体(渔网或六边形)或定义位置立方体。

注:

该工具的输入要素参数仅接受点要素类。 如果您的数据存储在表中,请使用XY 表转点工具创建点要素类。

每个图格将包含一个 COUNT 字段,用于指示该图格内点的数量。 每个图格还可以包含其他字段,用于汇总这些点的属性。 这些属性取决于创建时空立方体时所选择的汇总字段。

了解关于创建时空立方体时所包含属性的详细信息

了解关于通过聚合点创建时空立方体的详细信息

通过已定义位置创建时空立方体

如果要素位置不随时间变化,且会随着时间的推移采集属性或测量值(如面板数据或站点数据),请使用通过已定义位置创建时空立方体工具。 这样生成的立方体将以这些定义的位置为结构基础。 如果选择了时间聚合,则每个时间段将包含所选属性的汇总统计信息。 如果未选择时间聚合,则每个时间段将只有一组属性。

了解关于通过已定义位置创建时空立方体的详细信息

通过多维栅格图层创建时空立方体

如果您有多维栅格数据,请使用通过多维栅格图层创建时空立方体工具将其转换为时空立方体。 像元的形状可确定立方体是格网立方体(正方形像元)还是定义位置立方体(矩形像元)。

了解关于通过多维栅格图层创建时空立方体的详细信息

时空立方体的类型

时空立方体可以是格网立方体或定义位置立方体。 时空立方体的类型会在创建时确定。

格网立方体和定义位置立方体的主要区别在于时空立方体的结构。 格网立方体的位置由规则的正方形或六边形格网要素构成。 在定义位置立方体中,位置及其形状不受限制。 两种类型的时空立方体都可以作为时空立方体可视化时空模式分析时间序列预测工具集中任何工具的输入。

注:

可以使用描述时空立方体工具确定现有时空立方体的类型。

格网立方体

立方体结构具有行、列和时间步长。 如果将行数乘以列数和时间步长数,则将得到立方体中的条柱总数。 行和列可确定立方体的空间范围,而时间步长则可确定时态范围。 格网立方体始终为矩形。 但是,对于所有时间步长都缺少数据的位置,将不会被可视化或包含在任何分析中。

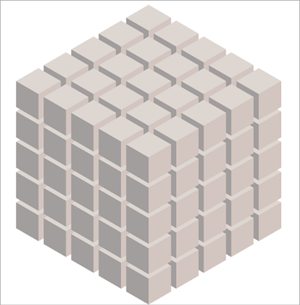

格网立方体逻辑示意图

已定义位置立方体

定义的位置立方体结构具有要素和时间步长。 如果将要素数乘以时间步长数,则将得到立方体中的条柱总数。 要素可确定立方体的空间范围,而时间步长则可确定时态范围。

由多维栅格图层创建的定义位置立方体,其要素和时间维度的数量与多维栅格图层的像元和维度数量相同。

时空模式分析

创建时空立方体后,可以使用时空模式分析工具集中的任何工具来识别时空模式。 工具集中的每个工具都将创建一个要素类,其中包含分析结果。 变化点检测新兴热点分析局部异常值分析工具还会使用分析结果更新原始时空立方体。

工具描述问题

变化点检测

在时空立方体的每个位置的时间序列的统计属性(平均值、标准差或线性趋势)发生变化时检测时间步长。

  • 我的时间序列的统计属性(平均值、标准差、线性趋势)是否随时间变化?
  • 我的时间序列中的统计属性何时发生变化?
  • 我的时间序列中的统计属性如何随时间变化?

新兴时空热点分析

检测时空立方体中点密度(计数)或值的聚类,然后,对于每个位置,将这些热点和冷点的趋势分类为不同的类别。 类别包含新增的、连续的、加强的、持续的、逐渐减少的、分散的、振荡的以及历史的热点和冷点。

  • 高值和低值在何处以及何时聚集?
  • 这些聚类在统计上是否显著?
  • 给定位置的热点或冷点如何随时间变化?

局部异常值分析

标识出空间和时间环境中的统计显著性聚类和异常值。

  • 空间和时间聚类和异常值位于哪个位置?
  • 聚类和异常值在统计上是否显著?

时间序列聚类

基于时间序列特征的相似性,对存储在时空立方体中的时间序列集合进行划分。 可以基于三个条件聚集时间序列:具有相似的时间值,趋于同时增加和减少以及具有相似的重复模式。

  • 时空立方体中的各位置是否具有相似的时间序列特征?
  • 哪些位置的值在时间上相似、在时间上保持比例或显示相似的平滑周期性模式?

时间序列互相关

用于计算存储在时空立方体中的两个时间序列之间不同时间滞后的互相关性。

  • 一个位置上的两个时间序列之间的互相关性是多高?
  • 具有最强互相关性的时间滞后(偏移)是多少?

时间序列预测

创建时空立方体后,可以使用时间序列预测工具集中的工具。 该工具集包含三个用于估计时空立方体中每个位置未来值的工具,以及一个用于比较预测模型的模型评估工具。 工具集中的工具会将预测结果保存到输出要素类中,并可选择保存到时空立方体中。 以下预测工具可用:

工具描述

曲线拟合预测

使用简单的曲线拟合来建模时间序列,并预测时空立方体中每个位置的未来值。

指数平滑

通过将各位置立方体的时间序列分解为季节和趋势分量,使用霍尔特-温特指数平滑方法来预测时空立方体中各位置的值。

基于森林的预测

使用随机森林算法的改编来预测时空立方体的每个位置的值,这是一种由 Leo Breiman 和 Adele Cutler 开发的监督机器学习方法。

按位置评估预测

用于在多个预测结果中为时空立方体的每个位置选择最准确的结果。 这使您可以在具有相同时间序列数据的时间序列预测工具集中使用多个工具,并为每个位置选择最佳预测。

可视化时空立方体

可以使用时空立方体可视化工具集中的工具可视化时空立方体中的分析结果和变量。 时空立方体可以以二维或三维形式可视化。 要在 2D 空间中可视化结果,请使用在 2D 模式下显示时空立方体工具。 要在 3D 模式下可视化结果,请打开一个场景,并使用在 3D 模式下显示时空立方体工具或使用创建时空立方体图层工具创建时空立方体图层。

注:

建议使用创建时空立方体图层工具在 3D 模式下显示时空立方体。 虽然可以使用在 3D 模式下显示时空立方体和“创建时空立方体图层”工具在 3D 模式下可视化时空立方体,但由“创建时空立方体图层”工具创建的时空立方体图层提供了更多的显示主题选项以及与时空立方体可视化交互的更强大的功能。

以 2D 和 3D 模式下可视化时空立方体具有以下优点:

  • 汇总位置上的结果,并允许查看和比较不同位置之间的结果。
  • 帮助理解时空立方体的结构。
  • 允许查看和交互数据及分析结果,从而更好地理解结果。

显示主题

显示主题是预设的 2D 和 3D 符号系统,用于可视化时空立方体中包含的变量、分析结果和预测结果。 这些显示主题可以增强分析结果,并使探索时空立方体中的数据更加简单和直观。 可以通过在在 2D 模式下显示时空立方体在 3D 模式下显示时空立方体工具中设置显示主题参数,或者在时空立方体功能区主题库中选择显示主题。

每种分析类型都存在一个或多个显示主题。 下表包含时空模式分析时间序列预测工具集中工具可用的显示主题选项:

工具2D 主题3D 主题时空立方体图层主题

变化点检测

时间序列变化点

时间序列变化点

新兴时空热点分析

热点和冷点趋势

热点和冷点趋势

热点类型

热点 p 值

热点 Z 得分

局部异常值分析

本地异常值分析结果

局部异常值百分比

最近时间段内的局部异常值

无空间相邻要素的位置

聚类和异常值结果

局部异常值类型

Local Moran's I

局部异常值 Z 得分

局部异常值 p 值

时间序列聚类

时间序列聚类结果

时间序列互相关

时间序列互相关结果

曲线拟合预测

具有数据趋势的位置

趋势

预测结果

时间序列异常值结果

预测结果

时间序列异常值结果

预测结果

残差值

时间序列异常值

指数平滑

预测结果

时间序列异常值结果

预测结果

时间序列异常值结果

水平分量

趋势分量

季节分量

水平 + 趋势分量

预测结果

残差值

时间序列异常值

基于森林的预测

预测结果

时间序列异常值结果

预测结果

时间序列异常值结果

预测结果

残差值

时间序列异常值

按位置评估预测

预测结果

预测结果

预测结果

残差值

了解关于 2D 和 3D 时空立方体图层的可视化显示主题的详细信息

了解关于时空立方体图层的可视化显示主题的详细信息
