栅格范围 (3D Analyst)

摘要

用于构造 3D 面或折线，以描绘沿栅格表面边界的高度。

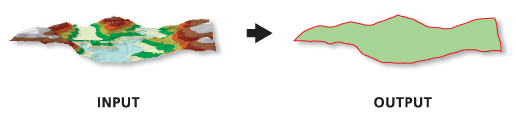

插图

使用情况

• 此工具用于在栅格表面运行，且只能在单波段栅格或多波段栅格的特定波段上运行。输出要素可使用数据值捕获连续像元的边界，其 Z 值沿表面周长进行插值。可通过将栅格内最外侧像元的中心连接起来来定义周长。

• 如果栅格具有以 NoData 像元分隔的不连续数据像元，则输出几何将被放置到一个要素记录中，并且可能会由多部分要素组成。

  注：

  由于面的内部部分不会包含任何折点，所以 3D 面仅包含沿要素周长的高程值。 在 3D 模式下使用区域填充绘制时，边界折点会随意连接到三角形以进行渲染。 除非该面是平面（斜平面或水平平面），否则该填充可能不太会准确表示内部表面。 因此，建议不要使用填充符号绘制非平面 3D 面。

参数

对话框

标注	说明	数据类型
输入栅格	待处理的栅格。	Raster Layer; Mosaic Layer
输出要素类	将生成的要素类。	Feature Class
输出要素类类型	输出要素类的几何。 LINE—输出将是启用了 z 值的线要素类。 POLYGON—输出将是启用了 z 值的面要素类。	String

Python

arcpy.ddd.RasterDomain(in_raster, out_feature_class, out_geometry_type)

名称	说明	数据类型
in_raster	待处理的栅格。	Raster Layer; Mosaic Layer
out_feature_class	将生成的要素类。	Feature Class
out_geometry_type	输出要素类的几何。 LINE—输出将是启用了 z 值的线要素类。 POLYGON—输出将是启用了 z 值的面要素类。	String

代码示例

RasterDomain 示例 1（Python 窗口）

下面的示例演示了如何在 Python 窗口中使用此工具。

arcpy.env.workspace = "C:/data"
arcpy.ddd.RasterDomain("dtm_grd", "raster_domain.shp", "POLYGON")

RasterDomain 示例 2（独立脚本）

下面的示例演示了如何在独立 Python 脚本中使用此工具。

'''*********************************************************************
Name: RasterDomain Example
Description: This script demonstrates how to use the
             Raster Domain tool to generate polygon footprints for all
             *.img rasters in a given workspace.
**********************************************************************'''

# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Create the list of IMG rasters
rasterList = arcpy.ListRasters("*", "IMG")
# Verify there are rasters in the list
if rasterList:
    # Loop the process for each raster
    for raster in rasterList:
        # Set Local Variables
        outGeom = "POLYGON" # output geometry type
        # The [:-4] strips the .img from the raster name
        outPoly = "domain_" + raster[:-4] + ".shp"
        print("Creating footprint polygon for " + raster + ".")
        #Execute RasterDomain
        arcpy.ddd.RasterDomain(raster, outPoly, outGeom)
    print("Finished.")
else:
    print("There are no IMG files in the " + env.workspace + " directory.")

环境

当前工作空间, 临时工作空间, 输出坐标系, 地理变换, 范围, XY 分辨率, XY 容差, 输出 XY 值域, 自动提交, 输出配置关键字
