可视化体素场景图层

体素场景图层允许您在 ArcGIS Platform 上共享体素图层。 通过共享体素图层或上传体素场景图层包 (.slpk),您可以发布多维 3D 数据,使其作为 Web 场景图层可供您的受众访问。

体素场景图层示例
显示了达姆施塔特黑森州博物馆下方的地质模型和污水系统。 版权所有 2021:黑森州自然保护、环境和地质局以及达姆施塔特工业大学。

体素场景图层提供与体素图层相同的功能。 例如,您可以通过创建或修改剖切片、截面或等值面来探索图层。 您可以更改体素场景图层的外观、在体积和表面之间切换或更改符号系统。

您的更改将保存在场景中,或者您可以将场景共享为新的 Web 场景。 如果您打开了一个带有体素场景图层的 web 场景,您可以将更改保存在 web 场景中。

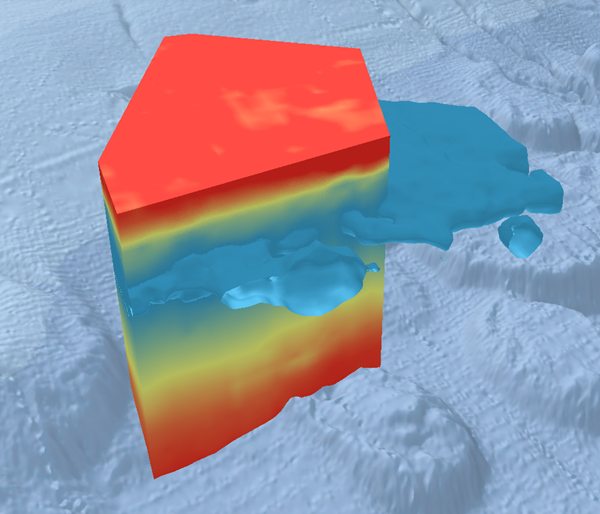

显示剖切片的体素场景图层示例

显示预测的氧气水平的剖切体积和等值面。

体素场景图层和地理处理工具

不支持将体素场景图层作为任何地理处理工具的输入。

共享体素图层

您可使用创建体素场景图层内容工具创建体素场景图层。 您可使用共享包工具将场景图层包上传至 ArcGIS OnlineArcGIS Enterprise 11.3。 有关详细的步骤,请参阅共享场景图层包

共享方法支持的门户
共享包

ArcGIS OnlineArcGIS Enterprise 11.3

共享为 web 场景或共享为 web 图层

ArcGIS OnlineArcGIS Enterprise 11.3

体素网络场景图层可以在 ArcGIS OnlineArcGIS Enterprise 11.3 中的 ArcGIS AllSourceScene Viewer 中可视化。

更新体素 Web 场景图层中的项目

您可以更新与 web 场景共享的体素场景图层。 您可以添加或移除剖切片、截面和等值面,以及更新符号系统和保存 Web 场景以查看体素场景图层的更新。

  1. 目录窗格中,浏览到包含体素场景图层的 Web 场景。
  2. 右键单击 Web 场景,然后单击添加并打开 添加并打开
  3. 内容窗格中,右键单击体素图层,单击剖切片和截面 浏览,然后添加剖切片或截面。

    注:

    剖切片和截面工具条上的活动工具取决于在内容窗格中启用了体积还是表面

  4. 在功能区共享选项卡上的管理组中,单击保存 Web 场景 保存 Web 场景

    注:
    如果活动场景未链接到 web 场景,则保存 Web 场景按钮 保存 Web 场景 将不可用。

    如果 ArcGIS AllSource 不是上次修改 web 场景所用的应用程序,则会弹出保存 web 场景对话框。 执行以下操作之一:
    • 单击保存 web 场景以更新现有 web 场景。
    • 单击共享为新 Web 场景以打开共享为 Web 场景窗格。 可以共享新的 web 场景,以在将保存内容提交到原始 web 场景之前检查可能更改或丢失的要素。 有关详细信息,请参阅共享 web 场景

    随即显示保存 Web 场景窗格。

  5. 可选择编辑摘要标签字段。

    共享至 ArcGIS Enterprise 10.9 或更低版本的门户时,需要摘要和标签。

    您最多可以输入 128 个标签。

  6. 或者,在共享为下更改设置:
    • 任何人 - 与公众分享您的内容。 任何人均可访问并进行查看。
    • 我的组织 - 与组织中所有经过身份验证的用户共享您的内容。 使用组织帐户进行登录时,此选项可用。
    • 群组 - 与您所在的群组以及群组中的成员共享您的内容。

    将所有选项保持在未选中状态,以将共享级别设置为项目的所有者。

    注:

    您必须是管理员或者 web 场景的所有者,才能更改共享设置。

  7. 或者,单击窗格顶部的配置选项卡,以查看在保存场景或更改其属性时将创建的 web 图层。

    有关详细信息,请参阅配置 Web 场景

  8. 完成保存下,单击分析 分析 以查看潜在问题。

    错误和警告将在消息选项卡上列出。 右键单击消息可以打开其帮助主题或在软件中执行更正操作。 您必须先解决错误 错误,然后方可保存 web 场景。 建议解决警告 警告,但不做强制性要求。

    了解有关分析 GIS 资源的详细信息

  9. 解决错误并选择性解决警告后,请单击保存以更新门户中的 Web 场景。

    如果共享设置已更改,更新共享对话框可能会出现,您可以在其中确认图层对预期查看者可见。

    1. 单击更新共享对话框中的更新以调整图层共享设置,从而使这些图层在 web 场景中可见。

      如果一个或多个可编辑 Web 要素图层无法与所有人共享,则将显示一条消息。 必须通过门户的图层项目页面批准公共数据集合。 有关详细信息,请参阅允许或阻止在公共图层上进行编辑

  10. 保存操作更新现有 web 场景后,请单击窗格底部的管理 web 场景链接以管理门户中的 web 场景。
