单一符号

单一符号系统将对图层中的所有要素应用同一符号。 该符号系统用于仅使用一种类别(如县边界)绘制图层的情况。

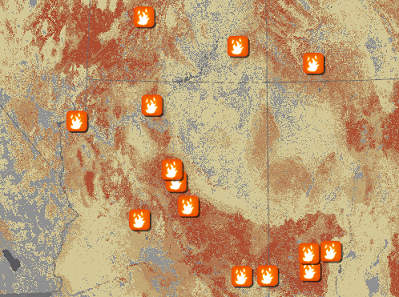

使用单一符号符号系统表示火灾位置的美国西南部地图
此美国西南部野火势图使用单一符号符号系统来表示火灾位置。

要使用单一符号符号系统绘制要素图层,请执行以下步骤:

  1. 内容窗格中选择要素图层
  2. 要素图层选项卡的绘制组中,单击符号系统,然后单击单一符号

    随即显示符号系统窗格。

  3. 主要符号系统选项卡 主符号系统 上,为标注描述字段输入文本。 在内容窗格中使用此标注。 标注和描述都将显示在布局上的图例中。
  4. 单击符号以打开格式化符号窗格,您可以在其中修改符号选择其他符号。 从图库中选择符号样式,或单击属性选项卡自定义当前符号。 完成后,单击应用。 单击返回按钮 后退,返回到符号系统窗格。
  5. 如果使用线要素图层或面要素图层,请单击符号旁边的更新图例图面形状下拉箭头以选择图例图面。 随即显示定义的图面形状菜单。 单击列表中的一个图面,以更改内容窗格中和布局的图例中的图面形状。

根据透明度、旋转、大小或颜色改变单一符号符号系统。

可通过属性值改变符号的透明度、旋转、大小和颜色,以此向符号中添加变量。 这些变量有时称为视觉变量。 虽然可以同时应用所有这些视觉变量,但请注意,过多的变化会使得该图层更加难以解释。 建议谨慎应用二级视觉变量符号系统。

了解有关符号化概念的详细信息

  1. 符号系统窗格中,单击按属性变更符号系统选项卡 按属性变更符号系统
  2. 展开透明度旋转颜色大小标题。

    对于面要素,将使用轮廓宽度取代大小旋转不可用。

如果在主符号系统上设置了可视变量,则用于计算变量统计数据的采样大小设置为 10,000 条记录。 要更改最大采样大小,请在高级符号系统选项选项卡 高级符号系统选项 上,展开采样大小并修改最大采样大小值。
