分级符号

分级符号用于通过改变符号的大小来显示制图要素之间的定量差异。 数据被划分到不同的范围中,然后为每个范围分配一个符号大小来表示该范围。 例如,如果您的分类方案有四个类,则分配四个符号大小。 符号的颜色保持不变。

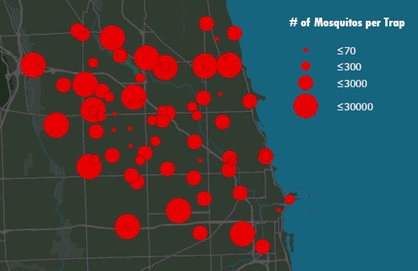

使用分级符号的地图
该地图使用分级符号来显示芝加哥哪些捕蚊器位置含有的携带西尼罗病毒的蚊子数量最多。

符号大小是量级现象中表示差异的有效方式,因为更大的符号自然与更大量相关。 通过使用分级符号,您可以很好地控制每个符号的大小,因为符号的大小与数据值不直接相关,但与比例符号直接相关。 这意味着可以设计一组在大小上具有足够变化的符号来表示每个数据类,以将该数据类与其他数据类区分开来。

分级符号可能基于数据集中的属性字段,或者您可以编写 Arcade 表达式来生成数值以进行符号化。

了解有关以 Arcade 语言编写表达式的详细信息

警告:

如果分级符号系统基于单一字段,则按排列的顺序绘制符号,即首先绘制较大的符号,然后在其上方绘制较小的符号。 如果符号系统基于表达式,则不会出现此排序,而一些较小的符号将被较大的符号遮盖。

主符号系统选项卡 主符号系统 有两个子选项卡,用以建立分级符号符号系统。

  • 选项卡可用于管理符号、值、描述性标注以及符号类的分组。
  • 直方图选项卡可用于查看和编辑符号类的数据范围。 有关详细信息,请参阅直方图

使用分级符号绘制图层

要使用分级符号绘制图层,请执行以下步骤:

  1. 内容窗格中选择要素图层。
  2. 要素图层选项卡的绘制组中,单击符号系统下拉箭头 符号系统,然后单击分级符号 分级符号

    随即显示符号系统窗格。

  3. 符号系统窗格的主符号系统选项卡 主符号系统 中,为要映射的数据选择数值字段或编写一个表达式。

    要使用表达式,请单击表达式按钮 设置表达式 打开表达式构建器对话框。 编写表达式并单击验证 Verify 以对其进行验证。 请注意,尽管表达式有效,但是其可能无法返回有效的数值。 您可以对 过滤器 表达式构建器对话框进行过滤以仅显示数值,从而有助于防止此类问题的发生。

  4. 要归一化数据,请从归一化菜单中选择字段,或选择总值百分比来除以数据值创建比例,或在每个值的对数上选择要符号化的对数

    如果数据集包括显著性异常值,这是生成较小范围数值的有效方式。 归一化仅在分级符号系统基于字段时可用。 如果是基于表达式进行的符号化,则归一化字段不可用。

  5. 使用适当的分类方法和类数量对数据进行分类。
  6. 为表示数据的符号设置最小大小和最大大小。

选择符号模板

单击模板符号打开格式化符号窗格以修改符号选择其他符号。 模板符号用于定义针对每个类别调整大小的符号的外观。 对于点和线图层,模板符号分别为点或线符号。 对于面图层,模板符号位针对每个符号类调整大小的点符号。 此外,背景面符号还定义为绘制面要素本身。 单击背景符号可对其进行更改。

如果是面图层,使用在所有图层上方绘制分级符号复选框控制点符号在地图绘制顺序中的位置。

  • 如果选中,则分级点符号将在地图中的所有图层上方绘制,包括注记图层,无论在内容窗格中指定的图层绘制顺序为何。 仅在分级符号上方绘制标注。
  • 如果取消选中此选项,则此图层采用在内容窗格中通过排列图层指定的绘制顺序,其中分级点符号在图层中的面背景符号上方进行绘制。 此选项确保分级符号不会遮挡地图中的注记图层。
注:

当图层位于场景的 3D 图层类别中时,此选项不适用。 在这种情况下,点符号将始终遵循图层绘制顺序。

修改分级符号系统

符号系统窗格 主符号系统主符号系统选项卡包含直方图子选项卡,这两个子选项卡还具有一个更多下拉菜单,用于包含其他命令。

选项卡包含一个交互式表,用于列出分级符号类及其对应的符号和标题,如窗格上半部分中的符号系统参数所定义。

在分级符号类表中,可执行以下操作:

任务步骤

更改单一类的符号

单击表的符号列中的符号以打开格式化符号窗格,然后修改符号选择不同的符号

可同时修改多个符号的通用属性。 高亮显示表中的符号类,右键单击并单击格式化符号

单击返回按钮 返回主符号系统页面,返回到符号系统窗格。

编辑类标注

右键单击表中的非符号单元格,然后单击编辑标注 编辑标注,或双击标注列中的单元格,然后输入新值。

编辑类的上限值

右键单击表中的非符号单元格,或双击上限值列中的单元格,然后输入新值。

编辑符号类的描述。

首先,确保描述列在表中可见。 否则,在更多菜单中,选择显示描述将该列添加至表。

要修改描述,右键单击表中的任何非符号单元格,或双击描述列中的单元格,以打开编辑描述对话框,可在其中输入或修改符号类的描述。

符号类描述包含在布局图例中,具体取决于图例设置。

添加其他符号类

使用窗格顶部的下拉菜单控制符号类数。 如果分类方法设置为手动间隔,则可以在表本身中手动添加其他符号类。 右键单击表中的非符号单元格,然后单击在上方插入中断 在上方插入中断在下方插入中断 在下方插入中断 以放置新符号类。

组合符号类

要组合两个或更多符号类,高亮显示表中的行,右键单击并单击组合中断 合并中断

移除符号类

使用窗格顶部的下拉菜单控制符号类数。 要移除符号类,右键单击表中的非符号单元格,然后单击移除 移除

更多下拉菜单中,可以执行以下任务:

任务步骤

显示超出范围的值

如果在创建分类后添加值、如果这些值位于已移除类内或如果其包含 null 值,则这些值在分类方案中可能超出范围。 可以显示表中超出范围的值并向其分配符号以在地图中显示。

单击更多菜单,然后选中显示超出范围的值以添加 <out of range> 符号类。

显示已排除值

要指定从分类中排除的要素,在符号系统窗格的高级符号系统选项选项卡 高级符号系统选项 中,在数据排除标题下输入一个子句。

更多菜单中,选中显示已排除值以添加 <excluded> 符号类。

显示每个符号类的要素计数

单击更多菜单,然后选中显示计数以将计数列添加至表。

如果图例中未显示排除的值或超出范围的值,则它们各自的总计数将列在符号系统窗格的底部。

要更新每个分类范围中的要素计数(和超出范围的值),右键单击表中的计数列,然后选择刷新计数

显示统计数据

单击更多菜单,然后选中显示计数以在表下添加统计数据部分。

统计数据包含要素总计数、数据的最小值和最大值以及值的平均值和标准差。

使用要素值显示类范围

单击更多按钮,然后选中在标注中使用要素值以仅使用字段包含的值作为符号类标注中的边界。 这有助于识别数据中的显著间隙。

刷新值

如果源数据已更改或已更新,单击更多,然后单击刷新值,以使用窗格顶部的当前设置更新类范围。

包含每个符号类的描述。

单击更多菜单,然后选中显示描述以向表添加描述列。

双击此列中的单元格以编辑或更新编辑描述对话框中的描述,然后单击更新以应用描述。

描述及其符号类将在布局图例中显示,具体取决于图例设置。

格式化所有符号

单击更多菜单,然后单击格式化所有符号以修改所有符号类中所有符号的通用属性。 在符号预览中目视检查对每个符号进行的更改。

单击返回按钮 返回主符号系统页面,返回到符号系统窗格。

重新生成所有符号

单击更多菜单,然后单击重新生成所有符号,以根据当前符号系统参数将每个符号类重置为其默认符号。

您可能希望执行此操作以放弃对单个符号进行的编辑并将所有符号类符号恢复为默认状态。

反向排序符号

单击更多菜单,然后单击反向符号顺序

反向符号顺序时,将保留符号类范围,但会反转分配给每个类的符号顺序,结果就是最初分配给最低符号类的符号现在分配给最高符号类,以此类推。

对值取反

单击更多菜单,然后单击反向值顺序

反向值顺序时,将反转符号类的顺序,保持符号本身的原始顺序不变,结果就是最高类不在表顶部,而是分配给之前与最低类搭配使用的符号,以此类推。

高级符号系统选项选项卡 高级符号系统选项 中,可以执行以下操作:

格式化标注

展开格式化标注标题以更改符号类标注的倒圆、对齐和其他格式。

有关详细说明,请参阅设置图例标注中的数值格式

调整采样大小

展开采样大小以更改用于计算符号类范围和统计数据的最大样本大小。 默认采样大小为 10,000 条记录。

限制采样大小会提升性能,但还可能会无意间忽略数据集中重要的异常值。 一般情况下,数据集越大,您使用的采样大小就应越大。

排除值

要从分类中排除数据值,展开数据排除以定义查询。

要在地图上可视化已排除值,在更多菜单中,选中显示已排除值以添加具有唯一符号的 <excluded> 符号类。

建立要素级掩膜

展开要素级掩膜标题以对每个要素建立掩膜

覆盖默认要素绘制顺序

要以不同顺序绘制要素(这通常是为了避免较大的符号遮挡较小的符号),展开要素绘制顺序标题。 选择一个或多个字段,然后设置排序方法。 有关详细说明,请参阅设置要素绘制顺序

使用直方图修改类中断

直方图可用作可视化工具,用于编辑类和了解如何通过不同的分类方法来表示数据。 可通过单击主符号系统选项卡 主符号系统 上的直方图选项卡对其进行访问。

了解有关直方图的详细信息

  • 直方图的灰色栏表示数据分布。 值沿侧面停靠显示了如何将当前分类方法应用于数据分布。
  • 分级符号的直方图不显示符号的实际大小,而是作为视觉向导相对彼此的大小。
  • 要更为轻松地查看分布和类中断,可向上拖动直方图上方的扩展栏以使其在窗格中更大。
注:

对直方图进行动态编辑会将分类方法切换为手动

通过透明度、旋转或颜色改变分级符号系统

除了指定具有分级符号系统的要素的量级外,您还可以通过改变分级符号的透明度、旋转和颜色来对其他属性进行符号化。 这些变量有时称为视觉变量。 虽然可以同时应用所有这些视觉变量,但请注意,过多的变化会使得该图层难以解释。 建议谨慎应用二级视觉变量符号系统。

了解有关符号化概念的详细信息

  1. 符号系统窗格中,单击按属性改变符号系统选项卡 按属性变更符号系统
  2. 展开透明度旋转颜色

    如果是面要素,则旋转不可用。
