矢量场符号

矢量场符号用于显示流动,例如量级或速度和方向。 某些矢量场数据存储了量级和方向,其中量级是流动测量值,方向是流动角度。 另一种存储矢量场数据的方法是使用 U-V(速度和方向)分量。

如果使用海洋学数据,则可以保留默认的单箭头符号,但建议使用其中一种洋流符号。

如果使用气象学数据,应使用风向符号显示数据,例如风羽蒲福风

渲染符号

如果数据以量级和方向的形式呈现,则在符号绘制中将直接使用量级和方向。 默认情况下,角度基于地理参考系统,其中正北为 0,角度顺时针测量,箭头指向质量运动的方向。 气象学和海洋学中的角度测量方式不同。

在描述洋流流动时通常使用海洋学箭头。 为了测量流动角度,将从正北开始,即 0 度。 然后顺时针移动,直到到达目标角度,即流动朝向的角度。 在以下图像中,海洋学角度目标是 45 度。

海洋方向

方向测量朝向目标角度,即 45 度。

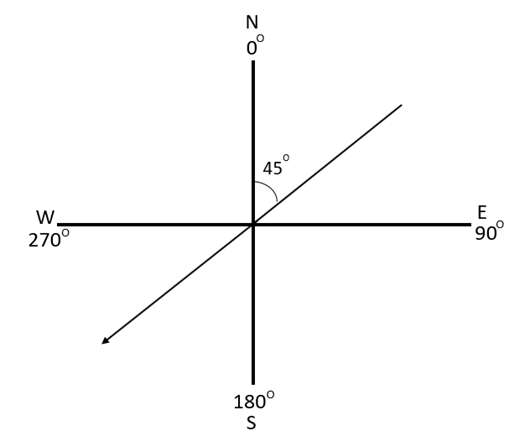

在显示风向时使用气象学箭头。 风向是从风的起始角度测量的。 在这种情况下,45 度风向来自东北,箭头指向相反方向。 为了测量流动角度,将从正北开始,即 0 度。 然后顺时针移动,直到到达风起始的方向。 在以下图像中,气象学角度从 45 度开始。

风向

方向测量从起始角度开始,即 45 度。

当指定风羽符号用于 45 度角度时,符号将使用与风向相同的角度方法,但使用风羽符号,如以下示例所示。

风羽符号

U-V 分量

对于由 U 和 V 分量定义的数据,U 和 V 分量将转换为量级和方向,其中角度参考基于地理,其中正北为 0。

如果使用 U-V 分量计算洋流,则 U 和 V 分量将显示流动的量级和目标。 在这种情况下,洋流角度将为 50 度。

用于洋流的 U 和 V 分量

在使用 U-V 分量计算风流时,箭头指向质量流动的方向,但是使用气象学约定测量。 在这种情况下,风角度将为 230 度。

用于气象流的 U-V 分量
